三控开关线怎么接？

三控开关是指在甲、乙、丙三个地方安装开关去控制一路灯，除了在本地开灯关灯外，还要达到在甲地开灯后，可在乙地或丙地关灯；在乙地开灯后，可在甲地或丙地关灯；在丙地开灯后，可在甲地或乙地关灯。这就不是普通的开关可胜任的。

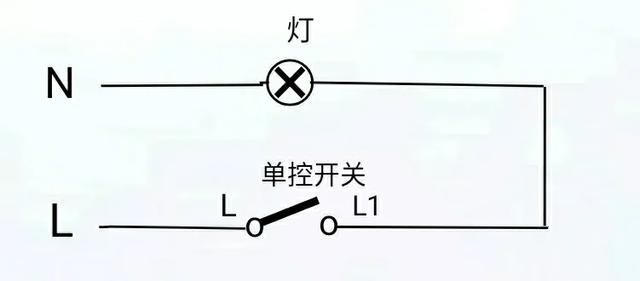

在讲这个问题之前，先来了解一下单控开关与双控开关，单控开关只能在一个地方控制灯，开关有两个接线端L、L1，如图是控制一个灯的原理图，下面是开关背面图。

双控开关也叫双联开关，用2个双控开关能在甲乙两地控制灯，可在甲地开灯去乙地关灯，也可在乙地开灯去甲地关灯，亦可在一地开灯关灯，在楼梯灯、过道灯上应用较多。

双控开关比单控开关多一个接线端L2，如图

从原理上说它就是个翘翘板，目前大量应用的墙壁开关，都是翘板开关，L是翘板的中间支点，当L与L1接触、L与L2必定断开，当L与L2接触、L与L1必定断开。

双控开关如果不用L2端，就是个单控开关，当然不用L1只用L、L2也行。

用2只双控开关就可在甲乙两地控制一个灯，原理如下图

可见，当两个双控开关的L都与L1或L2接触时，电路接通灯就亮。改变任一个双控开关的翘板位置，就能切断电路使灯熄灭。

如果要在三个地方控制一个灯，只要在两个双控开关之间接入一个三(多)控开关，如下图

从这个原理图可见，三(多)控开关其实是2个双控开关的组合体（与双刀双掷开关原理相同），2个双控开关的翘板同步动作，就能实现电路的闭合与断开。

接线时把图中上面开关的11（L1）与下面开关的22（L2）连接（组成3号端），把上面开关的12（L2）端与下面开关的21（L1）端连接（组成4号端）。

然后把3、4端分别连接丙地双控开关的L1、L2，而多控开关的1、2端分别连接甲地双控开关的L1、L2。这样就接成了三个开关控制一个灯的电路。

下面是另一种画法的原理图

如果要在4个地方控制一个灯，就在两个双控开关之间串联2个三(多)控开关，从原理上讲每增加一个三(多)控开关，就增加一个地方控制同一个灯，如此就可实现多个地方控制一个灯，所以把三控开关也叫多控开关。

那么多控开关是如何把2个双控开关组合在一起的呢？

二（双）开双控开关一定见过吧？就是在一块开关板上有两个双控开关。如下图

把这种开关原来的两块面板换成一块多控面板，这样按动面板里面2个双控开关同步动作，并把背面的接线端按前述的接法连接就组合成了多控开关，从正面看与单个双控开关完全一样，从背面看就是2个双控开关。如下图

同理用四开双控可组成二（双）开多控开关。

当然这种组合生产厂已完成，用户只要购买成品即可，只要说明需要单开多控还是二开多控。

三控开关线怎么接？

三控开关，是指对某个装置设备进行多地方的分别控制，例如三个开关控制同一盏灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。如果没有的话，也可以用双开代替。

在生活中我们常常会看到，要打开一盏灯，在客厅进门时可以控制，到了卧室需要休息时无需再跑到客厅去关灯，一般在卧室也会安装一个开关对客厅的灯进行控制。这种情况在很多工厂或公司里对某个设备两地甚至多地控制是很平常的事情，所以三控就是在不同地方的开关按扭，可以共同控制的同一设备的电源。

1、从电源火线分出3根线，分别接到灯的3个开关，从3个开关出来的3棵线都接到灯的一端，从灯的另一端出来一根线接到电源的零线。

这是一次线路中的一种，单联3控。首先要了解3个开关单开，与别的单开不同，这种单开有三个接钱柱，电源的火钱接入第一个开关的中间接柱。

2、用两个双联开关按两个开关控制一盏灯的方法接线，然后把两开关之间的两根双联线断开后，用一个双刀双接开关把它们连接起来，使得通过它的开和关，达到原两根线恢复导通或交叉后导通，这样一来三个开关控制一盏灯的电路就完成了。

不过双刀双接开关很难购买，可用两个开关合在一起的面板代替，使用时设法把它们粘在一起同时动作就行。

三控开关线怎么接？

如图，K1和K2为普通一位双联开关，K3K4K5……为普通二位双联开关。

K1的L接火线，L1L2分别接出一根线到K3，分别接入K3每个开关的入线，即L，一条接一个开关，然后把K3左边的L1连接右边的L2，左边的L2连接右边的L1，连好后，右边的L1和L2分别接出一条线，这两条线就是K4的入线，用同样的方法接K4K5等。

最后两条出来的线接入K2的L1L2，K2的L接灯的火线，灯的零线接线路的零线即可。线接好后，把K3K4K5等二位双联开关的两块拨片粘在一起，以便同时开关，必须要同时开或关哦，这样多联开关就做好了，每个开关都可单独控制灯，可开可关，非常方便，哈哈，好啰嗦，看得明白记得右上角哦！

看到很多朋友都关注这个，我把开关接线图拍给大家，希望对你们有用。下面这四图的K1K2K3不是上图的K1K2K3哦。

这只是三开的，如果要多开，在K1和K3之间多做几个K2那样的开关即可。

三控开关线怎么接？

先说三个单开双联开关接线法，即L,L1,L2，三个开关都有这三个接线柱，其中L是接电源线，L1接第二个开关的L1，L2接第二个开关的L2，第二个开关的L接线柱引出接第三个开关的L1，第二个开关L2再接第三个开关的L2，第三个开关L引出一根线接在灯上，再连接零线，这个回路就算完成。

三控开关线怎么接？

应邀。上面电路图中，K1和K3就是普通的双控开关，中间的开关比较特殊，称为“中途开关”（或叫“中途掣开关”、“双路换向开关”）。在别墅、错层等大面积房型，或一些公共场所中，可能会有一个电器（常见为照明电器）需要在三个甚至更多位置进行通断控制。中途开关就是为了满足这种需求而设计的。 三个位置控制一个电器，需要两只双控开关加一只中途开关；(如无也可用双联开关代替) 四个位置控制一个电器，需要两只双控开关加两只中途开关；五个位置控制一个电器，需要两只双控开关加三只中途开关，以此类推。

三控开关线怎么接？

三控开关，也就是说可以在三个地方可以同时控制灯，例如在玄关、走道、卧室都可以控制玄关处的灯，非常的方便；家居杂坛就来给大家详细说说三控开关如何进行接线。

1. 三控开关是三个开关控制一路灯，其实就是在双控的基础上，我们再把两个双控开关的中间加上一个双刀双掷开关，另外没有双刀双掷的话可以用双开来代替；
2. 家居杂坛下面要给大家讲的就是用两个双控开关和一个双刀双掷开关来实现的三控，所以我们要准备两个双控开关和一个双刀双掷开关。

1. 准备好了需要的开关以后，那么我们就可以按照下面的步骤一步一步来进行接线了；
2. 第一步是接进线的火线，把火线接到双控开关的L接线端上，然后我们再从接线端L1和L2上分别引出一根控制线；
3. 第二步是把从第一个双控开关接线端L1上引出来的控制线接到双刀双掷开关的L1上，把从第一个双控开关接线端L2上引出来的控制线接到双刀双掷开关的L2上；
4. 第三步是双刀双掷开关的跳线，需要把双刀双掷开关左侧的L1接线端与双刀双掷开关右侧的L2接线端进行连接在一起；再把双刀双掷开关左侧的L2接线端与双刀双掷开关右侧的L1接线端进行连接在一起；
5. 第四步把从双刀双掷开关的两个L引出两根线，分别接在另一个双控开关的L1和L2接线端上面；
6. 第五步是从第二个双控开关的L接线端引出一根线，接到灯座上，灯的另一根线接到零线上；
7. 这样，三控开关的接线就全部完成了；另外还有其他的接线方法，家居杂坛在这里就不给大家介绍了。

关于三控开关怎么接线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家，以上都是个人观点如有不足之处欢迎大家留言讨论！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

（注：以上图片均源自网络侵权即删）
