N线PE线与变压器中性点相连接地，零线和地线到底有什么区别呢？

先告诉你，N线来自变压器中性点称为中性线，PE线来自接地极是与大地连通的作安全保护用的称为保护接地线。

实际当中人们都把N线叫作零线，是因为变压器中性点大多数是接地的，这是为了保证安全，防止高压则的10kV电压窜入低压则后，引起设备及人身事故。中性点接地后，中性点与大地等电位，也就是中性点对地电压为零，所以把中性线N习惯叫作零线。虽然零线N对地电压为零，但零线中的电流不一定为零，零线是单相220V电源的回路线，也就是单相负载的电源线之一，单相负载中的零线电流与火线电流相等，只有在三相负载平衡的情况下零线电流才为零，三相负载稍有不平衡零线中就有电流。

为了保证用电安全，所有用电设备的金属外壳(外露导电体)都需接地，也就是希望设备外壳与大地等电位，这样万一设备漏电外壳带电后，由于对地电压为零，人身站在大地上触摸到带电设备后，能保证人身安全。当然这是指理想状态，实际由于接地极与大地之间有接地电阻，漏电设备的外壳对地电压不为零，但已大为降低从而降低了对人身的安全威胁，因此用电设备外壳接地，是保证安全用电不可或缺的措施之一。

从上述可知，零线N来自变压器中性点，是单相用电设备的电源线之一，而保护接地线PE来自接地极，是为了保证用电安全的。

那么实际当中为何许多人会认为N线与PE线都来自变压器中心点，还有人认为N线与PE线就是同一根线，甚至存在乱用混用N线与PE线的情况。这就要从电源变压器的不同接地方式讲起。

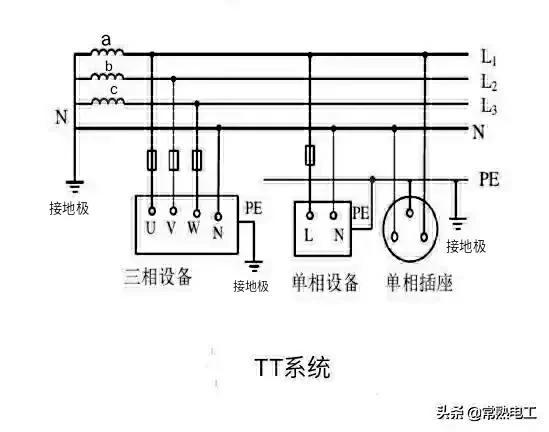

如图是接地方式为TT的低压配电系统，前一个T表示变压器中心点接地，后一个T表示设备外壳单独接地。

该系统主要应用在分散供电的场合，农村采用的较多。可见变压器低压则(高压则未画出)三相绕组a、b、c的尾端连接在一起组成中性点N并引出零线N，而且中性点是直接接地的，三相绕组的首端引出L1、L2、L3三根火线，各火线之间电压为380V，每根火线与零线之间的电压为220V。设备外壳单独接地，但同一建筑内的所有设备可以共用一个接地极。主要特点是N线与PE线的接地极是分开的，因而N线与PE线也是严格分开的。接地极与大地之间的电阻称为接地电阻，接地电阻最好能做到小于1Ω，但有些场合很难做到，一般要求不大于4Ω。那么对于TT系统，设备外壳至中性点之间经过二个接地极，最大接地电阻共计8Ω。

如果设备发生漏电故障，火线与外壳连通，相当于相电压加在两个串联的接地极上，接地故障电流为220÷8=27.5A，这个故障电流对工作电流20A以上的设备，都不会使其的保护装置断路器或熔断器动作，也就不会切除电源，这样设备外壳就会有对地110V的电压(220V相电压在两个4Ω接地电阻上的分压)，这个电压虽然比相电压低了一半，但还是远高于安全电压，依然属于危险电压。

因此为了保证发生漏电故障时能及时切除电源，TT系统中各级开关都要求用漏电断路器，漏电断路器的动作值都是毫安级的。

下图是接地方式为TN－C的系统，T表示中性点接地，N表示设备外壳接地与中性点接地共用一个接地极，C表示N线与PE线合并，组成PEN线。

这个系统的最大特点是把保护接地线PE与中性线N合二为一，组合成保护接地中性线PEN，相对来说成本可降低。这样无论是单相设备的零线还是各种设备的外壳都接到PEN线上，当设备发生漏电故障时，由于PEN线至中性点的电阻很小，一般不可能大于1Ω，故障电流最小为220÷1=220A，这个电流足以使一般设备的断路器或熔断器动作，从而切除电源保证安全。这里其实是把单相接地故障转化为了单相火线对PEN线的短路故障，短路电流很大足以使保护装置动作，不必借助漏电断路器，就可切除电源，这是比TT系统优秀的地方。

这个系统的缺点是，当三相负载不平衡时，PEN线上就有电流，有电流就有电压，这就造成设备外壳都有对地电压。此外当用单相设备时，由于单相设备的零线与外壳都要接到PEN线上，就有二把刀电工在三脚插座中把N端与PE端连通，而在接电源时又把零火调错，这样的结果将造成火线直通设备外壳，留下了极大的安全隐患。下图就存在安全隐患，你能找出几个？

以上两个系统在上世纪是普遍应用的，TT叫保护接地系统，TN－C叫保护接零系统，因为PEN线既是保护接地线也是零线，从而许多人都称之为保护接零线。

由于TT系统只适用农村，TN－C系统又存在安全隐患，因而进入新世纪后都采用了安全性更高的TN－S系统，T表示中性点接地，N表示设备外壳接地与中性点接地共用接地极，S表示PE线与N线分开。如下图

中性点接地并引出零线N，接地极上引出保护接地线PE，由于保护接地线PE与中性点N共用接地极，这样也就可以说零线N与保护接地线PE来自同一个地方。也就是说在起始(电源)端N线与PE线是连接在一起的，但一旦分别引出后，就不允许再连通，要求严格分开，去承担不同的任务。

这样单相设备的零线与N线连接，所有设备外壳都与PE线连接，N线上即使有对地电压，也不会影响到PE线上，保证了设备外壳无电压。如果发生漏电故障，故障电流通过PE线至中性点，电阻同样小于1Ω，会产生很大的故障电流，促使保护装置断路器或熔断器动作。这里实际上是故障状态造成了火线对PE线的短路，短路电流促使保护装置动作。N线规定用蓝色、PE线规定用黄绿双色，以保证两种线能清晰明辨，严格分开不混淆。

TN－S系统的特点是把N线与PE线分开，安全性得到了很大提升。那么对原来的TN－C系统是否也可以把N线与PE线分开呢？答案是肯定的，这就是TN－C－S系统如下图。

就是在进户的总配电箱处，把PEN线做重复接地，重复接地的接地电阻也要求不大于4Ω，然后分别引出N线与PE线，也就是说把TN－C系统过渡到TN－S系统。

从上述可见，各种系统中N线与PE的连接有所不同，但共同的是N线来自变压器中心点，是单相用电设备的电源线，N线上会通过单相设备的工作电流及三相不平衡电流，但不会通过故障电流；而PE线来自接地极，是与设备外壳连接的，起安全保护作用的，PE线不通过设备的工作电流，只通过设备的漏电故障电流。

在TN系统中由于保护接地与中性点接地共用接地极，使N线与PE线在起始端连通，但不改变各自的属性

实际应用中N线不允许做重复接地，PE线应做重复接地，PEN线必须做重复接地。N线可以进开关，PE线严禁进开关，PEN线进开关前必须分出PE线。如下图

N线要用蓝色导线，PE线一定要用黄绿双色导线。

PE线是生命线，千万不可缺失！

N线PE线与变压器中性点相连接地，零线和地线到底有什么区别呢？

N线PE线与变压器中性点相连接地，那么零线和地线到底有什么区别？

答；在电力低压供电系统中，将低压侧的Y型中性点O引出一根线，俗称零线(用N表示)。它的主要作用是为了在低压供电系统的TT系统、TN一C系统、TN一S系统中为单相负载提供线电压(380v)的√2相电压(220v)。

零线N是单相负载的工作回路。(这里涉及到将电气设备带电部位接地利用大地形成其工作回路，即“工作接地”) 在低压供电系统中，为了防止触电事故的发生，利用大地始终保持零电位的特性，将低压供电系统中另外接一根线，送给低压用户来所有的电气设备的外壳、设备以外的金属部件、电气设备的专门接地极、电源的接地点或人工中性点等等处连接的电线，俗称为保护接地(即PE线)。

下图是一个典型的三相五线低压供电系统图。

从上图可以看出，在低压供电系统中，将工作零线与保护接地PE线连接在一起，这叫“保护接零”。 简单一点来说，N是干活的，PE线是监工的。 以上为个人观点，仅供参考，希望对提问者有一点帮助。

知足常乐于上海2018.9.12日

N线PE线与变压器中性点相连接地，零线和地线到底有什么区别呢？

N线PE线都是与变压器中性点相连接地，那么零线和地线到底有什么区别，相信很多朋友都有这个疑问；家居杂坛认为这个问题要分成两部分来解释，一是N线和PE线没有分开，二是N线和PE线严格分开；下面家居杂坛就从接地系统的这两个不同的部分来给大家分析这个问题（以下的分析都是按照居民供电系统的TN-S系统分析的，其余的系统在这里就不分析了，有兴趣的朋友可以留言）

1. TN-S系统中变压器零线和变压器外壳连接以后，接入埋地的接地体，同时又从该处引出两根线，分别是零线N和地线PE，接至变压器低压侧；
2. 在变压器低压侧第一个开关之前，零线N和地线PE这两根线是没有任何去别的，完全可以看做是一根线；
3. 所以在变压器低压侧第一个开关之前，二者没有区别。

1. 在变压器低压的开关之后，接入和接入开关的那根线就是零线N线，没有接入开关直接通过端子连接的那根就是地线PE线；
2. 在TN-S系统中，零线N也被称为工作零线，它是参与单相电路的工作的，地线PE称为保护零线，全程不参与工作，它是与可能发生漏电的电器或者是管道等的金属外壳相连，防止发生漏电，一旦发生漏电会将漏电电流顺着地线导入大地，避免了对人体造成伤害；
3. 在TN-S系统中，零线N和地线PE在分开以后，是不允许有任何一处连接的必须是严格分开；零线N是可以接入漏电保护器或者是空气开关的，而地线PE是不允许接入漏电保护器或者是空气开关，全程都是直接连通，不允许安装任何保护设施；
4. 在TN-S系统中，零线N是不允许做重复接地的，而地线N却需要做重复接地，例如配电箱处的重复接地，入楼处的重复接地等等；
5. 所以，在在TN-S系统中，零线和地线分开以后，它们就有了自己各自的功能，大家千万不能把二者混为一谈。

关于N线PE线都是与变压器中性点相连接地，那么零线和地线到底有什么区别的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家参考，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

N线PE线与变压器中性点相连接地，零线和地线到底有什么区别呢？

N线PE线与变压器中性点相连接，那么地线和零到底有什么区别？

应＂悟空小秘书＂邀答！

1⃣️题主人已确认零线和地线在变压器下方是相连的、为什么名称又不同呢？

2⃣️变压器是上万伏的高压经铜线绕制成三组线圈共有六根头，如果把里面的三根头相并接，就开始改叫中性线了，再把它埋入地下后，从上面再引出两根线，这两根线又改名字了，一根叫零线，另一根叫地线，它俩虽同根从地下接出的，都伴随着那线圈上的三根头并行在电杆上向用户输出，你看到电杆上的五根线，电工学上就称三相五线制（L1、L2、L3、N、pE）供电（省了居民打地线）。

如果某居民要接照明线，只要输给他三根线，一火一零一地，这一火一零输入漏保器的上桩头，都在同一个磁环里绕了三圈后再输出到家里的用电设备（比如电饭锅），再通过零线回路到变压器下方。

3⃣️当你使用电饭锅时，不管火或零线有一根碰到了电饭锅的外壳（地线），就会在0．1秒跳闸。为什么同为一根地线接出的就不能相碰，标准答案就是：因为零线经过了漏保后就会在第二次重复入地时产生了电感，为可控硅的触发极准备了触发电流而导通工作。

你只要懂得叫零线的入了漏保后就能防触电，那根叫地线的没有入漏保，它只要与漏保输出的一火一零之间超过15mA以上电流接触时，便会在0．1秒以内跳闸！

通俗易懂吗？谢你阅读🙏！

N线PE线与变压器中性点相连接地，零线和地线到底有什么区别呢？

零线和地线的区别就因为一个东西，这个东西叫做漏电保护器。在漏电保护器之前，他们是同一条线，在漏电保护器之后，他们分道扬镳，各自为政。

如果没有漏电保护器，零线和地线都可以和火线形成回路，这就是为什么有些人用钢筋插入地下就可以和火线点亮灯泡的原因。

所以说零线和地线是同根生的孪生兄弟。

零线的职责是参与单相用电的工作，因此它和火线构成回路，为单相设备提供电源。

地线的作用是保护，主要是接在设备的金属外壳，正常情况下是没有电流通过的。

由于目标和理想不同，所以他们各自走各自的路，就像下面这张图一样的形象。

从上面两个特性我们就可以看出，零线和地线是不能合在一起的。零线参与工作必须有电流，但是地线却不能有电流，所以注定他们不能在一起。

地线只有在设备漏电的情况下才会有电流通过，在这种情况下，零线的电流就被地线分走，漏电保护器监测到之后，就动作跳闸，避免伤害人体。

正常来说，接地良好的地线是可以把漏电电流导入大地的，人体就算触碰到漏电的设备，也不会造成伤害。

但是什么事情都有个万一，我们安装漏电保护器的目的也就是以防万一。如果地线接地良好，一漏电漏电保护器就跳闸，如果地线接地不达标，后者出现地线断路的情况，这时候漏电保护器就是我们的保护神。

漏电保护器的工作原理，我们可以简单的看作为检测零火线的电流平衡。从火线流出来的电流，如果来到临县这一段减少了，而且达到了漏电保护器设定的动作值，漏电保护器就会跳闸保护。家庭用的热电保护器的动作值一般是30毫安，跳闸时间小于0.1秒。

假如你家有一个顽皮的小男孩，看到插排的插孔可能会觉得好玩，说不定他就会把小手指头伸进去看个究竟。在这种情况下，如果没有漏电保护器，悲剧就会发生，如果安装了漏电保护器，而且漏电保护器正常工作，那也就是一场虚惊，同时也可以狠狠的教育了一下顽皮的小孩。

漏电保护器和地线的目的都是保护人体免受触电，但是他们的工作原理截然不同。

好啦，这个话题就聊到这里，喜欢就给我个关注，评论转发，谢谢你的阅读！未来更生动的讲述，我特意拍了这个视频，感兴趣的朋友可以去看一下。可以复制地址在头条首页搜索，也可以进我主页查看https://v.ixigua.com/e46FRMx/

N线PE线与变压器中性点相连接地，零线和地线到底有什么区别呢？

零线和保护线（N和卩E）都在变压器接地体上接出，通过低压屏分出零线和保护线，两条线的电位相等，但是功能分置，零（N）线在电器工作时做为工作回路的一部分，也就是导回电器工作电流，而保护线（卩E）平时无任何事干，当电器有故障时能将故障点漏出的电流可靠的导回大地，以保证电器外壳不会产生危险电压，从而避免触电事故，所谓养兵千日用兵一时，就是这个道理，由此可以知道保护线是多么重要！
