为什么零线与地线之间有220伏的电？

这先要了解一下低压配电系统，我们常用的单相220V电压是怎么来的。

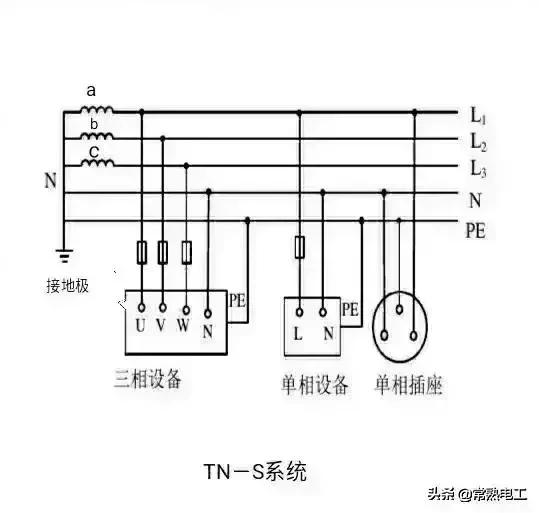

如上图是应用最多的低压配电系统中的TN－S系统，a、b、c是三相变压器的3个低压线圈，高压线圈也有3个，图中未画出。3个低压线圈的首端引出3根火线L1、L2、L3，3个低压线圈的尾端连接在一起，组成中性点引出中性线N，由于中性点接地，中性点对地电压为零，因此习惯把中性线N叫作零线，从接地极上引出的PE线称为保护接地线。

3根火线L1、L2、L3之间的电压都是380V，称为线电压，每1根火线与零线之间的电压是220V，称为相电压，供单相电器使用。

从图中可见零线N与地线PE的起始端是连接在一起的，因此正常情况下零线与地线之间的电压为零，每1根火线与地线之间也有220V电压。

单相线路如下图1，由1根火线1根零线1根地线组成，火线与零线之间是220V，火线与地线之间也有220V，零线与地线之间电压为零。

那么现在零线与地线之间有220V电压，又是如何造成的呢？

1.单相线路零线与火线调错

红色线接到了电源的零线上，蓝色线接到了电源的火线上。如图2

由于规定蓝色线用于零线，但实际上却接在火线上，从而造成“零线”与地线之间有220V电压。不过此时用电器能正常工作，只是接线不规范，有安全隐患。

2.单相线路接在两根火线上

如图3

这样零线与地线之间就有220V电压了，而且由于两根火线之间是380V，用电器很快会烧坏。

3.单相线路上零线断开

如图4

由于零线断开，在断开点1端的零线与地线之间就有220V电压，这是1端通过电器内部与火线连通，所以1端与地线之间、1端与2端零线之间都有220V电压，此时用电器不能工作。

4.总零线断开

如图5

总零线与变压器中性点断开，如果三相负荷平衡零线无电流，此时总零线断开毫无影响。但是一般来说三相负荷不可能做到完全平衡，所以零线上或多或少有电流，此时总零线断开，将造成零线与地线之间电压异常升高，这个电压高低由三相负荷不平衡度决定，因此不太可能刚好是220V。

5.变压器中性点与接地极断开

如图6

实际上此时低压配电系统变成了中性点不接地的IT系统，并不影响各种用电器的正常工作，在三相负荷不平衡状态也不会引起零线对地电压异常升高，因此零线与地线之间不会有220V电压，最多有几十伏是不平衡电流引起的电压降。

综上所述，造成零线与地线之间有220V电压的原因，应该是1.2.3.三种情况，第4种情况只是有可能，第5种情况要再加上有设备漏电时，也有可能。

为什么零线与地线之间有220伏的电？

要从供配电原理去分析，我国规定的供电标准是三相四线制：火线有三条，火线与火线之间电压是 ~ 380V ，各相之间的相位差是 120° ，俗称工业电；火线与零线之间电压是 ~220V ，俗称民用电 ，供电公司就是按照国家标准向市民供电的。地线是与大地可靠连接的导线，接在用电器的外壳上，使外壳的电位始终与大地相连，保障人身安全。而零线虽然是电源的电流通路，最终也是接入大地的，所以零线与地线之间没有电压，或者有几伏电压。但是要注意，出现故障时零线也会危及人身安全，不要轻易触碰。 所以理论上，零线和地线之间是不会有电压的，请关注：容济点火器

线与零线之间是220V，是因为配电变压器输出的三相电压（火线）对变压器中性线（零线）的电压是220V。这些都是由系统电压和变压器结构决定的。地线与零线之间的电压是0V，系统要求配电变压器的中性点必须可靠接地（即与接地装置相连），地线要求在靠近接地装置处引出。尽管地线靠近接地装置，零线靠近变压器中性点，但都接至接地装置，其实是一点，所以互相间电压为零。地线与火线之间的电压是220V，明白上面两点，这点就自然明白了，因为零线和地线在变压器接地处是一点，那么零线对火线是220V，当然地线对火线也是220V了。

1、如果地线没有接好，比如接线电阻比较大，同时碰巧火线碰到地线上了，相当于地线就是火线了，这个时候零线和地线之间可能会有220伏电压

2、零线断掉了，火线会从负载比如灯泡和零线等电势，这样零线和地线之间的电阻也可能是220伏。

3、零线和火线接反了，在家庭里边，这种事情发生的可能性比较高，因为单相线，维修时候容易颠倒了。

4、一些设备外壳带电了，同时接地电阻比较大，即使是一些感应电，也会比较高的

为什么零线与地线之间有220伏的电？

零线与地线并不是同一概念，零线是中线的俗称，是电力部门提供的工作线路。

就是说每家每户使用的两线照明线路，一线称相线(火线)，另一线则是中线(零线)。

目前电力系统的供电方式绝大部分是采用三相四线制。为减小电能的损失，在输电过程中采用远距离高压输电，即三相输电，到城镇通过变压器降为市电单相220V和三相380V供给不同的用户，中线(零线)就是三相高压输入变压器变为四线低压供给用户的工作线路之一。

地线是接地装置的简称，地线又分为工作接地和安全性接地，其中安全性接地又可分为保护接地、防雷击接地和防电磁辐射接地。

1、工作接地：是用它完成回路使设备达到性能要求的接地线。如六、七十年代农村家家户户使用的广播有一根地线，而且接地处要经常用水淋湿。工作接地是把金属导体铜块埋在土壤里，再把它的一点用导线引出地面，这就建成了接地系统，地线要求接地电阻≤4Ω。

2、安全性接地：为防止人们在使用家电及办公等电子设备时发生触电事故而采取的一种保护措施。家用电器和办公设备的金属外壳都设有接地线，如其绝缘损坏外壳带电，则电流沿着安装的接地线泄入大地，以达到安全的目的，否则会给人身安全造成危害。用电规程规定保护接地电阻应≤4Ω，而人体的电阻一般大于2000Ω，根据欧姆定律，绝缘损坏时通过人体的电流仅为总电流的1/500，从而起到保护作用。（电压越高，人体电阻越小，也就是说，在大电压的情况下，很有可能你成了地线，电流回从你的身体上泻下）

3、防雷击接地：为防止在雷雨季节，高大建筑物，各类通信系统以及架于建筑物上的各种天线和其它一些设施被雷击，需加装避雷针，然后用导线将其引到安装的防雷击接地系统。

4、防电磁辐射接地：在一些重要部门为防止电磁干扰，对电子设备加装屏蔽网，安装的屏蔽网要接入相应的接地系统，并要求接地电阻≤4Ω。

5、保护接地：目前都是针对专用电子设备而言，一般家庭只有两线插座，没有地线，各种电器不便于保护接地，所以有的家庭把家用电器外壳的接地线接到自来水管或暖气管上，这是完全错误的方法。对一幢楼房来说，当一家接自来水管或暖气管的电器发生故障时，可能会使整个楼房的自来水管或暖气管带电，不能起到保护作用。

地线与零线之间有220v电压，说明零线带电。零线带电，一般都是零线断路引起的。

解决方法：检查零线断路点，更换新的电线。

为什么零线与地线之间有220伏的电？

我们先说什么是零线，什么是地线？

在TN-S供电系统中，零线和地线都是同根生，都是从变压器中性点接地处引出，一条参加工作回路，称为工作零线，一条作为保护回路，称为保护零线。如下图所示。

从上图可以看出，零线和地线如果用万用表测量有220V电压，根据我的判断，可能有以下原因：

发生这种情况，有可能是线路凌乱，电线没有颜色区分，或者死脑筋总认为左零右火造成。

处理方法也简单，既然手头有万用表，用万用表分别测量三条线之间的电阻，电压，从新定义三条线哪条是火线，哪条是零线，哪条是地线，并做好标注，下次就不会犯错了。

我们测量电压最好在电源断路器处测量，如果方便，最好在电表处测量。如果在设备后端测量，就有可能出现零线断了，发生误判。

后端零线断了，这时候火线和零线就会通过灯丝或者线圈联通，虽然会有些电阻，但是基本都可以忽略不计，测量电压变化不大。这种情况就要拆掉灯泡等用电器，断开零线和火线的回路，测量才会准确。

这种情况基本上都是由于压接不紧，接触不良造成的。但是这种情况测量的电压飘忽不定，而且电线街头处会有发热发烫的现象。

如果发生设备外壳带电，也就是火线漏电，所使用的又是普通空气开关，漏电电流没有达到短路电流，空气开关不会跳闸。这种情况下测量零线和地线就有可能有220V电压。

又或者虽然使用的是漏电保护器，但是地线断路或者接地电阻太大。这种情况发生漏电，测量零线和地线也会有220V电压。

这种奇葩虽然很难想象，但是分析问题，我们也不得不考虑，不要放过任何一个疑点。

以上就是我个人的一些看法，纸上谈兵的经验，大家有好的经验也分享出来吧。

总而言之，检查维修要不耐其烦，才有可能手到病除。

关于这个问题，兵哥都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下@基础电工课，多给兵哥点赞，评论，转发，万分感谢！

为什么零线与地线之间有220伏的电？

零线与地线之间有220的电，这种现象确实遇到过。首先这个区域供电没有形成TN系统也就是没有接地、接地不充分或接地线有断点，这就使得断路器和漏电保护器无法正常感应系统的电流做出相应的保护；再就是空载时零地火线错接，这种情况可以通过测量纠正过来；还有就是零线处于悬浮状态，没有连接或虚接，此时零线通过其它用电器串行过来的电压对地220V火零可能是380V，对整个供电区域造成很大的危险。警告：一旦发现零地出现电压，就要引起重视，不要让隐患造成事故。

为什么零线与地线之间有220伏的电？

朋友们好，我是电子及工控技术，我来回答这个问题。对于为什么零线与地线之间有220v的电压下面我根据自己在工作中的经验来谈谈我的看法。

说到这里我讲一个真实的故事，这个事情还是2018年的事情了，当时单位车间要进设备，在电气设备所用的控制器件有可编程控制器、步进电机驱动器、伺服电机驱动器、交流接触器和中间继电器等，这些元器件所用的电压是统一的电压规格，它们都是交流220V的电压，当时来车间进行安装与调试的技术人员没有实际检测车间里配电箱的接线情况，然后就根据自己的经验按照火线和零线接好后就开始送电了，在刚送上电时就发现电路设备里的电气元件有冒烟的情况，看到这种情况我们赶紧立即断电。然后我们重新检查了设备的接线情况没有发现问题，最后检查配电箱，通过用万用表检测火线与零线之间发现有380V的电压，通过对线路的排查才发现是以前的电工配线时错接了线路，把零线接在火线上，造成了零线与火线间有380V的电压，而零线与地线之间则有220V的电压。

幸亏设备上有比较完善的保护设施才没有造成大损失，从这个事故主要原因是零线与火线接反导致的，再加上安装调试技术人员没有严格执行操作规程，没有检查电源电压是不是正确，想当然地认为配电箱没毛病。从这个事故中我们可以得出一个结论，做任何事情都不要想当然地认为，都需要实际检测，才能确保万无一失。

我们知道在线路中零线一般是不能随意断开的，如果在线路中由于故障的原因造成了零线中有断线情况的发生，这样会导致零线在某处处于悬空状态，那么这时火线就会通过用电设备使本来不该带电的零线有了220V的电压，如下图所示。

由此可见如果是零线断线那么火线就会通过负载串到零线中，这样零线带上了220V的电压了。

我们知道接地线PE它的作用是当设备的外壳因绝缘损坏带电时，一是接地线PE可以把设备外壳的电流引入到接地体，二是能够避免人体因接触带电的设备外壳而造成触电事故。如果接地线PE接触不牢或者有断线情况也就是地线PE没有可靠地接地，当遇到设备外壳漏电时，那么零线和地线之间就会有220V电压了，最为严重的是如果有人触摸带电的设备外壳就会有触电的危险。

还有一个问题就是如果零线接地电阻太大也会出现这种情况，我们知道接地电阻一般应该小于4欧姆的，如果接地电阻过大或者接地电阻接触不良，当设备出现漏电事故时也会出现这种零线与地线之间有220伏的电压的现象。

以上就是我对这个问题的看法。欢迎朋友们参与讨论，敬请关注电子及工控技术，感谢点赞。
