断路器上面的各种符号都代表什么？

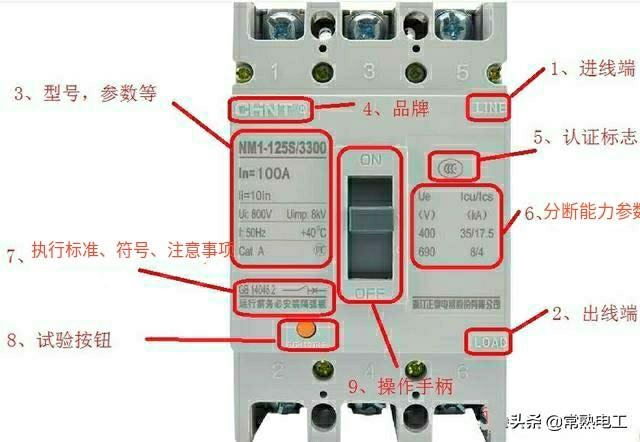

低压断路器按结构分三种，框架断路器（ACB）、塑料外壳断路器（MCCB）、微型断路器（MCB），题主图示的是塑壳断路器（MCCB），其上面各种符号含义如下图。

图中

1.进线端（LINE）

表示上端为进线端接电源，并在三个进线端旁标注1、3、5。

2.出线端（LOAD）

表示下端为出线端接负载，并在三个出线端旁标注2、4、6。

3.型号、参数

型号NM1－125S/3300的含义

型号分三部分，用“－”与“/”分隔。

第一部分是NM1，N表示正泰、M表示塑壳断路器、1是设计序号，表示第1代。有的断路器在设计序号后有LE，L表示有剩余电流动作功能（漏电保护），E表示电子式。

我国以前用DZ表示塑壳断路器，象DZ10、DZ20系列等断路器，是全国统一设计产品。九十年代国营常熟开关厂（常熟开关制造有限公司）首开先河，自行开发了CM1系列塑壳断路器，其性能超越了DZ20系列断路器，达到了国内先进水平。后来许多电器制造企业，不再生产DZ20系列断路器，而纷纷生产M1系列断路器。例如德力西的CDM1、正泰的NM1等等，而常熟开关制造有限公司，已开发到了第5代产品CM5系列。

型号的第二部分又分三块，第一块是壳架电流，图中断路器的壳架电流是125，表示这个壳架尺寸的断路器，最大额定电流是125A。125A以上的断路器壳架尺寸要增大，也即安装尺寸要增大。

第二块是分断能力特征代号，或叫分断能力级别代号。这一部分不同生产厂的代号有所不同，象正泰用S表示标准型，H表示较高型，R表示限流型。而常熟开关及德力西等用C表示基本型，用L表示标准型，用M表示较高分断型，用H表示高分断型。

第三块是操作方式，各生产厂都是这样表示。

手柄直接操作无代号，图中断路器就是用手柄直接操作的，故没有这块代号。电动操作用P表示，转动手柄用Z表示。

型号第三部分也分三块，第一块由四位数组成，图中断路器上是3300。

其中第一位数字表示极数，3表示3极断路器，4表示4极断路器。

第二位数字表示过电流脱扣器型式，0表示无脱扣器，也即这是个没有保护功能的普通开关；2表示只有电磁脱扣器（瞬时脱扣），说明该开关只有短路保护功能，没有过载保护功能；3表示具有复式（热磁）脱扣器，即既有电磁脱扣器（瞬时脱扣）又有热双金属脱扣器（长延时脱扣），说明该开关既有短路保护功能，又有过载保护功能。

第三位数字表示有无附件，含义如下：

0……无附件

1……分励脱扣器

2……辅助触头

3……欠压脱扣器

4……分励脱扣器加辅助触头

5……分励脱扣器加欠压脱扣器

6……二组辅助触头

7……辅助触头加欠压脱扣器

第四位数字表示有无报警触头：

0……无报警触头

8……报警触头

那么3300就表示3极、具有复式脱扣器没有附件没有报警触头的断路器。

这里有必要说明一下辅助触头与报警触头的区别，辅助触头是与主触头同步动作的，主触头正常合、分时，辅助触头也跟着合、分。而报警触头在主触头正常合、分时是不动作的，只有在自由脱扣或故障跳闸后，报警触头才动作，所以报警触头可以实现故障报警，避免在正常合、分操作时，发出报警信号。

第三部分第二块是用途代号，配电用断路器无代号，电动机保护用断路器用2表示。图中断路器没有这个代号，说明是配电用断路器。

第三部分第三块只有4极断路器才有，表示中性极N的类型。

A……N极没有过电流脱扣元件，且N极始终接通。

B……N极没有过电流脱扣元件，且N极与其它3极一起合、分，N极先合后分。

C……N极有过电流脱扣元件，且N极与其它3极一起合、分，N极先合后分。

D……N极有过电流脱扣元件，且N极始终接通。

参数：

In=100A……额定电流100A

Ii=10In……瞬时脱扣电流整定值为10倍额定电流

Ui=800V……额定绝缘电压800V

Uimp=8kV……额定冲击耐受电压8kV

f=50Hz……额定频率50Hz

+40ºC……最高允许环境温度40ºC

Cat A……使用类别为A

A类断路器是二段式保护，短路瞬时动作过载长延时动作，没有短路短延时动作功能。

4.品牌

CHNT是正泰商标

5.认证标志

是CCC认证，简称3C认证。是我国强制性产品认证，是为保护消费者人身安全和国家安全，加强产品质量管理，依照法规实施的一种产品合格评定制度。

6.分断能力参数

分断能力是指断路器分断短路电流大小的能力，Icu表示极限短路分断能力，也即可以分断的最大短路电流，分断后断路器已损坏。Ics表示运行短路分断能力，在保证断路器不损坏的情况下，可分断的短路电流，分断后可重新合闸。

Ue ，Icu/Ics

（V） （kA）

400 ，35/17.5

690， 8/4

上述数据表示在额定电压400V时

Icu=35kA，Ics=17.5kA

在额定电压690V时

Icu=8kA，Ics=4kA

7.执行标准、符号、注意事项

执行标准是国标GB/T14048.2－《低压开关设备和控制设备》 第2部分 断路器。

该断路器符号如下图

这是一个断路器与隔离器相结合的符号，说明该断路器具有隔离功能。

隔离器符号如下

断路器符号如下

注意事项：运行前必须安装隔弧板

8.试验按钮

按下黄色按钮，断路器自由脱扣。

9.操作手柄

手柄在下为分闸状态，手柄在上为合闸状态，手柄在中间为自由脱扣状态（跳闸状态）。当手柄在中间时，要先把手柄板下后，方可合闸。

断路器上面的各种符号都代表什么？

感谢邀请，我是电力成套技术，从事电力成套行业十多年，很高兴能够回答你提出的“断路器上面的各种符号都代表什么？”的问题。

从你提出这个问题，可以知道你是个电力初学者。我根据你提供的断路器型号，找了一张图片做了标注，如下图，

NM1-125S/3300标注图

1，进线端：断路器上端标注LINE，代表断路器进线端，1.3.5分别接进线电缆的A,B.C相电源。

2，出线端：断路器上端标注LOAD，代表断路器出线端，2.4.6分别接出线电缆的A,B.C相电源。

3，型号参数：NM1-125S/3300 的型号含义见下图

NM1型号含义对照表

In=100A，代表断路器额定电流为100A。

Ii=10In，代表瞬时脱扣电流为额定电流的10倍也就是1000A。

Ui=800V，代表额定绝缘电压为800V。

Uimp=8kV,代表额定耐受冲击电压为8kV。

f=50Hz ,代表额定频率为50Hz。

+40℃ 代表以上的参数是在此温度工作时的技术参数。

4,CHNT 断路器品牌“正泰”的注册商标。

5,ccc中国强制认证标志，说明该产品通过了中国强制认证。

6,代表在不同工作电压下工作时，Icu(极限短路分断能力） Ics(运行短路分断能力)的两个值。见(图3)

图3

400V时: Icu(极限短路分断能力）=35kA 690V时: Icu(极限短路分断能力）=8kA

Ics(运行短路分断能力)=17.5kA Ics(运行短路分断能力)=4kA

7,本断路器生产的执行标准：执行国家标准为GB 14048.2 ,还有一条注意事项：运行前必须安装隔弧板

8,黄色的按钮，是断路器的脱扣试验按钮，可以按此按钮试验断路器的脱扣是否有效。

9,断路器操作手柄，用来操作断路器分合操作。

以上就是你提供图片的断路器的面板上的所有参数的含义。以上是我的一些见解，希望能够帮到你。

断路器上面的各种符号都代表什么？

朋友们好，我是电子及工控技术，我来回答这个问题。断路器是一种在中低压配电线路和低压控制线路中应用非常广泛的器件。由于使用非常广泛，因此断路器的种类也非常的多，下面我与朋友们简单聊聊几种常见断路器上面各种符号的具体含义究竟代表着什么意思，方便朋友们能够正确选用各种类型的断路器。

塑壳式断路器也是具有短路保护和过载保护功能的，同时为了保护人身的安全和电力设备安全运行，它还可以与漏电保护器以及测量等模块配合使用，它在低压配电线路中可以作为总开关或者分支开关来用，我所在单位实验楼中的配电室中每层楼的配电室里都安装了这种塑壳式的断路器，我们在塑壳式的断路器上可以看到许多关于断路器各种参数的信息，这也为我们正确使用断路器提供了方便，下面我们就先来盘点一下塑壳式断路器上的各种符号的信息的含义吧。

当我们在维修配电柜时，首先映入我们眼帘的要数断路器了，在断路器上一般都有如下的符号，下面我们一一来说明，首先在断路器上标识比较大的符号要数断路器的商标LOGO了，题目中的断路器实物图片给出的是一款“正泰”（CHINT）牌子的塑料壳式断路器，在品牌名称下面标的NM1-125S/3300是塑壳式断路器的产品型号。我们从品牌名称的序列号中可以解读出如下信息，首先在最前面的字母N代表的是企业特征代号，第二个M代表塑壳外壳式断路器，这个1就代表了本产品的设计序号，这是前面的字母组合所包含的意义。

我们再看第二组“125S”这组信息，这个125就表示了塑料外壳的等级额定电流，也就是说这款“NM1-125S/3300”塑壳式断路器它的外壳所能承受的电流最大在125A，最后的S代表了断路器的分断能力特征代号，它属于标准型的。其实有的断路器还有操作方式代号，比如标上字母“P”的，它表示断路器分合闸采用的是电动操作方式，如果用的是转动手柄分合闸的话就用字母“Z”表示。如果什么代号也没有就表示用手柄直接操作分合闸。最后是第三组数据“3300”，第一个“3”表示了断路器是3个极数的，也就是说它可以通过三根火线，上面标的“1”、“3”、“5”表示火线的进线端，下面标的“2”、“4”、“6”表示火线的出线端。第二个3代表了它是一种热磁脱扣方式的断路器。

我们再看看分合闸手柄左边的参数信息，首先In代表了断路器额定工作电流值，下图所标识的为100A，说明这款塑壳式断路器的额定工作电流值是100A，工作时所通过的电流要在这个所标的值以下，它是可以长期稳定工作的。第二个Ui，它表示断路器的额定绝缘电压，后面所标定的800V，代表了这款断路器的额定绝缘电压是800伏。第三个Uimp代表了额定耐受冲击电压，后边所标的8KV表示这款断路器它能承受8000V的短时高压的冲击。第四个f它是英文单词“频率”frequency的第一个字母，后面的50HZ代表了它可以正常通过频率为50赫兹的电流，这是指它的额定工作频率。第五个参数Cat表示了断路器的使用类型，塑壳式断路器一般分为A和B两种类型，对于A类来说它可作为配电柜的进线断路器或者总开关断路器，当遇到电路的短路故障时，它可以迅速跳闸分断故障。对于B类来说它可以承受一定时间的短路电流，有短路延时保护功能，这种B类型的断路器一般作为低压进线总开关，常和下一级断路器配合使用。第六个参数Ii 它代表的是短路瞬时脱扣电流值，后面标的为10In，当短路电流值超过十倍的额定电流值时这个断路器就会马上跳闸的。

再下面就是断路器的国标原理图符号了，它代表了断路器或者隔离开关的原理图符号。最后一个是表示了它能够正常工作的空间环境的温度，也就是说这款断路器它周围环境的温度不能超过40度，这个温度的标定是符合国标GB14048.2或者电工国际标准IEC60947-2标准的。同时我们还会看到一个棕黄色的按钮，这个按钮是一个测试复位按钮，当按下这个按钮它能够迅速分断电路说明它的性能是正常的。

最后我们再解读以下分合闸手柄右边的一些标识信息吧，首先我们可以看到有用绿色标识的3C印证符号，这个符号在其它一些产品中也会看到，这个符号的存在是产品质量的保证，3C认证的全称为"中国强制性产品认证"。另外分合闸手柄右边还有三个重要的特性参数，首先是Ue这个参数，它代表的是断路器额定工作电压，在不同的电压下它对应了两种不同的电流值，当工作电压Ue=400V时，它对应的一个Icu值是35kA，Icu表示的是断路器极限分断能力，它是指按规定的试验要求条件，一次分断后等3分钟后，再一次合闸和分断，此时的分断电流值是Icu试验值。当Ue= 690V时， Icu的极限分断能力为8kA。

另外还对应一个Ics参数值，它表示的是使用分断能力，它是指按规定的试验要求条件下，断路器可以继续承载额定电流能力的分断能力，这个使用分断能力包含了在此电流下断路器仍然能够继续运行，不需要降容。这个断路器所标的，当Ue=400V时，它的使用分断能力电流值Ics为17.5kA，当Ue=690V时，它的使用分断能力电流值Ics为4kA，

至此，断路器上的各种参数符号我都说了一遍，如果不清楚的可以留言，以上就是我对这个问题的回答，欢迎朋友们参与讨论，敬请关注电子及工控技术，感谢点赞。

断路器上面的各种符号都代表什么？

真巧，刚拆下来一个NM1-400s/3300的断路器，就遇到了这个问题。

这种塑壳断路器上的符号和参数的含义如图：

其中N为企业特征代码，表示正泰，德力西则为CD，人民RM等等。

M代表塑壳；1为设计代号；125为壳架等级额定电流（不是断路器的额定电流）；S指的是标准分断能力特征代码，若为H则指较高型，R为限流型；后面的第一个3表示极数为3；第二个3表示脱扣器方式为复合脱扣器（过载保护和短路保护）；最后两位为附件，00表示无附件。

可以理解为当发生短路故障，断路器电流达到额定电流的10倍时，断路器会瞬间动作跳闸。

额定绝缘电压可以理解为该断路器壳架能够正常使用的电压，超过该电压就有可能发生击穿。

额定冲击耐受电压可以理解为断路器可以耐受而不击穿的短时高电压。

A表示没有专为短路情况下做选择性设计，即达到短路瞬时电流就跳闸，主要用于配电箱，常见的多是这类。

B表示为短路情况专门专门做了选择性设计，比如短路时短延时断开。

可以看到在400V的时候，这两个数值分别是35KA和17.5KA，这个分断能力就是指断路器能安全切断故障电流的能力。极限短路分断能力就是能断开断路器的最大极限，极限分断后的断路器就不能再用了；而运行短路分断能力就是分断后，断路器还能继续使用的能力。

以上就是题目提供的断路器上面的符号和参数的含义，当然根据功能不同，有的断路器还会有其他参数，这个需要在平时的工作中了解。

如果你有不同了解，欢迎讨论，不足之处，欢迎指点。

断路器上面的各种符号都代表什么？

断路器上面的各种符号含义如型号为Dz47L一63其D表示低压断路器，Z表示塑料外壳式，47表示设计序号，L表示漏电断路器，63为壳架等级电流，其中C表示家用型。
