上端下来只有三相电，如果需要引出单相做控制回路，零线怎么取，是否可以直接将三相接在一起引出中性线？

题主的问题主要是控制回路的220V电源如何获得？

其实相关的国家标准早有规定，国家标准GB/T5226.1－2019《机械电气安全》机械电气设备、第1部分：通用技术条件中9.1.1条，控制电路电源规定：

上述条款括号中的起/停控制台，我的理解是起/停控制按钮，因为这个标准是从国际电工委员会的标准翻译过来的，个别词句可能有不当之处。

根据国家标准的规定，控制电源都应采用如图的隔离变压器来提供，用了变压器什么电压都可以解决了。只有例外中的情况才可不用变压器，对此可直接采用380V线电压。

控制电源要求电压稳定，并要与一次电源隔离，因此采用变压器是最佳方案，其它的什么利用三相负载的星点来获得中性线的做法，都是不可取的。何况这种方法不可能获得稳定的电压，因为当你利用这个星点接入单相负载时，就破坏了三相平衡。

其实对三相动力线路，本来就没必要用中性线（零线），而只用保护接地线，不用中性线的好处是，可避免中性线与保护接地线混淆，保证保护接地线有效。许多电缆都是三相四芯，许多三相插头、插座只能接三根火线一根保护接地线，如果用了中性线怎么办？

目前有许多三相用电设备需要接入中性线才能工作，对照相关国家标准是不合格的。任何产品首先就必须要满足国标，希望这种情况越来越少。

上端下来只有三相电，如果需要引出单相做控制回路，零线怎么取，是否可以直接将三相接在一起引出中性线？

有两种解决方法供题主参考负载平衡的星形接法：

根据题意，A、B、C三相电源进来了，但只有三颗线而苦于没有零线做220V的控制回路，怎么办呢？

题主的意思是将三相电分别接入负载后，再将尾端接在一起，引出一颗线做为零线，这种接法叫做星形接法，因为每相尾端电流互相抵消为零，所以，加在每相负载上首尾两侧的电压是220V。那么，这么做到底行不行呢？答案是可行的，但是有一个不得不说的前提条件，那就是三相负载必须绝对的平衡。

如果三相负载不平衡，其中有一相负载过小，其它两相过大，就会造成负载轻的电压升高而烧毁电气设备。

下图说明星形接法，取之零线的做法虽然可行，但不是长久之计。原因是只要其中一只灯泡（负载）烧断，其它两只灯泡就会中性点漂移，而加在它们之间的电压或是升高烧坏，或是电压不足，导致220V控制回路无法工作，所以，具有一定的危险性，不太赞成这种做法。

最安全的做法，是在线路中安装一台小型的隔离变压器，将三相380V的电压变成单相220V使用即可。如下图：

图中安装了隔离变压器，既安全又实用，可以巧妙的解决题主的难题。

好的，就回答到这里，我是电工基础课，以上是我的原创文章，如果觉得还行，敬请大家阅读、点赞吧！同时，有不足之处，诚挚的希望大家批评、指正，谢谢。

上端下来只有三相电，如果需要引出单相做控制回路，零线怎么取，是否可以直接将三相接在一起引出中性线？

上端下来只有三相电，如果需要引出单相做控制回路，零线怎么取，是否可以直接将三相接在一起引出中性线？

首先绝对不能把三相直接接在一起，否则会发生短路！！！我觉得最优方案就是买一个小型控制变压器。控制变压器如图：

根据题意需要零线的目的是为了给控制线路供电，那么控制线路的主要特点是什么？

---首先能实现控制、安全可靠、成本低。其次，控制线路的功率都比较低。

买一个国内某知名品牌，单相380V变220V、容量100VA的控制变压器，大概也就50块钱。100VA的容量对于小型机床等控制线路，完全足够。另外控制变压器属于隔离变压器，次级线圈不接地，安全可靠。

再来讨论一下常见的其他方案，比如把三个功率（阻抗）一样的灯接成Y型，然后引出中性线。如下图所示

当三相平衡（三个灯阻值一样）时，Y型连接点的电压为零，所以可以从连接点引出一条线作中性线，然后用于控制线路的零线（如下图）。最后再接上控制线路的线圈、指示灯等，如下所示：

注意，这种方法的前提是三相平衡！但是实际上能做到三相平衡吗？

当然这是不可能！

在控制线路中，大量的用电设备是接触器线圈、继电器线圈。控制线路在工作的时候，线圈的数量是变化的。

另外一个，交流接触器线圈的电流在吸合前后也是不一样的。交流接触器线圈通电以后，在吸合瞬间电流非常大，随着空隙的减少，电流也降低。这样也会导致三相不平衡。

在接触器线圈通电瞬间，由于突变的三相电流造成三相不平衡，从而引起用电多（电流大）的一相电压降低。接触器电压不管过高或者过低都容易产生误动作，这对设备来讲是致命的。

用负载做Y型连接引出中性线，这种爱思考的精神倒是不错，值得鼓励！

对于这题，我觉得还是老老实实买个控制变压器，50块钱能完美的解决问题，很值得。不要因省小钱，而耽误生产或者让设备发生更故障。

还有一个办法，干脆重新拉条中性线过来吧。

以上就是我的原创回答，如果发现抄袭我的文章，必定追究！

如果还有其他不足，欢迎大家补充！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢

上端下来只有三相电，如果需要引出单相做控制回路，零线怎么取，是否可以直接将三相接在一起引出中性线？

上端下来只有三相电，如果想要引出单相做控制回路，零线怎么取，是否可以将三相线接一起…？

答：理论上我有几个方法：

1⃣️你家有电焊机吗？将两火线380V接入电焊机的380桩上，然后从0桩和中间抽头接出就是220V交流电，现在的电焊机都是220V与380V好转换接入的这也是自耦变压器原理。

2⃣️如没有电焊机，找个与你负载稍高20％的变压器，用粗线绕个象电焊机线圈的形式，如每伏2匝，380绕760圈，在440匝处抽头，0～220V两线就出来了。

3⃣️找三个60W的灯泡或者三个相同规格的大容量高压电感，每个电感的两根线一端接一根火，另一端三根并联，就代替了零线，因为每火与它都是220V。

4⃣️还有一种办法用空闲的三相交流异步电动机.采取三角形接法，电机的N端就是零线功能。

🚪这都是根据三相电的工作原理而讲的，叫做说得理通，这是电工求急时的应急措施，家居用电不提倡也别做，还是以安全为重⚠️

谢谢你的阅读🙏！

上端下来只有三相电，如果需要引出单相做控制回路，零线怎么取，是否可以直接将三相接在一起引出中性线？

我是电力成套技术，很高兴来回答你的问题。

首先，提问者所说的直接将三相接在一起引出中性线，肯定不是把三根相线接到一起，因为稍微有点电力常识的人，都明白三根相线接到一起会发生短路事故。提问者的意思应该是三相每相接一个负载，然后在负载的另一端取一个中性点。如下图所示：

相线之间的电压UAB,UAC,UBC,均为380V，在三相负载分配平衡的状态下。不管A,B,C对O点的电压都为220V,也就是说在三相负载平衡的条件下，按提问者说得直接将三相接在一起引出中性线，是可以使用的，但是要是注意，三相不平衡，或者在使用过程中某相的负载损坏了，或者线路故障了，都会导致另外两相的负载电压升高或者降低，导致用电设备损坏，所以一般不建议这么使用！

那我们在这种零线到底该怎么取呢？因为控制回路的电源是220V的，我们只要给它一个220V的电源即可。不一定非要说找一根零线，我们就可以选择加装一只BK380V/220V的控制变压器，我们在日常配电箱生产中也经常碰到，有些高电压设备，采用低电压控制的方式，都会选择使用这么一只控制变压器。不过我们在选择变压器前，必须计算下控制回路，所需要的实际容量，再来选择变压器的容量，如果容量选择过小，会导致带不动控制回路，选择过大，又浪费成本。

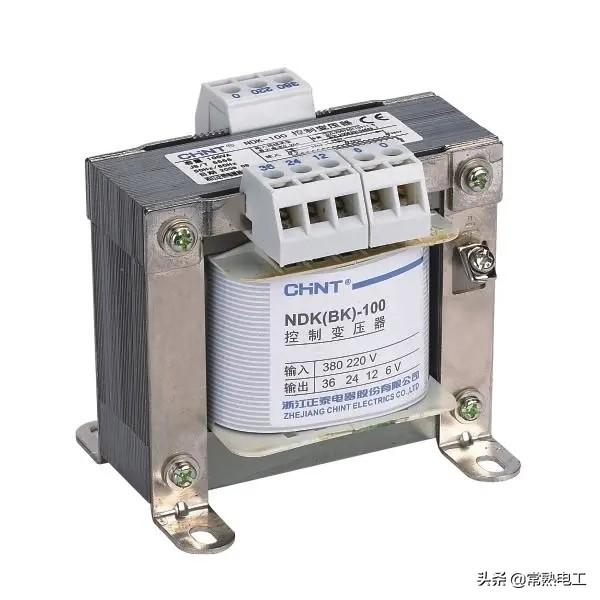

控制变压器

个人觉得，加装BK380V/220V控制变压器的方式，来作为控制回路电源的方式，是最稳妥和安全的了。

上端下来只有三相电，如果需要引出单相做控制回路，零线怎么取，是否可以直接将三相接在一起引出中性线？

通过引用中性线的方法来当作零线用，这种方法很幼稚，根本就没有可行性。首先，没有零线的三相电路（它属于输电线路），本身就表示前面没有漏电开关，你只须在总开关前面加装接地线，并且一分为二，一作接地线，另一作零线，零线进入总漏电开关。其次，中性线在许多正常的情况下都会产生位移而带电（你的三相用电不平衡，来的三相电压相差过大，等等情况都会产生位移），会使许多的弱电系统不能正常工作，甚至影响LED灯电路；要是三相电路不正常，你的单相用电器会遭得很惨。中性线电压是零的情况是理想的情况，理想永远都不是现实的。

过了几天，网友反应我的也错（用接地线一分为二作零作地），我细想也是错的，如果前端没有漏电开关，从这里开始加装漏电开关，虽然说也能用，也就安全，但是毕竟不规范。这个时代，又规范又合理的方案更代表了一个电工的经验。用三相电（或二相电）的变压器变220伏的方法才是最好的方法（其实它并不贵）。
