三相三线漏电断路器能不能代替单相漏电保护器？

:读了几篇同行的文章，感觉不太对，也来发表下看法。

有的说3P+N的才可代替单相漏电断路器，有的说只有三相纯电磁式漏电断路器才能替代，而三相三线的电子式漏电断路器不可替代。理由是原来是380V电压，现在用220V电压，漏电脱扣器内的电子放大电路工作电压会降低而不能正常工作。

其实这是不了解漏电断路器工作条件造成的。

漏电断路器的主要目的是保障人身安全，当人体接触危险电压造成触电时，及时跳闸切断电源。那么危险电压是指什么电压？我国原规定交流50V以下为安全电压，那么50V以上都属于危险电压。因此漏电断路器在交流50V电压上，就应该能正常工作。否则因故电压从380V下降到100V时，如果漏电断路器因电压下降而不工作，此时发生触电事故怎么办？所以原来用380V现在改为单相220V，漏电断路器依然能正常工作。

可见用三相三线漏电断路器代替单相漏电断路器是完全可以的，关键是找到内部电子放大电路的工作电源取自那两相？一般是A、C两相。也就是要把单相电源的L、N两根线，接入三相三线漏电断路器的A、C相端子上。当然不同厂家的产品可能有所不同，但只要在接线时试验一下即可。接好L、N线后通电，按下试验按钮，能跳闸的就说明接线正确，否则改变接线重试一下即可。

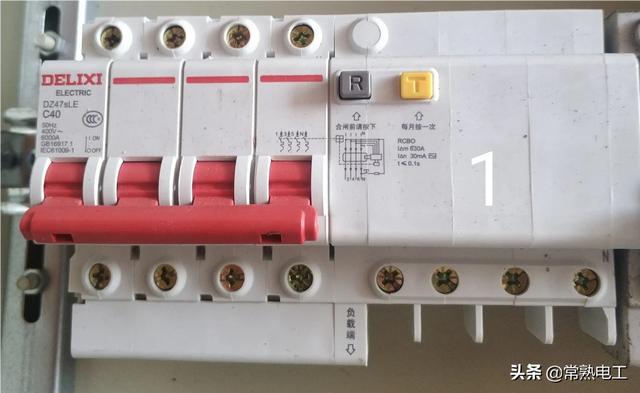

其实这个问题亲手做下实验就能得出正确答案。如图中1、是L线接左上边第1个端子，N线接N端。图中2、L线接右上边第1个端子，N线接N端子，这两个的区別是N端子位置刚好相反。图中3、4都是把L、N接A、C两相，虽然一个是三相四线另一个是三相三线。

常熟电工作品均是原创，未经许可谢绝转载。

三相三线漏电断路器能不能代替单相漏电保护器？

答案是

3P漏电断路器不可以代替单相漏电断路器，但是3P+N的可以代替单相漏电断路器。

下面是我拍了一张断路器的照片

（由于没找到3P漏电断路器，所以就拍了几张3P+N的断路器。其实原理一样的）

我们可以看到，在漏电断路器的右侧是有电路图的。从这个电路图就可以看出该漏电断路器是否能当单相漏电断路器使用。

现在就以这个漏电断路器为例来分析一下。把电路图放大，如下：

从电路图可知：三相火线分别从1、3、5、N端子进，通过断路器再穿过零序互感器，最后从2、4、6、N端子出。

当线路正常时，三相和零线电流矢量之和等于零，零序互感器无法感应出电流，脱扣器不工作。

当漏电断路器后端发生漏电，那么通过零序互感器电流矢量之和不等于零，零序互感器就会感应出电流信号，电流信号再经放大电路放大。当不平衡电流超过脱扣阈值，就会驱动脱扣线圈让断路器脱扣跳闸。

在整个工作过程中，信号放大电路是需要电源供电的。如果信号放大电路没有电源供电就无法工作，就算发生漏电也不会跳闸。所以，三相漏电断路器能不能代替单相漏电保护器关键点就是看漏电断路器上端接线能否给信号放大电路提供合适的工作电压。

在这个漏电断路器的原理图上，我们很清楚的可以看到信号放大电路是由1、3、5、N四条线供电。所以在当单相漏电断路器使用时，只要接1、3、5任意一根线和零线就可以啦。

3P漏电断路器和3P+N一样，只是没有零线而已。

从图片可以看出，信号放大电路电源是从第一个和第二个火线取电。由于两个火线之间的电压为380V，所以信号放大电路的额定电压为380V。

如果把3P漏电断路器当单相漏电断路器使用，假设第一二个端子分别接零火线，由于零火线电压只有220V，无法以驱动额定电压380V的信号放大电路。当设备发生漏电时，漏电断路器无法实现漏电保护。

三相三线漏电断路器能不能当单相漏电断路器使用，需要结合漏电断路器上的原理图来分析。当信号放大电路和脱扣器线圈能正常供电，那就能代替使用。

以上就是我的一些个人见解，如果还有其他观点，欢迎留言学习交流！

如果觉得不错，记得点赞、评论、转发！我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！

三相三线漏电断路器能不能代替单相漏电保护器？

三相三线漏电断路器在接三相电源时是不能使用单相负荷的。但是这并不意味着三相三线漏电断路器不能代替单相漏电断路器使用。

漏电断路器的工作原理就是检测剩余电流，什么是剩余电流呢？所有导电导体包括零线都穿入互感器，来计算他们的矢量和。简单的说就是电流从他这里流出去再流回来中间的差值，一般情况下是大致相等的除了很小很小一部分的泄露电流，一般线路不长也就几毫安。这个差值在民用终端要求30mA就要跳闸，在电气防火回路要求300mA就要跳闸。

然而三相三线回路的漏电断路器是没有零线的，如果接单相使用的话，势必零线是不通过断路器的，所以流出断路器的电流没有流回来，而是通过零线流走了，这样就产生了比较大的剩余电流，你一用电就会跳闸，根本就是无法使用。如果有单相设备和三相设备的用电回路，需要配置3P+N的漏电。如果只有三相电源没有零线接入的漏电回路，想要用AC220V需要接入零线，并换成3P+N漏电断路器。如果施工困难，那么只有利用控制变压器来降压了。

什么样的三相三线漏电断路器可以代替单相漏电使用呢？这个是要看断路器漏电脱扣器是电磁式的还是电子式的。电磁式的漏电脱扣器跟线路电压没有关系直接靠零序互感器感应出来的能量来驱动断路器跳闸。而电子式漏电脱扣器则需要辅助电源和信号放大回路来放大故障信号从而驱动断路器跳闸，所以跟线路的电压有关系。

所以当漏电脱扣器为电磁式时是可以当成单相漏电使用的，直接空出一相不接即可；而漏电脱扣器为电子式时，由于要求电子式漏电脱扣器在故障残压50V时可以断开断路器，所以只要接对两个取电源的接线端子也是可以使用的。

三相三线漏电断路器能不能代替单相漏电保护器？

能和不能，看怎么接线。跟你接线有关系。

如果你直接2相（A 或者N）,不接其它相电流，接线的方法正确也是可以使用。注意三相三线是有三个接入端，你只需接入2个，是可以使用的。

先讲一下漏电保护器原理：

高中书上说有一个比喻，把电流比作水流，也就是用电设备使用后，电流有流入地方，也必须有流出的地方，如果电流跑到不该流地方，就是会漏电，漏电保护器就是保护电流不该流的地方。

一般三相三线，没有中性线，一般电流都是平衡，也就是三相A B C电流通过矢量和后，计算出基本没有电流。即使不平衡，电流会通过某一相电流流回去。三相A BC 电流矢量和为零，一旦不为零，说明电流漏电了

三相四线，不平衡电流通过中性线，也就是N,流回变压器中性接地点。三相四线A B C N 四项电流矢量和为零。

单相，电流从A 流回到N相。也就是 A 相和N相矢量和电流为零。

注意电流流过程中，通过矢量和计算或者穿心漏电互感器，矢量和均为零。

三相三线 ，如果你只接2相电流也就是有N相，或者三相任意一个，电流从一相流入，再从另外一相流出，刚好矢量和为零，如果发生漏电，漏电互感器照样管用。

三相三线漏电断路器能不能代替单相漏电保护器？

三相三线漏电断路器能不能代替单相漏电断路器？我的答案是可以的。

这里先带大家了解一下，单相漏电保护器和三相漏电保护器它们的区别是什么？

单相漏电保护器监测的是火线与零线之间的电流平衡。当火线和零线的电流不相等，并且误差达到了漏电保护器的动作值的时候，漏电保护器就会跳闸。下面这张图就是二极单相漏电保护器。二极漏电保护器它的优点是同时可以切断零线和火线，所以我都会建议家庭装修的时候尽量使用二极漏电保护器，避免跳闸之后线路还会有电，给检修和维修工作带来不便。

单极漏电保护器价格相对便宜，个体较小，安装不占地方，但是接线要区分零火线，必须严格按照产品的标注来接线，因为单级漏电保护器跳闸的时候只切断一条电源线。如果接错了，跳闸的时候切断的就是零钱，线路依然会有电。标有L的进线端接火线，标有N的进线端接零线，出线端也一样如此，并且一定要延续到插座。插座也要严格按照标注接线。下面是单极漏电开关和插座的接线图。

三相漏电保护器分三相三线和三相四线两种。三相三线主要运用于动力设备的漏电保护。三相四线一般是用于楼层或者是大楼的总开。三相三线监测的是火线之间的漏电，不经过改造，不能用单相漏电保护。三相四线监测的是火线和零线的漏电，可以用于单相漏电保护。

题主问的是三相三线。

不管是单相漏电保护器还是三相三线漏电保护器，只要能够保证人体触电的时候，线路或者设备漏电的时候它能及时跳闸那就可以用。

要想让漏电保护器跳闸，就必须让它的脱钩器工作，我们只要解决了这个问题，其实三相三线的漏电保护器是可以替代单相漏电保护器的。下面这张图是一个参考答案，是我跟一位老师傅求证的。

简单说一下接线。

接线的时候把进线端的1和5相连，同时接进火线。出线端的2和6相连，同时接出火线。进线端3进零线，出线端4出零线。

这个是以某品牌为原型来接的，大家在接线的时候要记住，接完线必须要通电按试验按钮，看是否会跳闸保护。如果不会，那就是接线错误，需要重新改过，直到接线正确为止，切不可盲目乱接，随便乱用，以免造成触电事故。

以上就是我对于这个问题的分析和解答。有不足的地方请大家评论补充。有错误的地方请大家及时指正。谢谢！

三相三线漏电断路器能不能代替单相漏电保护器？

不能。先不说相数不同，漏电保护原理亦不同。三相漏电保护原理采用的是三相不平衡的范围来确定动作值，单相漏电保护采用的是火线与零线电流差值来确定保护动作值。你家的供电电源是单相，适合采用单相漏电保护装置，不适合采用三相漏电保护装置。
