电烙铁焊接电器沾不上咋回事？

1⃣️你所焊的电器过大，散热过快，而你的电烙铁功率过小（比如20W、30W），不容易将焊体传热达三百多度，就不能熔化焊锡。你可以换50W的铬铁，我曾锯断电瓶的过桥板，可是60W的烙铁也不能焊住锡，我就用酒精灯对烙铁头加温，等到烧红了一下子就能熔接铅过桥板了。

2⃣️比如你用大功率的电烙铁焊接收音机上的一个接点，因为过高温，使烙铁头上的松香成分被挥发了，锡的表层就不会熔接，解决的办法取块松香，先将烙铁头上沾过松香后，再将需要焊接点上也沾上松香，只要把焊锡丝放到焊点处一经相碰，便会焊接上。有经验的人都注意清理烙铁头上的氧化物，焊接前快速沾上焊锡和松香，掌握好不能过度高温和过低温。

3⃣️比如我要在18650锂电池和手机旧电池上焊出引线，这是需要先将金属表层刮去表皮，然后粘上松香和焊丝，在线头上先焊上锡，再把线头表层刮一下，靠近就焊上了，动作要快，如果电池传入过高温就会损坏。

2⃣️比如你要焊的是铝制品，不锈钢，铁制品，镀克罗米等等，那就不属于电烙铁的范围了。

谢谢！

电烙铁焊接电器沾不上咋回事？

焊接之前要把烙铁和要焊的电线用砂纸打磨，去掉污渍和氧化层，还有油渍。用松香液刷一刷 (现在的焊锡中空有松香就不用)烙铁预热到焊接温度，把烙铁放焊接处再把锡丝碰触烙铁，锡不要太多，多了反而焊不上。有时会接触不吃锡的材料，如镍铬丝，不锈钢什么的根本焊不了，就把它和铜丝缠在一起再焊。就这些吧！时间长了就会了，我也是自己瞎弄慢慢的就懂得多了，一般的电器也可以修修。给二姐夫他爸家修了好几年游戏机。在修电器时也能灵活运用，神马亲戚家的液化气灶，剃须刀什么的这些年也修了有几百了。

电烙铁焊接电器沾不上咋回事？

分享一下我的使用启会：1.单温烙铁容易烧蚀烙铁头是因为温度过高，在烙铁尾线串一床头开关，再到两开关接触点跨接一只1N4007（或直接接入电热毯开关，北方人都知道），开关打开，高温，开关关闭，经4007整流，烙铁保持低温，这样暂时不用时拨到低温，以防止烧死烙铁头。烧死烙铁头的修复：用细砂纸把尖打磨光亮，用夹芯焊锡丝均匀上锡，上满后拨到低温，保持稳定。2.用完的焊锡膏盒搽干净，里面塞一只新的刷锅的钢丝球，下次焊接过程中有少量烧蚀情况就往里面捅几下然后上锡。3.关于“烙铁头不能打磨”的问题，我以前也说过，磨了上锡可以继续用，已经烧死你不磨，手头也没什么用，去电子城也好，掏掏也好你是要花时间的，磨坏也不值几个钱，难道烧死就歇业座等新头，怎么都不划算。4.关于烙铁：肯定调温台比调温柄好，调温柄比单温好，不专业电子维修就临时焊一下，单温会用也不比调温差。烙铁头：高品质带涂层是好，不会用几下还是报废。一般的都是合金铜容易蚀死，也可以让它起死回生，我从旧电力表拆了一段铜线，磨了尖用起来也不错。5.最后说焊不住：a烙铁头烧死温度虽然很高但氧化层隔断导热焊锡面积。b线头多次焊接上面留残渣，必须刮干净铜线。c尽量少用焊锡膏改用松香，膏是酸的回腐蚀铜线。d锡焊是个干净活，焊接是不注意尘渣，焊接质量大打折扣甚至虚焊脱焊。e选择焊锡丝最好是夹芯无铅丝，好用也不污染自己。……

如果能为您起到帮助，请点小赞。

电烙铁焊接电器沾不上咋回事？

朋友们好，我是电子及工控技术，我来回答这个问题。根据问题的描述我认为这是由于两个方面的原因造成的，一个方面是被焊件的问题，另一个是电烙铁的问题。下面我们来聊聊这两个方面的具体原因。我先说一下电烙铁的问题，我记得我自己刚学习电子焊接技术的时候出现过电烙铁头沾不上锡的问题，当时我用的是马蹄形的电烙铁头，它的材质是铜的。当时出现这种情况老师总是让我们用锉刀把烙铁头表层的黑色物质打磨掉，然后加热上锡就可以使用了。后来使用了35W的尖头烙铁，我就注意保护烙铁头了，在新烙铁使用之前先给烙铁头加热上锡，这样操作的目的是防止加热的烙铁头与空气中的氧气发生氧化作用，造成烙铁头被“烧死”。一旦烙铁头被烧死，最直接的表现是熔化的焊锡液体象水珠一样附着在烙铁头表面，也就是我们所说的烙铁头不“吃锡”了。

如果是铜质的烙铁头，当它被“烧死”后，我们会发现烙铁头表面呈现黑色，这是空气中的氧气与金属铜发生了化学反应，这种化学反应生成了一种氧化铜的物质，熔化的焊锡很难附着在这种氧化物的表面，这就是电烙铁沾不上锡的原因。当出现这种状况，我们解决的办法是用细砂纸打磨一下烙铁头，把烙铁头表面的黑色物质打磨掉使烙铁头露出有色金属铜，这时加热沾些松香就能够正常焊接了。

如果我们使用的电烙铁是铁合金的，那么空气与加热的烙铁头也会产生化学反应，它会生成一种叫氧化铁的黑色金属氧化物。熔化的焊锡也很难附着在这种氧化物上面。当遇到这种情况我们也可以用细砂纸打磨烙铁头，然后再加热给烙铁头上锡，当用完后烙铁头表面的锡不要擦掉，这样能防止空气与烙铁头发生氧化反应。当下次使用时再把锡用湿抹布擦掉就可以了。对于这种尖头烙铁每次使用完后都要上锡，用一层锡保护烙铁头就可以了。

下面我再说一下被焊件上不了锡的原因。如果我们焊接的是铜导线，这可能是由于铜的表面有一层很薄的氧化层造成的，它与电烙铁头被氧化沾不上锡的原因是一样的，只不过铜线的氧化层比较薄，我们可以在铜线的焊接处加些助焊剂去除氧化层，比如松香、焊锡膏等。如果氧化层很厚，我们也要用细砂纸打磨一下再加助焊剂；如果是铝材质或者铁材质的被焊件，用这种方法效果就不明显了，因为铝和铁本身可焊性就比较差，不适合用烙铁焊接，我们可以采用冷压接的方法去连接。以上就是我对这个问题的简单分享，欢迎朋友们留言、讨论，敬请关注电子及工控技术，感谢点赞。

电烙铁焊接电器沾不上咋回事？

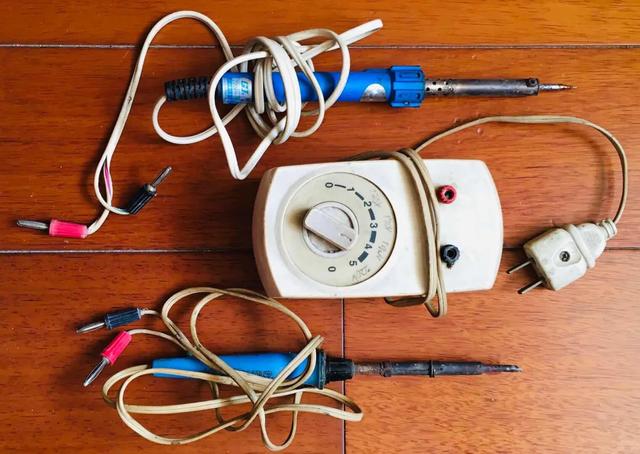

注意几点：1不能用焊油，这种东西最容易腐蚀烙铁头了，最好的助焊剂是松香或者是那种高级的助焊剂。而且现在的焊锡丝基本上都内置了助焊剂，不用外加的。2：要买到熔点低一些的焊锡丝，这样才不容易焊接处起渣。3：烙铁选择是关键，最好选用可以调节温度的，而且最好是恒温的，如果条件不允许选30瓦左右内热式的，一般来说用于普通单面线路这个功率足够用。烙铁头要经常清洁，用清洁棉浸湿后清洁，焊接前烙铁头一定要光亮的，如果发现烧黑了就是氧化了，要用松香和焊锡丝把烙铁头养活，先清洁好再点松香和焊锡丝，如果氧化严重可能要用小刀轻刮掉氧化层再保养。烙铁头活化是最重要的一步。4：焊接前要清洁干净待焊部位，这一步也是非常重要。有些东西不能焊，例如不绣钢，铝，等等。5：所有步骤准备好后才能开始焊接，调整好烙铁温度，先用烙铁对待焊部位预加热，再把焊锡丝放下去，不要忍手，多下一点，这样里面的助焊剂会包裹着焊接部位，这样焊锡丝会自动粘附在焊接处，这时可以撤焊锡丝，最后才撤烙铁。大功告成了。记得顺序是先下烙铁加热再下锡丝，再撤锡丝最后才撤烙铁。预祝你有个好焊点。焊接这东西要多练才能做好，当然还和许多因素有关，例如：焊油选择，锡丝溶点，烙铁温度，回温速度，环境温度，风力大小，焊接面等等。这是我25年焊接经验的一些总结。希望有用

电烙铁焊接电器沾不上咋回事？

首先，电器和电线的焊接，是不能用题图的焊锡膏来助焊的，盐酸的腐蚀作用很强，电路和电线的助焊一般是要用松香。

其次，你的电烙铁的烙铁头上必须要能完美地吸附焊锡，如果整个头都是氧化的，吸不住锡，熔化锡丝就有难度，那就没法进行焊接，所以要把烙铁头处理一下，烙铁头反复用松香和熔化的焊锡摩擦，一点一点就会扩大吸锡面。

最后，如果不是全新的元件脚（全新的元件脚是上过锡的），那就先要把元件脚和电线浸到熔化的锡中进行上锡，只有二边都是容易跟锡相互浸润的才可以被锡焊接。

如果还有什么操作上的问题，可以看一下我做的焊接视频。
