如何使电机通电延时和断电延时?

在同一个线路中电机启动延时六秒,电机停止延时3秒,怎么接线。

1⃣️本人设计过这种延时电路,可以利用直流继电器,电解电容、

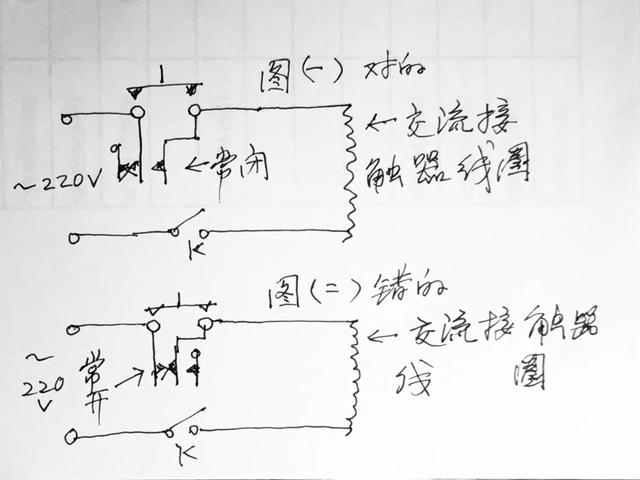

2⃣️利用继电器的常闭常开触点串联在交流接触器的线圈上,起到开关作用、

3⃣️将电解电容串联在直流继电器的线圈上,利用DC电容通交隔直原理,当线圈通上直流电源时,要经过电容充电,在充电过程中,线圈是导通的,当电容充满电,电容就不通电而使线圈断电,继电器就不吸合了,你要的延时长短,要看电容uf大小,要注意挑选的电容符合耐压值。如果需要延时数小时,可以利用两只三极管,在b、C极上串联电容和电阻,使电容能够慢性充电来延时。

4⃣️你想关机延时3秒钟,就将第二个继电器的接触点使用在常开上、

5⃣️如果你想开机延时6秒钟,停机延时3秒钟,说明总的开机只有9秒钟,这样你只要按3⃣️段的接法,计算好电容的uf,试验出一共延时9秒钟即可。

谢谢!

如何使电机通电延时和断电延时?

在电机控制线路中加入时间继电器,利用时间继电器的延时开点和闭点,来达到电机起动延时和停止延时的目的了!

如何使电机通电延时和断电延时?

如何使电机通电延时和断电延时

主要靠时间继电器来完成,原理很简单通过时间继电器的定时功能进行延时操作触点会在指定的时间完成闭合。那对于一个电机控制的初学者来讲要清楚主回路、控制电路以及时间继电器的结构,下面我们就详细的介绍电机的通电和断电延时。

1看一个没有任何延迟的电机启动和停止控制,主电路回路中QF是断路器,KM是控制电机的接触器,FR是热继电器;控制回路有一个急停按钮SB1,启动按钮SB2以及停止按钮SB3。这块我们主要分析控制电路没有任何延迟都是瞬间动作,启动采用接触器的常开触头进行自锁控制,回路中串联一个常闭的急停开关、热继常闭触点和停止按钮其中任何一项有动作都会解除自锁电机停止运行。这是基本的控制电路原理,下面我们就在此基础上添加通电和断电延迟功能。

2在介绍延迟电路之前我们先说下时间继电器的结构由电源(线圈)和各种类型的触点,我们先认识一下它的符号组成,左侧的是通电(吸合)延时线圈和断电(释放)延时线圈;右侧中的1和2是瞬动的常闭和常开触点,3是通电延时常开触点,4是断电延时常闭触底。不同型号时间继电器的触点类型、延时型式、线圈电压都是不一样的。

3通电延迟也就是按下启动按钮后电机不马上旋转而是等待一段时间后,它的电路原理图需要在控制回路部分进行修改,首先我们不能直接驱动接触器的线圈而是时间继电器KT的线圈,这里我们利用KT的瞬动常开触点进行线圈自锁,然后使用KT的延时触点驱动接触器完成延时控制。

4断电延时的原理一样就是按下停止按钮后电机不立即停转而是等待一段时间后,它与基本控制电源区别是停止按钮自锁驱动KT2,原来停止按钮的位置用KT2的常闭触点代替;启动部分还是一样的。这样我们在按下停止按钮时接触器KM3依然吸合,等过了延时时间KT2线圈得电常闭触点断开则全部断电停止。

5通电和断电都存在的,只需要把3和4部分的延时功能供组合在一起就可以了,原理图如下这里我们使用两个KT延时时间一个设置为6秒一个是3秒对应你所要求的电机启动延时6秒,电机停止延时3秒。

以上就是如何使电机通电延时和断电延时的电路控制原理图,希望能帮到你!

如何使电机通电延时和断电延时?

现在网上很多功能齐备的智能定时器,想要怎么样的时间设定开关都是比较简单的,而且价格也便宜!应该是首选!

即使不用智能定时器,传统意义上是接通延时/断开延时定时器,也是有比较好的解决方案的!

我说的比较好的解决方案就是KT3这个图例,KT1就是接通延时定时器,KT2是断开延时定时器,而KT3是具有接通和断开两种功能的混合定时器,或者叫双定时器!

像欧姆龙的H3系列的双定时器,就可以实现接通延时的同时还可以实现断开延时!

这个图就是欧姆龙的定时器设置为G模式的时候,就可以实现信号接通延迟和断开延迟!

图中我画红色线框的时序图已经说明了问题,先有输入信号,定时时间到后,再有输出信号;当启动输入信号没有了,再经过一定的定时时间后,输出信号才变为0 。

因此这个定时器是一个比较好的解决你的问题的方案!

就说这么多了,当然你用2个普通的延迟接通定时器,或者一个延迟接通,一个延迟闭合的定时器,也可以实现想要的功能!

希望对你有点帮助,当然欢迎有更好解决方案的朋友来一起讨论,谢谢!

如何使电机通电延时和断电延时?

这个有多种设计方案!plc写程序可实现,硬件组装加延时继电器也可以实现,根据现场条件经济能力来选择经济合理的控制方案!

如何使电机通电延时和断电延时?

您好,我是电工基础课,很高兴能为您解答这个问题。

首先,我没弄明白“在同一个线路里的电机”,是什么意思?可不可以这么理解,“怎样使一台电机,既能延时六秒起动,又能延时三秒断电?”这么描述是不是清楚很多?如果真是这个意思的话,回答就容易了。

暂且就按照我的描述,来回答这个问题。

不同的企业,不同的生产工序,对电机起停控制的控制要求也是多种多样的。其实,电机起停控制花样再繁多,也是百变不离其宗。对于一个电工初学者来说,熟练掌握最基本的电机起停自锁控制原理,才能在此基础上,逐步繁衍出更多的控制原理技术。下面这份草图,就是电机自锁控制原理:

想要延时控制,就得加上时间继电器。时间继电器分为空气式、电动式、电子式三种。本文就以加入两台空气式时间继电器,来解答这个问题。

基本构造:空气式时间继电器有线圈通电延时和断电延时两种形式。通电延时式继电器有通电延时闭合的常开触头盒和通电延时断开的常闭触头各一副,另外还有瞬时闭合的常开触头和瞬时断开的常闭触头各一副。断电延时式时间继电器,它有断电延时断开的常开触头和断电延时闭合的常闭触头各一副,另外也有常开和常闭瞬时动作触头各一副。

电路研究:现在咱们就根据简单的自锁控制线路,加装两台时间继电器,将时间继电器的一些控制元件串在线路里。

图中KT1是通电延时时间继电器;KT2为断电延时继电器。

控制原理:按下起动按钮SB1,时间继电器KT1通电吸和,同时SB1下端的KT1瞬时闭合触点闭合,KT1时间继电器完成自锁。时间调整六秒后,延时闭合触点KT1闭合,接触器KM得电吸和。需要停止运行的时候,按下停止按钮SB2(注意:停止按钮的线是接在常开触点上的),断电延时继电器KT2得电吸和,同时,瞬时动作触点KT2闭合,KT2时间继电器完成自锁。延时三秒后,KT2延时断开触点动作,将控制线路断开,电机停止运行,整个控制过程结束。

好的,就回答到这里,希望我的回答能够帮助您解决难题。如有不对之处,敬请您提出宝贵意见,本人虚心接受,谢谢。
