什么是继电器？

什么是继电器？

1⃣️通俗易懂的说法，继电器就是在线圈上通、断电流后不用手动就能把多路线作切换的开关原理。

2⃣️继电器的工作原理也是交流接触器原理，只是继电器用铁芯作衔铁，线圈上使用直流电源供电、而交流接触器用硅钢片作衔铁，线圈多用交流供电、有些小型的继电器因为多绕了细线圈磁感就强，通上220v交流电，也并不称为交流接触器。

3⃣️空调，洗衣机中用继电器，线圈通上整流滤波的纯稳压直流，吸合力强，触点紧密结合，不发热不打火，相比交流接触器还安全。而那些三相电机就是使用的交流接触器。

4⃣️继电器有大小，更小的可按装在手机内，你可以听到吸合时的＂嗒＂声，再大的有6V，9V、12V、24V⋯220V的，而交流接触器多见有220V（火零）380V（火火）。

5⃣️安装工作中，要看电器或机器不同的性质，可采用不同条件的继电器或选择使用交流接触器。

谢谢！

什么是继电器？

继电器（英文名称：relay）。是一种电控制元件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要分类：1．按继电器的工作原理或结构特征分类1）电磁继电器：利用输入电路内电路在电磁铁铁芯继电器与衔铁间产生的吸力作用而工作的一种电气继电器。2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。3）温度继电器：当外界温度达到给定值时而动作的继电器。4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中流过的的电流方向。8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。主要作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、继电器通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

什么是继电器？

什么是继电器?

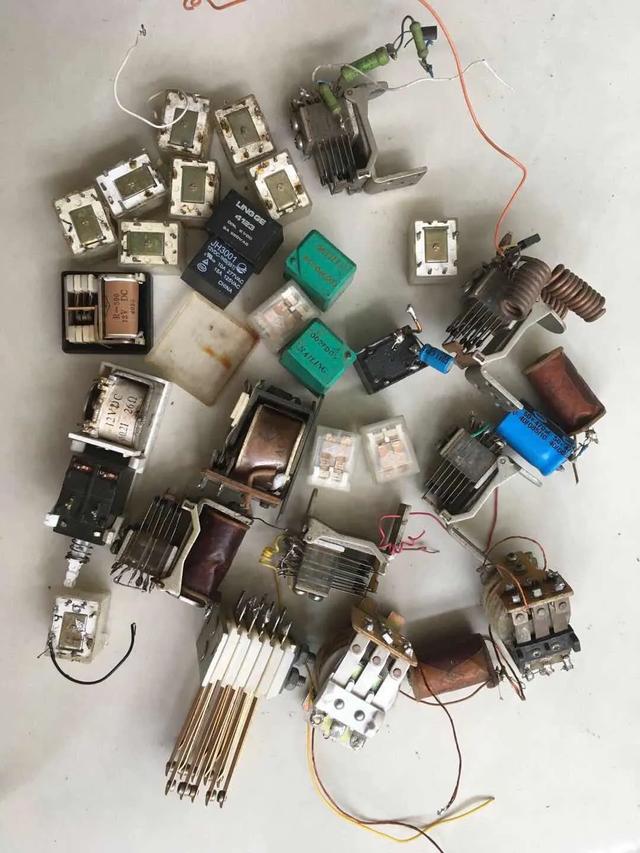

答:继电器是一种可以根据某一物理量的变化来自动接通或分断所控制或保护电路的电器，物理量的变化可以是电量，如电压、电流,也可以是非电量，如温度、压力、速度、时间等，其反应都是触点的动作。继电器是一种可控开关，但与一般开关不同，继电器并非以机械方式控制，而是一种以电流转换成电磁力来控制切换闭合与断开状态的开关。其实物图如下图所示。继电器→它包含控制系统(输入回路)和被控制系统(输出回路)，它实际上是一种以较小的动作吸合电流去控制较大的被控制电路电流的自动开关。继电器用于自动控制电路之中时，利用一组控制信号来控制一组或多组电器触点来实现对其他电器的电源输入/输出控制。

继电器可以分为保护继电器和控制继电器两大类，保护继电器包括热继电器、过电流继电器、欠电压继电器、温度继电器等;控制继电器包括中间继电器、时间继电器、速度继电器等。由于继电器种类繁多，其分类方法也多，根据功率大小，它分为微功率继电器、弱功率继电器、中功率及大功率继电器。按照用途分为启动继电器、过载继电器、步进继电器、中间继电器等；

按照结构它分为电磁继电器、固态继电器、时间继电器、干簧继电器等等。其中，电磁继电器的应用非常广泛，而根据供电电源的不同，它又分为交流继电器和直流继电器两类。它们被广泛应用于电力拖动控制、电力系统保护以及各类通控和通信系统中，在电气控制领域中，凡是需要逻辑控制的场合，几乎都需要使用继电器。继电器由感测部件、中间部件和执行部件三大部分组成。它们的工作过程是:感测部件把感测到的各种物理量传递给中间部件，并将该物理量与原先的整定值进行比较，当大于或小于该整定值时，中间部件输出信号,使执行部件接通或断开控制电路。

继电器的触头只流过很小的电流，一般不需要灭弧装置，因此继电器的结构较简单、体积较小。

什么是继电器？

通俗‬的讲‬就是‬：一个女孩子‬看见‬一只蟑螂‬，于是赶紧叫一个男生去打蟑螂‬。蟑螂‬死了‬，等于女生间接打死了蟑螂‬。那么‬这个男生，就是继电器。

不通俗的讲就是：从原理上来看，继电器就是具有隔离功能的自动开关原件，广泛应用于继电器通讯、遥控、遥测、自动控制、机电一体化和电力电子设备中的一种非常重要的控制元件。

继电器一般在低电压的控制器来控制高电压的设备时使用。继电器一般分为两类。

1、电磁继电器。

2、固态继电器。

一、电磁继电器。

当低压电源的电路断开时，电磁铁没有磁性，那么电灯的高压电路就是联通的，电灯就点亮了。因为，低压电路不提供电流时，高压电路的开关是闭合的，所有也称“常闭”。当低压电源的电路闭合时，电磁铁就有了磁性，把衔铁吸下，那么电动机的高压电路就联通了，电动机就开始工作了，同时电灯熄灭。因为，低压电路不提供电流时，高压电路的开关是断开的，所有也称“常开”。

由于是机械的装置，那么就会有一些特有的缺点如：

1、使用寿命比较短。

2、开关有噪音。

3、开关速度比较慢。

二、固态继电器。

固态继电器也会做的兼容普通电磁继电器的引脚，但是其内部构造确实完全不一样的。

固态继电器由三部分组成：输入电路，隔离（耦合）和输出电路。

输入电路一般是完成电压匹配的。比如一般会匹配上TTL或者CMOS电平。限制输入电流或者当输入过大时进行保护的，不同继电器不一样，需要具体阅读规格书。

隔离电路，由光耦或者变压器进行隔离，将输入和输出隔离开，防止输出端的高电压对输入端的低压造成影响。

输出电路，由大功率晶体三极管，单向可控硅，双向可控硅，功率场效应管，绝缘栅型双极晶体管组成。是一个大电流大电压的功率管。

码字不易，希望得到您的点赞收藏。也希望得到您的评论指正。谢谢您！

什么是继电器？

继电器是工控、自动化行业使用比较多的开关元器件，可以实现弱电控制强电的目的，并能实现输入和输出的隔离。继电器有多种分类方式，比如电磁继电器、固态继电器，还可以根据功能分，比如延时继电器、热继电器等。本文主要介绍电磁继电器。

电磁式继电器主要由线圈、铁芯、衔铁以及触点构成。其中，线圈为输入部分，触点为输出部分，工作原理为电磁效应。线圈缠绕在铁芯上，给线圈通以合适的电流之后，会在铁芯上产生磁场，该磁场使衔铁动作，从而使触点动作，实现被控回路的导通或者关断，其结构如下图所示。

线圈和触点之间没有直接的电气连接，是通过磁场控制的，所以输入和输出起到隔离作用。另一方面，输入线圈的额定电压有3.3V、5V、12V等，而输出触点的带载容量要大很多，可以实现弱电控制强电的目的。

在设计继电器电路时，需要根据需求选择继电器。那么选型的依据就是继电器的关键技术参数，相关的技术参数有线圈电压、触点容量，除此之外还有寿命次数、释放电压、触点形式、封装形式等。下面主要介绍线圈电压、触点容量以及释放电压。

以前去电子大楼买继电器的时候，店主都会问你要几V的继电器。这里的几V就是指继电器的线圈额定电压，这个参数取决于电路的工作电压。如果电路是5V的就选择线圈额定电压为5V的继电器。

这个参数代表了继电器触点的带载能力，所谓带载能力就是指触点可以通断多少伏多少安的负载回路。继电器的触点会标注交流回路的带载能力和直流回路的带载能力。机械式触点在带电流分断时会产生电弧，而交流电路会过零点。所以，同一个继电器的交流容量要好于直流容量。这个参数主要取决于被控回路的参数。

这个是针对继电器线圈的参数。继电器在额定电压下吸合之后，慢慢减小线圈两端的电压继电器的触点并不会发生复位，知道线圈电压小于一定的程度之后才会复位，这时的电压就叫做释放电压。所以继电器稳定吸合之后，只要线圈两端的电压高于释放电压，继电器都是可以正常工作的。当继电器容量比较大时，线圈所需要的电流比较大，此时继电器的功耗比较大，在继电器稳定吸合之后，如果把线圈电压降下去，那么就可以实现节能的目的。

在设计驱动电路时，通常用三极管来驱动继电器。以NPN三极管为例，来设计驱动继电器的电路，如下图所示。

三极管的基极通过限流电阻接到控制引脚上，继电器接在三极管的集电极上，在线圈的两端反向并联一个续流二极管用于保护三极管。当控制端输出低电平时，三极管截止，继电器的线圈不得电，所以触点不动作；当控制端输出高电平时，三极管导通，继电器的线圈得电，触点动作。需要注意的时，三极管需要工作在截止和饱和状态。

机械式继电器的触点是机械式的，具有寿命和次数的限制，而且在分断电流时会产生电弧，电弧对触点是具有腐蚀作用的，时间久了触点就会粘连失效。而固态继电器是无触点式的，没有电弧，没有寿命的限制。但是固态继电器价格比较贵，而且在过大电流时需要安装非常大的散热片。

总而言之，机械式触点和电子式触点各有优缺点，需要根据应用需求平衡选择。

什么是继电器？

在电气控制电路中和电子电路中继电器的使用还是比较多的,我们在这里举几个应用的例子来说明继电器的重要作用。我么先说在家庭中，当寒冷的冬天如期而至的时候我们常常会把家里的空调打开，当室内温度达到我们所设定的温度时，空调的温度传感系统会发出“命令”使空调“休息”一会，从而使空调的制热系统脱离电源对电路进行分断。那么这种电器元件各种“命令”信号的变化而发出指令接通电路或者分断电路，通过这种吸合与断开的动作可以对电路进行各种自动控制。下面我将和朋友们说说这继电器这些事。

其实继电器的种类很多，比如像电磁继电器、热继电器、时间继电器、固态继电器等等种类繁多，有点使我们目不暇接的感觉，在这众多种类继电器当中我先聊聊电磁继电器吧。我们常把电磁继电器作为一种控制用的机电元件，可以把它作为一种由输入量（比如电、磁、光、声等物理量）控制的开关；其实我们也可以把它理解为用很小的电流去控制很大的电流这样的一种“自动开关”。所以说它在电路中可以充当制动调节者的“角色”，就像开头提到的空调对温度的控制；还可以充当电路的安全保护以及电路的转换者的“角色”。

电磁继电器是众多继电器中最常见的一种，它的功能相当于一种具有隔离的自动开关元件，在一些通信的场合、自动控制系统中、机电一体化设备中等这些地方常常能见到它们的“身影”。比如我们在维修数控车床时，在其电气控制柜内就可以见到许多的电磁继电器。

电磁继电器的工作过程

这种继电器的工作过程相对比较简单的，例如我们以下图为例，当继电器的线圈接通了额定电压的时候，那么继电器的衔铁就会吸合，这时候继电器的常闭触头就会先断开了，常开触点紧随其后就会闭合了（这个常开和常闭触头动作的先后顺序有时候在分析逻辑控制电路中是很有必要的）；当电磁继电器的线圈没有电的时候，衔铁就会释放，那么电磁继电器的各个触头就会复位。这个电磁继电器的线圈一般是由比较低的电压就可以驱动了，比如常见的线圈电压有5V的、12V的、24V的等，充其量电流也就几十到上百个毫安。

电磁继电器的符号比较好识别，关键是我们要了解一下继电器的型号的各组成部分的含义，比如我们以JZC33F这个型号的继电器为例，我们把JZ称为中功率的继电器，这叫主称呼类型；那么这个“C”代表的是超小型的外形符号；那么“33”是指这个继电器的序列号；最后的“F”指的是防护型。对于它的常开和常闭触头可以这样区分，继电器在没有通电的情况下，处于断开的静触点我们称之为“常开触点”；而处于接通的静触点我们称之为“常闭触点”。

最后说说它的主要参数，其主要参数有两个，一个是它的触点参数，也是触点的数量；另一个是线圈的参数，也是线圈的额定电压，主要是这两个。继电器我们说过了，那么说一下触点的数量，一般有4引脚的只有一对常开；5引脚的有一对常开和一对常闭；8引脚的有二对常开和二对常闭等。

以上就是我对继电器的浅显的认识，欢迎朋友们参与讨论这个话题，敬请关注电子及工控技术！
