线圈通电后会短路吗？为什么？

线圈通电后会短路吗？为什么？

1⃣️何为线圈？凡是绕在硅钢片或高磁芯上的线称线圈，它是电磁效应，它的匝数比是根据计算公式而来的，虽然并联在电源上，但是只要负荷不超载，通电后就不会引起线圈高温而短路。

2⃣️凡是在磁环上或磁棒上以及绕制的空芯线圈是电感线圈，它是串联在电路里，而不是并联在电源上，它常与电容并联有电感效应，它的电阻小于其它电子原件，不会先发热、（就像15W与60W灯泡串联接在220V交流电上，15W灯泡多做功就亮些）

谢谢🙏！

线圈通电后会短路吗？为什么？

线圈其实就是电感，在直流电和交流电的环境会有不同的表现

电感可以把电能转化为磁能存储起来。它可以阻碍电流的变化，通电瞬间它会阻碍电流的增大，断电瞬间它又会阻碍电流的减少。

线圈（电感）如果圈数很少，内阻是非常小的；如果直接接到电源的正极和负极，因为电流从电源正极单向流去负极，只有通电一瞬间试图阻碍电流的增大，接着电流就直接通过电感，等于直接短路了。

当然如果线圈圈数很多，它的内阻也可以很大的，就像继电器内部的线圈（几十Ω~几百Ω），可以用来做电磁铁。

由于电感有着阻交流通直流的特性，电源电路中经常加入电感用于滤波或者抗干扰，使电源更稳定

所以在直流电路中线圈（电感）是否拉直，通过的电流都是一样的，当然，拉直后就没电感量了，也就失去滤波的作用了。

• 在交流电中，电流的流向是不断变换的。电流从上方向流入时，电感试图阻止电流增加；电流换向后，电感继续试图阻止电流增加。所以电感可以隔交流。当然交流电的频率和电感的电感量都要达到一定的大小
• 电感阻抗计算：X=2*π*f*L，频率越高，电感量越大，电感的阻抗就会越大，也就是说频率越高的交流电就越难通过线圈（电感），通过的电流变越小。所以线圈（电感）在交流电路不会短路。

• 在交流电中，如果把线圈（电感）拉直了，电感量就没了，阻抗就变得很小了，当然就等于短路了。

• 记得点赞和评论哦！非常感谢

线圈通电后会短路吗？为什么？

线圈通电后会短路吗？如果把它拉直了再通电呢？

答:线圈绕制成圈状态称为电感器。→电感器是电子设备中常用的基本元件。我们把导线绕成线圈的形式就是一只电感器。我们把导线脱胎绕成的线圈,叫做空芯电感,如下图所示。

空心电感器以空气为磁媒介，故电感量小。例如→电视机中的天线线圈等。

■我们把导线绕在铁芯上,叫做铁芯电感,如下图所示。

这种结构的电感器以高导磁的硅钢片为磁媒介，故它的电感量相对空心电感器的电感量大许多。例如老式的日光灯用的镇流器,整流设备上用的电抗器等。

另外，采用铁氧体为磁媒介的线圈的电感线圈在高频电子线路中应用较多，这种材料结构的电感器的电感量特别适用于高频开关电源及高频滤波器中，见下图所示。

■一只电感线圈,圈数绕得愈多,环绕的面积愈大,电感量就愈大;铁芯截面取得愈大,电感量也就愈大。电感一般用“L”表示,电感量的单位是“亨利”简称“亨”,用“H”表示。比“亨”小的单位有“毫亨”(mH)和“微亨”(uH),它们之间的换算关系是:

1H(亨利)=1000mH(毫亨)

1mH(毫亨)=10001uH(微亨)

在电子电路中,电感常用的符号如上图所示。

电感的特性是对于交流电的阻力很大。为了和电阻区分开来,这个阻力叫做“感抗”,用“X”表示。实践证明,电感器的感抗与电感L的大小以及交流电的频率f成正比,即电感量愈大,感抗愈大,频率愈高,感抗也愈大。电子电路中常常利用电感的这种特性来进行滤波,分离高频和低频。

感抗用式子表示如下:

XL=2πfL

式中:XL—感抗(欧姆);

f—交流电频率(赫芝);

L电感量(亨利)。

♥导体线圈在通电状态下，其周围势必产生磁场，当线圈中的电流变化时，磁场也随之变化；处在变化磁场的的线圈将产生感应电动势。这种由于线圈中自身电流的变化而引起线圈内产生的感应电动势称之为“自感电动势”。

♥根据电磁感应定律，当线圈中的电流发生变化时，产生的自感电动势，企图阻止电流的变化，其关系为:eL=-L*di/dt，可见电流的变化率越大，企图阻止电流变化的自感电动势也越大。在电流为正弦波的特定情况下，可将电感对电流的阻力用上面已经介绍过的公式表达XL=2πfL表示。式中频率f反映电流的变化率。电流变化率越高则XL就越大，即对电流的阻力越大。在一定的条件下，通过电感器的电流就小了。

♥在直流电路中，由于没有频率f，即f=0 ，纯L线圈可视为短路。

♥简单地说，有电流通过线圈时,线圈内就建立起磁场。磁场具有能量,当电流增加时,线圈磁场所储能量也在增加,当电流在减小时,线圈磁场把所储能量又释放出来。所以电感线圈和电容器一样。

■以上是以环形线圈为例来分析电感。应该指出,对任何导体来说都存在电感。当导体的几何形状、尺寸大小、所处的磁介质为 非铁磁物质时,其电感量就为定值。如提问者所说，将线圈拉成直线→那么可以理解为→1条直导线,可以理解成半径为无限大的1匝线圈的一部分,只是它的电感量非常小而已。那么它毫无疑问的是短路状态。

以上为个人观点，仅供提问者和头条的阅读者们参考一下。

知足常乐于上海2019.8.24日

线圈通电后会短路吗？为什么？

提问者问一个电感线圈通电后是否会短路？这要看线圈是接在直流电路中还是交流电路中。我们来看下面电路。▲ 电感线圈接于直流电路中。

上图中，100Ω的负载电阻R通过一个100μH的电感线圈接5V直流电压，由于线圈L的电感量很小，线圈的直流电阻可以忽略不计，故此时可以认为L是短路的，直流5V电压直接加在电阻R的两端。由于直流电的频率为零，线圈的感抗XL亦为零，若这个空心电感线圈的线径足够粗的话，直接将其接在5V直流电源的两端会将5V电源短路。▲ 电感线圈接于交流电路中。

若将一个空心电感线圈接于频率较高的交流电路中，线圈将有一定的感抗存在，不能再视为短路了。线圈的感抗XL=2πfL，式中f为交流电的频率，L为线圈的电感量。假定通过线圈L的交流电频率为1MHz，L的电感量为100μH，则线圈的感抗XL为628Ω，此时这个空心线圈将具有较大的感抗。▲ 空心电感线圈。

像上图所示的这种空心电感线圈圈数只有几匝，对直流电来说可以视为短路，但对于MHz级的高频交流电将具有较大的感抗，即使将这个线圈拉直，也只是减小了电感量，在高频电路中仍不能视为短路。

若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。

线圈通电后会短路吗？为什么？

根据提问者的意思，线圈通电会不会短路呢？若把它拉直了在通电呢？

线圈通电会不会短路取决于电源以及线圈的相关参数，线圈在电路中的应用也是很广泛的，比如继电器、变压器、电感（各种滤波电路、开关电源等），只要根据参数合理应用就不会出现“短路”烧坏线圈等现象。

电感的阻抗为直流电阻值与感抗的组合，其两者之间并不是简单地相加，而是符合三角形法则，电感线圈的总阻抗为Z= （R²+2πfL²）½。

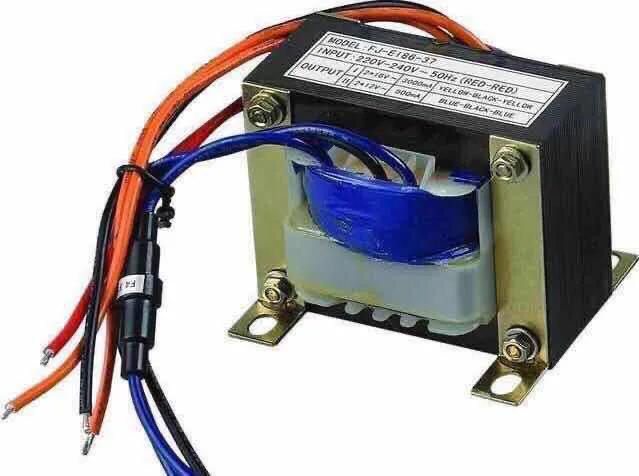

比如220V变压器初级线圈，其线圈直流电阻约为20Ω，电感量为2H，线圈最大可承受电流为0.5A，若通220V直流电，则根据I=U/R=220V/20Ω=11A，线圈电流远大于0.5A，线圈相当于“短路”而烧毁！

但是如何通200V交流电就没事，为什么？因为220V交流电的频率为50HZ，根据感抗XL=2πfL=2*3.14*50*2=628（Ω），此时电感的总阻抗Z=（20²+628²）½≈628.3（Ω），此时电感其线圈的电流I=220/628.3≈0.35（A），小于0.5A因此电感线圈能够正常工作。

如下图，电感串联在直流电路中起到滤波作用，下图为电感、电容组成的L型滤波和π型滤波，这种情况电感相当于短路状态，其直流电阻一般几mΩ~几百mΩ左右，比如某款4mH/5A的电感，其直流电阻约80mΩ，线圈最大电流为5A，电感量为4mH，通5A的直流电时，其压降只有U=IR=5A*80mΩ=0.4V。

那么串联电感到底有什么用呢？电感主要是消除高频干扰，滤除高频杂波，比如一个10KHZ的高频信号串入电路中时，由于感抗的作用XL=2πfL=2*3.14*10000*0.004=251.2（Ω），相当于串联了251.2Ω的电阻，高频信号就会被削弱，频率越大，电感的感抗就越大，同理若1MHZ的高频信号经过，其感抗约为25.12KΩ，再加上电感后端并联了滤波电容（头条@技术闲聊），其容抗为XC=1/2πfC，频率越大其容抗就越小。高频信号通过，要经过感抗和容抗双重作用后才输出，所以由电感和电容组成的L型滤波和π型滤波能够消除高频干扰。

因此，滤波电感即使把线圈拉直了再通电一样不会烧毁，只是没有了电感量，失去了滤波效果而已。若是直流继电器的线圈，即使拉直了再通电，一样不会短路，没有了电感量磁力消失而已。

感谢阅读！别忘了点个赞再走哦！若还有什么不明白的地方请评论区下方留言，若想了解更多相关知识，请关注本头条号，会持续更新内容，谢谢支持！

线圈通电后会短路吗？为什么？

不管交流还是直流，都可以让它不产生短路。交流问题没有必要阐述了，懂电的朋友全都分析得一清二楚。问题在于直流，题主少了一个最为重要的数据，你的线圈没有注明具体的长度！设想一下，线圈内的金属导线如果相当之长，形成一个相当大的电阻，你说会短路吗？所以说，有些类似的问题还不能太含糊其事。一笑而过。
