电路板上的继电器吸合后保持不住的原因是什么？怎么修？

电路板上的继电器吸合后保持不住的原因是什么，怎么修？

我绕过交流接触器的线圈，它的骨架空间是有尺寸的，根据输入电压计算绕多粗的漆包线，绕多少匝的，绕多了装不下，线径用细了，绕多了磁感力不足衔铁就没有吸力，如线用粗了，匝数绕少了，磁感力大吸力大但一会儿会发烫烧线圈。

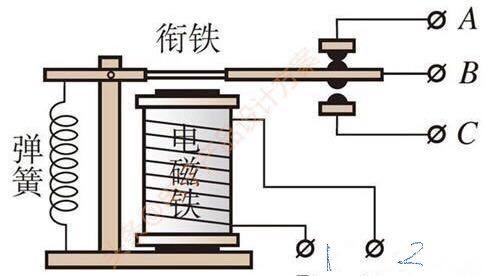

⬆️直流继电器的原理图，1、2接点可通直流电、ABC可作转换开关

大同小异，你说的电路板上的直流继电器，小则6V，大则几十状，为什么好好的会出现吸合后保持不住呢？我玩的各种电压的小继电器太多了，出现你说的情况有以下几种：

⬆️交流接触器的E型硅钢片，线绕在E的中心柱上，通电就吸合

1⃣️电压下降 比如你的继电器线圈供电为12V直流，电路板上有三极管输出稳压在12V，如果三极管的旁路电阻阻值变大，或三极管有漏电致使输出电压虽然达12V，但是电流变小了，当线圈接通后便降压，如果用万用表测量线圈两端时，电压只在10V，你拆下三极管上的电阻量一下cbe三脚的电阻值，先确定三极管坏不坏，再测电阻值，与标称不对要更换电阻。

我试验过，当9V供电时，继电器能吸合，但无力，如低于9V供电就不吸合，如高于12V供电，线圈会发烫或烧焦，电路板提供的电压很重要。

⬆️常用的继电器

2⃣️弹片变性 有种电流比较大的继电器，因为整个触点的连接是靠弹片导电，由于触点不是银类的合金，易产生阻抗而发热，久而久之就会使动臂触片发软，虽然衔铁吸力不小，但触点上无力。鉴别的方法是先测线圈电压，是否对应标称电压，如工作电压正常，再用螺丝刀挑动上面的衔铁，如果吸力强，那就是铜片变性了，要更换继电器！

3⃣️线圈匝间漏电 继电器线圈因长期接受输入偏高电压，又总是通电不断，加之散热不好，使漆包线高温变性而漏电发热，吸合力减小，检查一是电压下降，二是线圈发黑，这种情况，通过闻气味能确认。

你说的继电器吸合无力不外乎上面三点，不可能再有其它情况。

⬆️我手边的多种继电器

电路板上的继电器吸合后保持不住的原因是什么？怎么修？

电路板上的继电器吸合后保持不住一般有两个原因

• 维持吸合的电压不足
• 继电器的触点损坏，导至接触不良

继电器的工作原理

• 继电器其实就是通过电磁的原理使触点闭合和断开
• 当电磁铁通电时，产生磁力，吸住衔铁，使触点闭合

• 当电磁铁断电时，失去磁力，由弹簧力作用，使触点断开

继电器驱动方法

可以用NPN或者PNP三极管来驱动继电器工作

电压不足导至继电器不能维持吸合

• 继电器工作吸合后，要维持吸合状态，提供的持续电压必须达到它的规格要求，在设计电路时，一定要考虑电源的电压和电流是否够用。如果电源提供的电流不足，就会拉低电压，导至继电器断开
• 也可能设计的继电器驱动电路不合理，导致三极管没有进入饱和导通状态，导致继电器有时候不能吸合

继电器的触点损坏，导至接触不良

• 使用继电器时，一定要注意负载的功率，不要超过继电器的规格要求。电流过大，触点会发热，导至触点失灵
• 使用继电器时也要注意负载的类型，感性负载的话，一定要选用合感性负载工作的触点的继电器，不然会导致触点容易粘连，导致失效
• 使用继电器时，也要防止触点闭合或者断开时产生拉弧，产生拉弧会使触点发热或者粘连，导致失效。在负载功率较大的应用场合，建议增加过零检测电路，让继电器在零点的时候闭合。

欢迎关注@电子产品设计方案，一起享受分享与学习的乐趣！关注我，成为朋友，一起交流一起学习

• 记得点赞和评论哦！非常感谢！

电路板上的继电器吸合后保持不住的原因是什么？怎么修？

一般电路板上用的都是小功率的电磁继电器，这种继电器的吸合是靠继电器线圈通电后使铁芯产生一个磁力来保持触点吸合的。若继电器线圈通电后其触点无法保持吸合，可以先看一下继电器的机械结构是否损坏，有的继电器因触点所控制的负载电流过大，可能会发热变形，导致其机械结构出现问题，这样便可能会使触点无法保持吸合。

继电器触点无法保持吸合的另一种情况就是加在继电器线圈两端的电压低于继电器额定工作电压太多，导致其铁芯产生的吸力较弱，从而使触点无法保持吸合。一般常见的有以下两种情况。像上图所示电路，单片机输出的控制信号通过三极管驱动5V继电器工作。若9013三极管充分饱和导通时，三极管c-e两极之间的压降约为0.3V，此时加在5V继电器线圈两端的电压约为4.7V，继电器触点是可以保持正常吸合的。假设三极管基极电阻R1和R2取值不合适，导致三极管不能饱和，而是处于线性放大区，此时三极管c-e两极之间的管压降较大，这样就会导致加在继电器线圈两端的电压偏低，其铁芯产生的磁力较弱，从而使其触点无法保持吸合。有些继电器是直接采用IC来驱动的，此时若继电器线圈的工作电流偏大，而IC又无法输出足够大的驱动电流，这样也会导致继电器线圈两端的电压偏低，从而使其触点无法保持吸合。譬如上图电路中，用NE555直接驱动5V继电器工作，若继电器的工作电流过大，便会导致IC的输出幅度减小，这样也会导致触点无法保持吸合。

电路板上的继电器吸合后保持不住的原因是什么？怎么修？

电路板上的继电器，一般体积比较小，钱圈工作电流很小，又一些为了减小工作电流，内部有一小永久磁铁，辅助吸合和保持。如果是这种形式的，是永久磁铁磁性减弱，不能保持，如果没有磁铁的，都是靠线圈的，那就是供电电压有问题或者控制电路有问题。测量一下吸合时候的线圈电压，是否达到标注的工作电压。一般是控制电路的三极管出现问题。当然，还有一些不常见的原因，不在啰嗦。

电路板上的继电器吸合后保持不住的原因是什么？怎么修？

要想保持继电器长期吸合，继电器线圈必须要有适合继电器的电流电压。

电路板上的继电器吸合后保持不住的原因是什么？怎么修？

整体板整体供电，一般是负载过大，导致控制板电压降低，继电器线圈失流减磁，导致继电器断开。

继电器控制板与工作部件是独立电源，一般是控制极线性变差，检查信号端波形与控制继电器端电流，重点检查放大器件的电容。

首先排除继电器工况。
