USB的5V电源怎么才能简单的转换成3.7V？

USB的5V电源怎么才能简单的转换成3．7V？

答：你的提问说明你没搞过这些小制作，3．7V的锂电池充足电是4．2V，在没有保护板的锂电池必须控制成输出4．2V充电，多0．1V也不行，因为我充鼓了几块锂电池。怎么办？

1⃣️你家里有旅行万能充电器，它是直接对多型号手机锂电池充电的，输出正好4．2V，你可以把输出＋－线引出即可直接安全充电。

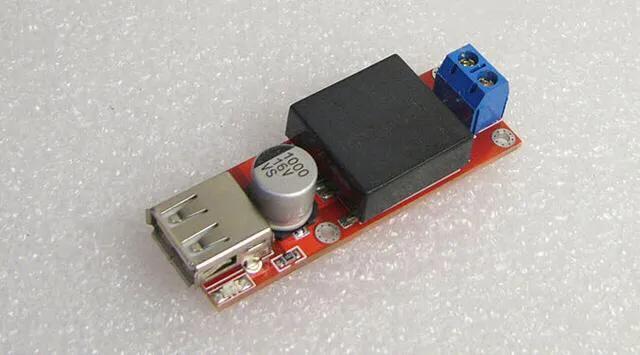

2⃣️如你图上的，想把5V充电器改成3．7V，只要在USB接口输出后的正线上串联两只整流二极管即可降去1．4V，为3．6V、手机电池有的标称3．6V、有的标称3．7V，这个电压你用它干什么？它是不可以代替充电的。⬇️图的输出小，你充电池它就发烫、

3⃣️我改做了几个USB5V充电器，只要你把盖子打开，在电路板输出的地方找到一个光耦四脚，对着输出端的＋－两脚上并联一个小的可调电位器，如＋－短路输出电压为0，你调节它能输出电压在0～5V内，任你边旋转边量输出，你如果调成准4．2V那就变成手机锂电的万能充电源了，适用于没有保护板的18650锂电池充电。⬇️标有0238处两脚上并联小微调

4⃣️只要你的电池上有保护板，你别担心，直接用这个5VUSB给电池充电，因为保护板耐5V不会充坏电池，这种开关电源有恒流恒压涓流充电设置，它会根据电池的电量变化的，充足了不关电也不出问题，这些实验我做多了才有经验。⬇️万能充电器输出4．2V

谢谢你的阅读🙏！

USB的5V电源怎么才能简单的转换成3.7V？

USB的5V电源转换为3.7V容易，但3.7V电压并不适合给锂电池充电

想把5V转换为3.7V很简单，只需要用可调电压的线性稳压芯片就可以了，比如LM317。因为标称为3.7V的锂电池，它的充满电压是4.2V，所以用3.7V给锂电池充电是充不满的。

锂电池最怕就是过度充电和过度放电了。它的充电需要分为四个过程：激活充电、恒流充电、恒压充电和涓流充电。

激活充电：电压过低时，需要用较小的电流对锂电池进行激活充电。

恒流充电：电压升高后，可以改为恒充快速充电。

恒压充电：当电压升高到4.2V后，需要改为4.2V恒压充电，并且充电电流逐渐减少。

涓流充电：充满后，改为涓流充电，维持锂电池的满电。

对锂电池充电，需要用到锂电池充电管理芯片。比如用TP4057ST26P设计下图的充电电路。TP4057ST26P只有6个引脚，封装是SOT-23-6L，尺寸非常小。成本和尺寸都非常有优势。

充电过程红色LED亮，充满后绿色LED亮，外围元件非常少，稍有电子基础的朋友完全可以做到。

还可以网上购买单节锂电池充电保护板，样就更简单的，锂电池按正负接到BAT+和BAT-（注意正负极不要接反哦），5V的USB电源插到保护板的输入就可以了，非常简单。

如果还是想得么3.7V的输出电压，可以用LM317设计一个可调电压的电路，如下图

Vout=1.25V x (1+R2/R1)，当R1=120R，R2=235.2R时，就可以得到3.7V的输出电压了。如果想得到4.2V的直流电压，可以把R2调整为283.2R就可以了。

当然，不建议直接用4.2V的电压给锂电池充电。

• 记得点赞和评论哦！非常感谢！

USB的5V电源怎么才能简单的转换成3.7V？

题目是想把5V转化为3.7V给锂电池充电，锂电池充在充电时需要充电管理，防止电池过充，所以需要用到充电管理芯片。3.7V锂电池的充电截止电压为4.2V，这里给大家介绍一款单节锂电池专用充放电管理芯片：CN3152。

该芯片可以对单节锂电池进行充电管理，具有恒流充电和恒压充电两种模式，可以提高充电效率的同时，对锂电池进行最大可能的充电保护。该芯片集成度较高，封装为SOP8外设电路非常简单，节约成本、节省PCB空间。所设计的电路如下图所示。

该芯片的恒压充电电压为4.2V，精度为1%，充电电流通过外接电阻可以设置，最大充电电流为1A。并且具有过压、欠压保护功能，集成了充电指示灯、NTC温度检测等功能。

温度检测功能

在第一引脚，接入NTC热敏电阻可以实现电池温度的实时监测，如果该管教的电压低于输入电压的45%，则表明电池温度过高；如果管教电压高于输入电压的80%，则表明电池温度过低，以上两种情况都会被禁止充电。只有当管教电压在45%和80%之间时，电池才正常充电。如果不需要该功能，只需要接地即可。

充电电流的设置

第二引脚为充电电流设置引脚，通过外接一个电阻来实现。具有预充和恒流充两个阶段，在预充阶段，第二引脚的电压被限制在0.12V，在恒流充阶段，该管教的电压被限制在1.205V。充电电流的计算公式为：I=V2×1011/R。其中R为外接电阻。

正在充电状态指示灯

第七引脚为正在充电状态指示灯，内部电路为漏记开路输出。正在充电时，该引脚输出低电平，否认处于高阻状态，所以可以以灌电流的方式设计一个红色LED，如果灯亮则表明正在充电。

充电完成状态指示灯

第八引脚为充电完成状态指示灯，内部电路为漏极开路输出。当充电电流小于所设置的恒流充电电流的10%时，则输出低电平，否则输出高阻态。所以，可以以灌电流的方式接一个绿色的LED灯，如果灯亮则表明充电完成。

USB的5V电源怎么才能简单的转换成3.7V？

1865O锂电池在保护下充电充不到4点2伏。到4伏就被保护啦。有的甚至在3点9伏被保护啦。是充不到4点2伏。我用香港设计，深圳制造并带有充电为红灯，充满电为绿灯。充满电为4点O伏。的充电器充电。

USB的5V电源怎么才能简单的转换成3.7V？

4056充电版，某宝上1块2一个。

USB的5V电源怎么才能简单的转换成3.7V？

3.7V只是锂电池的标称电压，一般的锂电池充满电是4.2v。然而并不是用4.2v恒压电源就可以给锂电池充电了，因为锂电池初期直接用4.2v恒压充电会导致电池过热，甚至爆炸。所以锂电池充电都是先恒流再恒压，自己做充电器建议买成品，比TP4056这样的成品板，一块多包邮。
