既然电磁炉是高频，能不能把线圈绕在磁芯上，当大功率电源用呢？

应＂首页＂邀答！

既然电磁炉是高频，能不能把线圈绕在磁芯上，当大功率电源用呢？

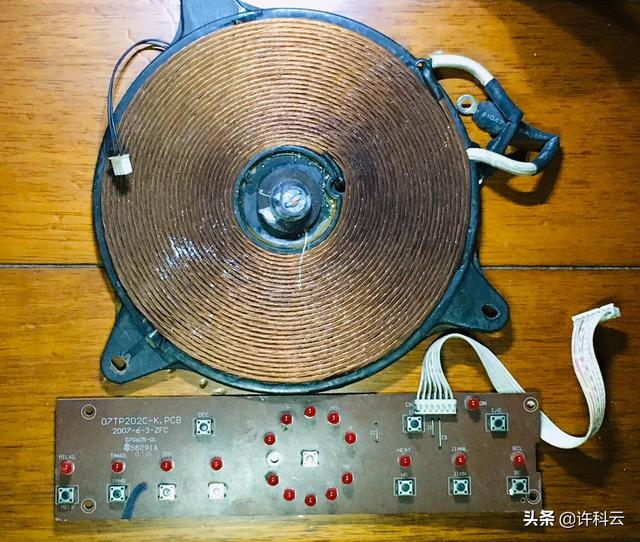

我拆解并收藏了几个电磁炉的内部电器元件，你说的是里面的一个漆包线绕制的象蚊香盘的铜丝饼子⬇️我收藏的这个叫发热线圈、看电磁炉的线路图⬇️里面也是220V交流经过桥式整流.如果把所有附属电路分离后来看，电路多简单啊，只要让功率管振荡起来，这发热线圈就产生2～3KHz的振荡，它跟手机无线充电原理一样，下图是功率管⬇️产生的的高频振荡会做功的。

它的工作原理：

你说的要把这个铜饼子发热的线圈重新绕到磁棒上做大动率电源，可以啊！你要找大的高磁体象那种互感器尺寸的高磁体，把这个线圈绕成初级，次级还要绕粗线，产生高磁感应。

因为它的振频在约3KHZ，必须象手机充电器还要对输出进行二极管加电容整流滤波，才能得到直流输出，到底能得到多高电压，要先用20匝线圈试绕通电整流后测量电压，要绕多少匝才为1V，有了比例再重绕你要的直流电压圈数就成了。

这是只是理论，真正按这个电磁炉改革，它里面有保护和启动电路，在发热线圈检测不到有锅子时马上就关机，你只能利用功率管来产生振荡，总之它不合算，损耗大。

记住：3kHZ的振频区别于50Hz的工作要求！

谢谢你的阅读🙏！

既然电磁炉是高频，能不能把线圈绕在磁芯上，当大功率电源用呢？

这是一个好主意，完全可以。

如果我们把炉盘的铜线改出来，换成螺旋管状的线圈我们就能够做一个金属加热的装置，通过加热可以对铁质金属做退火和淬火处理。

不过改制的时候尽量不要改变线圈的匝数，同时要控制好线圈的直径，因为这与要加热的金属大小和消耗的功率有关。

也就是电磁炉加热的功率要与被加热的工件大小相匹配，如果有些电磁炉安装有干锅的装置，应设法拆除。

当然在实验中可以在电磁炉的前边，安装一个有过载功能的空气开关或热继电器。从较小的过载整定值开始，逐步找到对应工件大小与过载整定的关系。

初步查了一下可用JR10型热继电器作为过载保护，原则是热继电器的最大整定电流要等于电磁炉的额定电流。

电磁炉电源线与继电器接线时，可利用接线端的任意两根导线即可，其中一根空置不用。

既然电磁炉是高频，能不能把线圈绕在磁芯上，当大功率电源用呢？

提出这个问题，大概是想获得一个大功率隔离电源，如果绕在磁芯上做初级，次级输出，理论上是可行的。但要看用这个大功率电源来做什么用，如果要稳压恒流之类肯定不行，如果用产生的高频交流电加热甚至电焊应该是可以的。

既然电磁炉是高频，能不能把线圈绕在磁芯上，当大功率电源用呢？

不可以

既然电磁炉是高频，能不能把线圈绕在磁芯上，当大功率电源用呢？

完全可以。

无线充电道理就是这么简单。

电磁炉是变压器初级线圈，有高频交流电，电磁炉面板处有很强的交变磁场，锅相当于闭合线圈，感应电流使锅底发热。

如果把锅换成线圈，线圈两端就会有感应电压。无线充电器基于电磁感应原理实现的。

只不过，你提出的线圈当做大功率电源，没有应用价值。因为电磁炉要用电，家里的插座就是电源。

如果追求高频交流电的特性，也没有应用价值。开关电源就是这么做的。

既然电磁炉是高频，能不能把线圈绕在磁芯上，当大功率电源用呢？

100多年前的电磁炉都是工频的，电路极其简单，做成后几乎就是永久性的，可靠性高，效率高，但致命的弱点就是噪音，几乎能要人的命，至上世纪七十年代末，硅平面工艺成熟后，出现了大功率，高反压晶体管，人们才制成现在的电磁炉，它的频率只是躲开了人耳的听觉频率，设在超声段，远低于射频，可以想将电能远传是不现实的
