这块3.7V锂电池保护板的B-,P+怎么接?

左边的软排线被我拆断了,B-,P+可不可以直接从板上接出来,最好能标记一下。另外,左边那个软排线是什么构造,刮开之后好像是一整块导电的物质,怎么引两条导线出去的?

这块3.7V锂电池保护板的B-、p+怎么接?

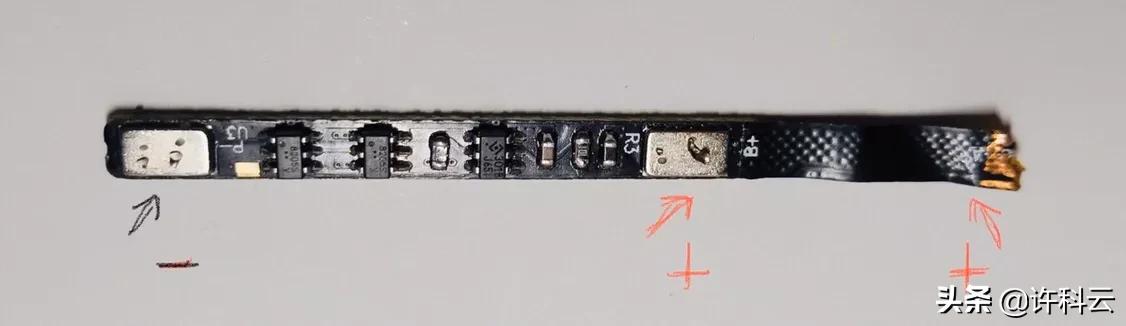

1⃣️手机电池上的保护板内面对着电池有两个桩头接电池,⬇️图(红为+,黑为-)正面还有三个桩头对着手机上的三个弹片,充电和放电共用,你发的这个图是里面对着电池的,左边黑-接电池负-极,红的正+极桩头对应电池的焊接点,因为保护板结构不同原理相同,你没有发一张正面图,不知那三个桩相对位置?你也可用万用表10k档量吧!

2⃣️你看⬇️图的标记,左边两个入端正负,右边三个出端,(三个出端就是电池上对应手机的三个桩)

3⃣️保护板的正极入出是共一条直线的,你用万用表电阻挡,将表笔颠倒量这两桩头,表头指针都指到零。

4⃣️你再量正+、负-极,红表笔对正极,黑表笔对负-极,表头指针指到零,将表笔交换量,阻抗大,表针动作小。把原理图看懂了就行!

这电路板的理论能写个长篇,这里只讲点儿通俗的接法,你看我自已接的线。

谢谢你的阅读🙏!

这块3.7V锂电池保护板的B-,P+怎么接?

P是Power,B是BAT,一般是这样的
