3个开关控制一个灯，该怎么接线？

三个开关控制一盏灯，该如何接线，其实这个问题想问的是三个地方控制一盏灯应该如何接线，这也就是典型的三控开关接线问题，下面家居杂坛就来给大家分析三控开关如何接线。

1. 如果想布置三控开关，我们首先要从配电箱的空气开关下口开始布置线管，一直布置到最后一个开关，可以使用20线管；
2. 布置好线管以后，我们需要准备电线若干，准备双控开关两个，过路开关一个，双控开关放在两端，过路开关放在中间位置；
3. 准备材料以后，我们就可以布线了，空气开关到灯布置两根线一根火线一根零线，火线从分线盒直接进第一个开关，也就是第一个开关和空气开关之间需要一根线，第一个开关至第二个开关之间两根线，第二个开关和第三个开花之间也需要两根线，第三个开关和灯之间需要两根线，这些线都是火线作为控制线使用，地线另外单独敷设。

1. 我们可以看下面的图片，家居杂坛来给大家讲解一下三地控制一盏灯的接线方法，主要分为四个步骤，具体操作步骤如下；
2. 第一步是从空气开关接出来两根线，一根火线和一根零线，火线进第一个双控开关的上口，零线接灯；
3. 第二步是从第一个双控开关的出线端接出来两根控制线，分别接到过路开关的上口接线端子上；
4. 第三步是从过路开关的下口出现端子上分别接出一根线，接到最后一个双控开关的上口接线端子上；
5. 第四步是从最后一个开关即双控开关的下口接线端子接出一根线，接到灯上，然后再把零线接到灯上，这样三控开关的接线就全部完成了。

关于三个开关控制一盏灯，该如何接线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家参考交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

3个开关控制一个灯，该怎么接线？

三个开关控制一个灯，怎么接线？这个问题我来回答。

要使不同地点的三个开关都能有效地控制一个灯的开与关，相比用一个开关控制一个灯或两个开关控制一个灯的接线要复杂得多，并且选用开关也有讲究，否则达不到控制要求。

一、开关选择：两个双控开关（双联开关）和一个多控开关（双刀双掷开关）。见下图：

（图一、双控开关）

（图二、多控开关）

二、接线：双联开关有三个接线端子，即：一个公共端L、一个常闭端L1及一个常开端L2。图二所示的多控开关是由两双联开关组合而成的，有两对常开、常闭点，其中一组常开点与另一组常闭点相连接，而常闭点与另一组的常开点相连接，也称跳线。

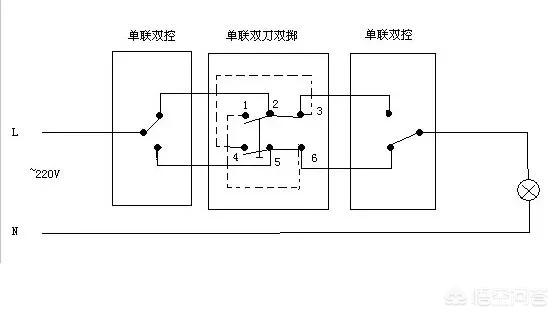

电路图：

（图三，三开关控制一个灯电路）

实物接线分四步：（示例）

第一步，接第一个双联开关与多控开例关的连线。见下图所示：

（图四。）

第二步，多控开关与另一个双联开关的接线。见下图所示：

（图五。）

第三步，双联开关与照明灯相连接。见下图所示：

（图六，开关上红色线与灯头的火线接线端相连）

第四步，将图四中与开关连接的红色线的另一端接电源火线上；将图五中与灯头相接的黑色线的另一端接电源的零线上，至此接线完毕。这时三个不同地方的开关就可以任意控制灯的点亮与熄灭了。

3个开关控制一个灯，该怎么接线？

我们通常把墙壁开关的控制方法分为三类——单控、双控和多控。一个开关控制一盏灯，叫做“单控”；两个开关控制一盏灯，叫做“双控”；超过两个开关控制一盏灯，叫做“多控”——所以，无论是三个开关还是三十个开关，它们的接法都是一样的。

三类接线方法，对应三种开关——单控开关、双控开关与多控开关（又叫“中途开关”），它们的区别体现在背面的接线柱数量上（正面都一样）：

在多控线路中，我们需要用到2个双控开关和N（控制点数量）-2个多控开关。比如三个开关控制一盏灯，就需要2个双控开关和1个多控开关。

三个控制点，分别是A,B,C，布线时，火线拉到A点；零线经过灯具（以下称“灯线”）拉到C点；在AB，AC点之间，分别连接两条电线——布线完成后，就是下面这样的：

再多几个控制点也是一样，除了两端控制点接入火线或灯线以外，其它控制点之间都用两条电线相连。

推荐买四接线柱的开关，可以直接投入使用。如果你已经买了六接线柱的开关，则需要先准备两根电线，按照下图所示的方法，在开关上进行接线：

接线后，实际上依然只剩下了四个接线柱：

最后，在有灯线或零线的接线盒上安装双控开关，在中间的接线盒上安装多控开关，接法如下：

这是三控，再多几个控制点也是一样的（刚才以四接线柱为例，现在以六接线柱为例）：

最后放一个原理图：

3个开关控制一个灯，该怎么接线？

一个灯接三个开关怎么接?

答；实际上这种接法，只需要用两只双联（有常闭、常开的三个头），和一只两位双联开关，就可以在三个地方来控制一只白炽灯（或其它照明灯具）。

控制电路原理图如下图所示。 这种电路适用于在三地控制一盏灯，如需要在床两边和进入房间通道三处同控制房间的同一盏照明灯等。

两位双联开关实质上是一个双刀刀掷开关（SA2-2开关2）。

图中的SA2有两组转换触点，其中S2-1为一组，S2-2为另一组，图中用虚线将两刀连接起来，表示这两组开关是同步切换的。也就是说，当操作该开关使SA2-1的③脚与②脚接通时，SA2-2的③脚与②脚也同时通。

只要看懂上图所示电路的工作原理，那就清楚好办了。

SA1、SA2开关的位置固定，操作SA3。 当SA1开关的③脚与②脚接通时，如果SA2开关的③脚与②脚接通；此时操作SA3，使③脚与①脚接通，则白炽灯EL点亮；使③脚与②接通，则EL无法形成闭合回路，EL灯熄灭。

当SA1开关的③脚与②脚接通时，如果SA2开关的③脚与①脚接通；此时操作SA3，使③脚与②脚接通，则白炽灯EL点亮；使③脚与①脚接通，则EL灯熄灭。

当sA1开关的③脚与①脚接通时，如果SA2开关的③脚与①脚接通；此时操作SA3，使③脚与①脚接通，则白炽灯EL点亮，使③脚与②脚接通，则EL灯熄灭。

上面说的比较麻烦，下面简单来说。 火线来的电→FU→SA1→③→SA2的②→SA3的①→SA3的③→EL→零线。 火线来的电→FU→SA1的①→SA2-2③→②→SA3的②→SA3的③→EL→零线。

以上个人观点仅供参考。希望对提问者有一点帮助。

知足常乐2018.4.22于上海

3个开关控制一个灯，该怎么接线？

谢邀！三个开关如何控制一盏，其电路图如下：首尾的 k1 和 K3 是单开双控开关，实物图如下：单开双控开关，是单刀双掷开关，原理图如下：中间的 K2 是中途开关，原理图如下：中途开关，目的是为了实现在三个或三个以上的位置控制电路的通断。因此，它也叫＂双路控制开关＂，或＂多控中间开关＂。其实中途开关，它是一个双刀双掷开关，而且双刀联动。中途开关的正面和单开双控关开一样，只有一个翘板，但内部结构不同：它有六个接线端，分为三组，只不过有两组接线端的接法是固定的——两两直接相连——为了用户方便，产品设计时已将这两组接线端连接，并且内置。因此，面市的中途开关只有四个接线端。实物图如下，接线参考图如下：

友情提示：① 由于三个开关与灯不在同一空间，必务确定开关的进火的线与灯具的零线是同一回路，否则，势必会引起某些回路断路器的漏电保护器频频跳闸；② 要根据布线的实际情况和灯所在的位置，来确定这三个开关 K1、K2 和 K3 具体的位置，即：火线先进哪个位置的开关，哪个位置用中途开关，火线最后从哪个位置的开关连接到灯具。

拓展：如果需要在 N 个位置控制一盏灯，那么，首尾两个位置分别安装一个单开双控开关，其它 N－2 个位置均安装中途开关。

个人观点，谨供参考，希望能帮到你。

3个开关控制一个灯，该怎么接线？

主要是三控及多复杂一点，买个多路开关一学就会，多路开关有4个脚，也有6个脚的，4脚内部接了跳线，6脚要按图外加跳线。
