带开关的插座怎么接线？

带开关的插座，基本上可以实现三种功能，分别是开关控制三孔或者是五孔插座；开关带插座并且单控一盏灯；插座带开关且可以双控灯。下面家居杂坛逐一给大家介绍上述三种开关的接线方法。

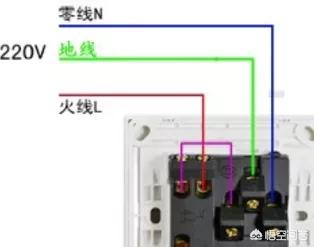

1. 如上图图片，是一个带开关的三孔插座，总共有五个接线柱，从左到右分别是零线N，地线E，跳线L1，火线L，跳线L2；
2. N接在零线上，E接在地线上，跳线L1和跳线L2连接，L接在火线上；
3. 有的开关的跨接线是在开关内部跨接好的，就不需要再另外接线了。

1. 如上图，有火线接线柱，零线接线柱，地线接线柱没画出来，还有跳线的接线柱；
2. 我们只需要把零线接在零线接线柱上，火线接在火线接线柱上，然后火线在跳线至开关火线接线柱，开关出现接在灯上；灯的零线要接在主零线上；
3. 这样我们就可以实现插座的正常使用和开关对灯的单控接线。

1. 如上图，这个接线要与一个双控开关进行配合接线，下面就以上图开关接线为例来给大家介绍插座带开关并且双控灯的接线方法；
2. 零线接在零线接线柱上，地线接在地线接线柱上，然后另外一个接线柱跟火线跳线连接，最后剩下L1和L2接线柱，分别接双控开关的两根灯的控制线，灯的零线接在回路零线上；
3. 通过上面的接线方法，我们就可以完成带开关的插座并且带双控的接线。

关于带开关的插座如何接线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家，以上都是个人观点，如有不足之处欢迎大家留言讨论！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

带开关的插座怎么接线？

带开关的插座，首先要看底盒内放了什么线。也就是这个开关所要控制的东西是什么。一般就两个情况

1:控制这个插座，控制插座的话，让火线进开关，再跳线至插座火线端子，零，地接相应端子。这样开关就起到控制插座的效果。

2:控制某一个灯，控制灯又要看这个开关是单开还是双联。

a:单开的话，找到灯线火线，并从插座火线端跳出一根线接入开关即可。插座接相应端子就行。

b:双联开关下，插座接线不变，双联线接开关L1，L2,端，如果灯线火线在底盒内接进L端，如果灯线未进底盒，电源火线接进L端。这样就达到双联效果，插座也照常使用。

带开关的插座怎么接线？

开关控制插座如何接线，需把握一个原则：把插座当成负载，电源的火线先进开关，开关的出线再连接插座的火线。

开关带插座的面板（以一开带五孔插座为例），大致可分为两种：

１. 一开单控五孔插座。

接线原理图如下，
火线先进开关的一个接口 L ，再将开关的另一个接口 L1 和插座的火线接口 L 相连。

但是，一开单控五孔插座的实物，因生产厂家不同，开关的两个接口标记略有不同。如下图，

① 开关中的两个接口是 L 和 L1，② 开关中的两个接口是 COM 和 L1，③ 开关中的两个接口是 L10 和 L11

附：

① 单控开关只有两个接口，实际操作中，可以不分进线和出线。

② 有的一开单控带插座中的开关只有一个接口；它的进火线接口是内置的，已经和插座的火线连结在一起。如下图，开关只有一个接口 L1 ，并且是出火线接口。

２. 一开双控五孔插座。

一开双控开关有三个接线口 L（公共脚）、L1、L2。

接线原理图如下，

只要认清楚公共接口，进火线从公共接口进入，再由其中一个出火线接口 L1，或 L2 和插座的 L 接口相连，另一个接口空着。

同样，生产厂家不同，双控开关的三个接口标记也略有不同。如下图，

① 开关中的 L 接口为公共端接口，L1 和 L2 为出火线接口，② L1为公共接口，L11 和 L12 为出火线，③ 开关中的 L 为公共端接口，1 和 2 为出火线接口，将接线原理图和实物对比，或许能帮到你。

个人观点，供参考。
