家装电路图该怎么画？

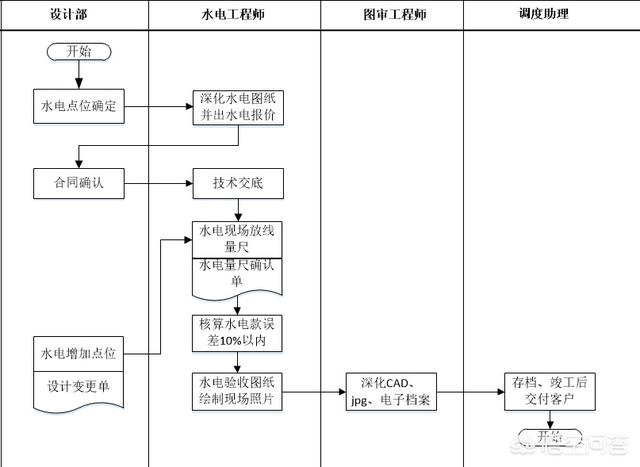

家装电路图该怎么画？首先要给大家说说家装电路图的绘制及施工流程，让大家对家装电路的流程做到心里有数：再来给大家详细讲讲电路图如何绘制：
第一步是绘制强电点位平面布置图，在确定所有用电点位以后，就可以绘制点位平面图了，它包含开关、插座等所有用电点位的准确定位（标高、距墙尺寸、安装方式等），见下图
第二步是绘制弱电点位平面布置图，包含有线电视、网络、音响等所有用电点位的准确定位（标高、距墙尺寸等），见下图
第三步是绘制线路布置图，包含有强电、弱电网络、有线电视、智能家居、音响等所有电线的走向、定位的准确尺寸（标高、距墙尺寸等），见下图
这样家装的电路图就绘制出来了，以上都是青蛙自己画的CAD电路图纸，截图不太清晰，有需要原图的可以私聊我。青蛙原创，打字不易，多多关注青蛙，给点赞评论转发！
家装电路图该怎么画？
电路分为强电和弱电。
一，确定天花灯具位置。
二，确定开关位置
三，确定开关控制灯具。
四，强电布线，需要考虑分几个回路。需要把开关和强电插座全连接到。
五，弱电布线。
