家里的配电箱怎么配置？

感谢邀请！家居配电箱是家庭用电的总枢纽，每个家庭都要认真对待。青蛙就来给各位说说家居配电箱到底该如何配置？希望你花两分钟一定要看看，不然装修完就会后悔。

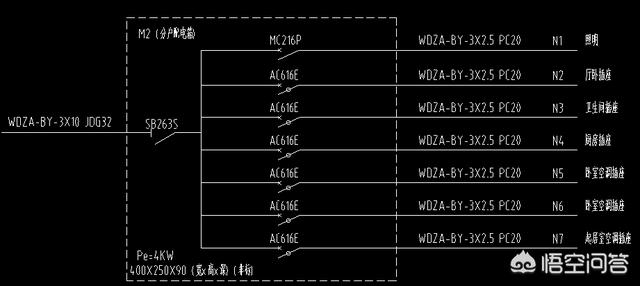

首先是家具配电箱的配置依据：回路的划分，划分为照明1回路，卫生间1回路，厨房1回路，卧室空调各自1回路，起居室空调1回路，分好回路以后，绘制配电系统图，详见下面系统图

第二步依据系统图，配置空气开关：照明回路16A空气开关，插座回路16A漏电保护器，总开关选用2P 63A空气开关，具体配置见下图

空气开关的选择很重要，我们不能贪图便宜，我建议选择现在国内一线品牌施耐德，ABB，西门子等，其产品质量有保证。

第三步就来选配电箱箱体，市场上家具配电箱箱体有很多种，你是不是觉得无从下手？那么我建议你就选用钢制成品箱体PXT，通过国家3C认证，符合GB72513.3-2006,安全性能高，如下图

通过以上三步，你就可以选到放心的家居配电箱了，如果你满意就给点个赞!

家里的配电箱怎么配置？

怎样配置配电箱？

由于题主没有讲明白配置的是哪一种配电箱，暂且认定为家用配电箱作为讲解。

现在家用配电箱一般选用的是暗装式，根据房间多少用电器大小不同，选用不同回路的配电箱，建议是12路配电箱，由于每个箱子的尺寸会根据品牌漂浮不定，所以我们在购买的时候要量好尺寸。

有的箱子是分上下两排，有的是只有一排，而且有的箱子内部有零线，地线汇流排，都要按需购买，家庭电路中，可以不选用汇流排直接接入空气开关就可以了。

买了12路的配电箱，其实如果你是三室两厅的房子，很有可能用不了12路的，下面就详细的计算一下回路情况。

厨房单独一路，三个卧室分别一路，客厅，餐厅分别一路，所有照明可为一路，大立柜空调一路，三个房间空调可分为两路，卫生间单独一路，这样计算一下大概是11路的情况。

分好了回路下面就是要安装断路器，根据上面回路的情况，我们一一对应选择合适的断路器，下面做个详细的报表。

装配配电箱里的空气开关一般是有两种方式:

第一种是使用带有漏电保护的空气开关作为总的开关，后面所有的回路使用1P空气开关，这种方法可行，但是如果某一条线路漏电跳的就是总开关，无法能够第一时间找到漏电的地方。

第二种是使用两批空气开关作为总开关，后面的回路中带有插座的装漏电保护开关，这也是大部分人的装配方法，而且如果某一条回路有漏电跳的是单独的回路不跳总闸，所以检修起来比较方便。

有了装配思路就要选择合适的空气开关容量，总开关建议使用的是40-63A，房间比较多，用电器比较大的可以适量提高，一般家庭63足够，有些家庭会在总保护器之前还增加欠压保护器，有效保护家庭用电安全。

客厅以及餐厅建议选用25A，2.5平方铜芯线即可。

卧室也可以使用25A空气开关，2.5平方铜芯线。

卫生间因为大功率用电器比较多，建议选用32A，4平方铜芯线。

厨房建议选用32A，因为厨房的用电器有微波炉和电饭煲，有的人还会使用自动洗碗机等，4平方铜芯线。

照明电路选用16A，1.5铜芯线足够。

大立柜空调选用32A，4平方铜芯线。

卧室的挂式空调可以跟房间的插座并为一路，这个时候我们就要把卧室的空气开关换为32A。

以上所列举的情况为一般家庭使用，如果是复式或者是别墅，会有不适用的情况。

我是电气小行家，专业从事电气维修调试工作，欢迎咨询评论关注转发，谢谢大家！

家里的配电箱怎么配置？

怎样配制配电箱？

答；制作配电箱的标准为GB7251.1；如果是自己单位制作配电箱，那么必须得注意安全第一。

配电箱是一种连接电气设备与动力主电源(配电柜)的过渡保护装置；至于说怎样配制，得需要根据被控制电气设备的输入功率来选择配制。

其中包括选择各种型号的断路器(包括剩余电流动作保护器)、熔断器、测量仪表(电压表、电流表)、分路断路器、三相四线插座、单相插座、电源指示灯、输入输出接线端子排、PE接地保护装置、交流接触器(热继电器)、互感器、电能表、时间继电器、温度控制器、启动停止按钮等。

根据上述要求，选择能够比较宽松地容纳所要求的电气元器件和摆放方便人工接线、维修更换元器件。正常使用运行时，可借助于手动或半自动、全自动来接通或分断输入输出电源回路。被控设备故障或需要临时检修停电，借助于其它保护元器件切断电路或报警；借助于配电箱表面安装的各种仪表观察被控设备的运行电压、电流等等。

至于配电箱内部的安装导线、各种型号的接线鼻也必须达到其被控设备的额定工作电流；包括梅花管、热收缩管、接线端子排的额定工作电流；包括各种元器件的摆放位置与自然散热问题、紧固螺丝、安装导轨、塑料线槽；

简单地说，真正配制一个合格的配电箱是很有讲究的；其安全性、技术性、通用性环环相扣；如果你是一个动手能力DIY比较强的师傅级别的，参考其它配电箱，相信可以配制一个合格的配电箱。

以上为个人经验之谈，仅供提问者参考。

知足常乐2019.2.12日于上海

家里的配电箱怎么配置？

一般很多人在家中装的时候，想必除了美观和舒适之外肯定也会很在意实用性，尤其是家中的一些用电的安全也是我们最注意的事情，毕竟水电都是非常重要的，尤其是电的使用更是会影响我们今后生活的安全问题，那么要是我们在装修的时候，配电箱接线出了问题的话，以后入住之后也会存在这一些安全隐患，所以今天我们要跟大家说说一些关于配电箱接线、安装的问题，一起来看看吧！

一般我们在装修配电箱的时候，电线的连接无疑是其中最困难的一步了，这一部也是不能马虎的，除了电线需要排列的整齐之外，我们还要能清洗的看到每一条电线的电路，这样才能做好接下来的一些步骤，如果第一部就出问题的话，以后电线也很容易出问题的。

要记得电线不要全部都安装在一条主线上，基本上很多人在安装家庭配电箱的时候，会将所有的线路都安装在一条主线上，然后在通过这条主线连接空气开关，虽然这样的方式是方便没错但是也很容易出现电压太大就跳闸的情况，基本上很难保证家中大功率的电器同时使用。

另外要记得不同的线路上要记得明确的标记上标签，这样以后在使用配电箱的时候我们才能分清线路的作用，以后入会家中的电路坏掉的话，也方便我们维修。

看完了今天的生活小妙招不知道你是否学会了呢？一般你家在安装配电箱的时候是怎么做的呢？一起来说说吧！

家里的配电箱怎么配置？

怎样配制配电箱？

说实话，这种没头没脑的问题最难回答，回答结果也最难令人满意。这样的题目什么条件什么要求都没有，根本无从下手。既然已经提问了，那我也来说说我的看法吧。配电箱各种各样，根据需求，内部的元器件及布置也不尽相同。

在配制配电箱之前，首先我们要明确一点：你做配电箱的目的是什么？这个配电箱能实现什么效果？能达到什么效果？

我发现很多朋友在做一件事情之前，连自己的目的及思路都没搞清楚就开始动手。这样就会很盲目，拆了又改，改了又拆，最终的结果就是走了很多不必要的弯路。

从我个人的经验来看，制作电箱主要步骤分为：清楚目的--设计电路--确定主要元件规格型号--画出电箱内元件布置图--确定辅助材料--列出材料清单--采购元器件--根据布置图打孔安装各原件--连接各元器件--调试--现场测试。

假设某车间的空气不好，楼顶加装了一个风机给车间强制通风。现在要做一个电箱用来控制风机的启停，那应该怎么做呢？

首先要清楚这个电箱做好以后能达到什么效果，才算成功。比如现在要制作一个电箱要达到以下目的：1. 能实现启动、停止风机；2. 具有电源指示、运行指示及故障指示功能；3. 电路能对电机实施过载及缺相保护。

清楚目的以后，接线来就是设计电路了。

根据实际情况选择合适的风机，如果风机已经选好，那就可以省略这一步。

根据电机选择合适的启动方式，如果电机功率比较小，可以采用接触器控制风机直接启动；如果功率较大可以根据实际情况选降压启动、软启动或变频器启动等。

为了简明扼要，这里就拿直接启动来举例吧！根据思路，画出电路图。

假设该风机的功率为5.5KW，额定电流为11A。画出电路图以后，接下来就是确定主要元器件的规格型号。

热继电器：

根据电机电流来选择热继电器的额定电流，由于在该电路中热继电器同时兼具过载及缺相保护，所以在选型是需要注意选择具有缺相保护的热继电器。通过查热继电器选型表，可以看出热继电器型号“NR2-25”额定电流9-13A比较合适。

交流接触器：

根据电机功率及启动情况，交流接触器额定电流可以选18A。另外，由于控制线路需要交流接触器一组常开触头，所以接触器型号可以选“CJX2-1810”。

熔断器：

根据熔断器的选用规则：熔断器用于保护电机时，溶体的额定电流应该等于1.5-2.5倍电机电流。如果按2倍计算，那么主线路熔断器FU1额定电流应该为：2x11=22A。

通查熔断器选型表，主线路熔断器FU1额定电流可选25A；控制线路熔断器FU2额定电流可选2A。

电线：

根据电线安全载流量表或者电流估算口诀可知，电线选1.5平方铜线足够；如果线槽电线较多或者温度较高，可以选2.5平方铜线。

断路器（空开）：

断路器只要是用来保护电线避免烧毁，根据断路器的选用规则：断路器的额定电流应该小于线路安全载流量。

如果采用2.5平方铜线，因为穿管3根，那么断路器（空开）可以选16A。由于风机属于动力设备，所以空开型号应该选D16，而不是C16。

按钮开关

按钮开关需要两个，一个停止按钮和一个启动按钮，并且需要能自复位。所以可以选一个红色用于停止，一个绿色用于启动。那么型号可以选 LA38-11BN。

指示灯

该电路图需要3个指示灯，电源指示、运行指示、故障指示。根据国家标准，电源指示灯颜色应该选红色，运行指示灯颜色应该选绿色，故障指示灯颜色应该选黄色。那么型号可以选ND16-22D，额定电压选380V。

根据电路图，合理排布个元器件的位置，并画出元器件安装图。然后确定电箱尺寸规格。

接下来就是确定需要哪些其他辅料，比如线槽、导轨、扎带、螺丝、端子等规格及数量。

把所有材料列一个清单，清单上各材料的品牌、规格、型号要备注清楚。如果说不清楚，可以在旁边加上注释。

可以网络采购或者去五金店，这个就不多说了。买了以后记得根据清单一个一个核对，看有没有错哟！

接下来就是把各元器件、线槽等按照安装位置图固定在电箱地板上。

根据电路图把各元器件用电线连接起来。接线时，根据需要看是否要压端子或者编号。

（找不到合适的电路图，将就一下吧）

接完以后用万用表测一下线路是否正常，确保没有问题以后就可以通电试一下。

确保没有问题，就把电箱拉到现场，连接风机，试机。

以上就是我的原创回答，如果发现抄袭我的文章，必定追究！

如果还有其他不足，欢迎大家补充！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢！

家里的配电箱怎么配置？

家装 配电箱 是对于不少家庭而言极为重要的角色，在此我们就为大家介绍一篇关于家装配电箱配置方面的文章。

　1、照明配线1.5MM，选10A的空开;

　2、 插座 配线2.5MM,选16A的空开;

　3、空调 及 浴霸 等大功率配线选4(6)MM，选25(32)A空开;

　4、总电源空开选择分支最大额定电流再大一级即可,一般32或(40)A。

　5、至于漏电 开关 是只保护插座，还是全部都保护，这个没有明确规范要求。

1、明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般 为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖（按配电箱 或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。　　

2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时，箱体 与墙之间填以混凝土即可把箱体固定住。

1、不同电线的规格

我们常用的电线规格是2.5和4mm的，正常2.5mm就够用，大功率的电器可以单线走4mm的。

2、照明回路设计

电路配置中比较重点的就是照明回路和空调的回路设计，下面给大家图示一下。

3、空调回路设计

4、中央空调回路设计

5、强电箱的线路布置

强弱电的电流不一样，强电的话电流大比较危险，弱电一般是网络线路，比较安全。

6、强弱电箱的安装

7、空气开关的作用

空气开关大家听得比较少，其实是强电箱上的一个保护装置，当电流过大的时候，会自动切断电流，保证电路的安全。

8、漏电断路器的作用

9、电箱的配置

电箱的配置方式有很多，经验丰富的电工也会有自己独到见解，下面给大家介绍2种比较常见的电箱配置方法。
