装修用美缝剂好吗？

美缝剂就是天坑！

当年装修的时候，装修公司就让我们做美缝，说得天花乱坠，啥子不容易脏，清洁方便，做了上档次等等。我们其实还是犹豫，去网上查，也是天花乱坠地吹嘘美缝的好处，然后又去问了正在装修的很多邻居，也说要做美缝，如何如何漂亮上档次。

好吧，都说美缝好，那就花钱做呗。

几千的银子就这么花出去了，用的是当时各大平台推荐的啥品牌哦，忘了，反正中上档次那种嘛。

装修结束那会儿，肯定是光鲜亮丽的，咋看咋美。

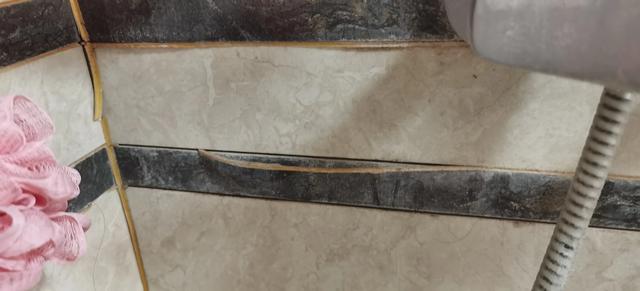

可入住就陆续发现问题了。搬进新家一年多，最先剥离的是卫生间的墙面，一条美缝干巴巴地从缝里蹦出来，按都按不进去。然后，厨房角落也有美缝条蹦出来，一整条一整条的。

现在入住四年多了，卫生间掉得最多，七拱八翘的，真难看。

后悔死了，还不如以前填白灰。

装修用美缝剂好吗？

用美缝剂肯定能起到美观作用，但是这个品类有些坑，下面老爸评测为大家一一解析。另外我们评测了几个牌子的美缝剂，还真评测出了好坏之分，请各位看官细细品读，觉得不错的请点赞！

美缝剂，主要用于瓷砖地板、瓷砖墙面、洗手盆、坐便器等陶瓷或者石材类建材缝隙的粘结和填补美化，主要成分是环氧树脂、固化剂和颜料。

考虑到人的主要暴露风险是吸入那些挥发性的有害气体，我们委托QA International实验室对几款美缝剂初始样品和固化完成后的样品做了挥发性物质的测试，发现固化的环氧树脂大部分都检出了甲苯、异丁醇、乙酸甲酯。

因固化24小时后仍有检出，那在实际家庭环境中，就可能在短时间内有害气体持续释放。魏老爸觉得，有必要和大家细聊一下美缝剂。（觉得下面内容不错的，别忘记点赞以及关注老爸评测头条号）

在相关建材标准中只有填缝剂的定义，并无美缝剂这一说法（详见标准JC/T1004-2006 陶瓷墙地砖填缝剂、JC 936-2004 单组分聚氨酯泡沫填缝剂），估计是觉着叫着好听、听着挺美？无相应的产品标准，这是第一个坑。

而现在市面上美缝剂执行的《GB 18583-2008 室内装饰装修材料胶黏剂中有害物质限量》、《JC 887-2001 干挂石材幕墙用环氧胶黏剂》、《JC/T 547-1997 陶瓷墙地砖胶黏剂》等标准，其实是胶黏剂的标准，并不是填缝剂的标准。

市面上，即使有标准可依照的产品，都不一定能严格执行标准。如果连标准都没有的话，那就更难说了。纵观历史的进程，标准的建立大都滞后于产品的发明创新和流行推广。但时至如今，该产品标准的建立，也该提上议程了。

环氧树脂（Epoxy Resin）是指含有两个或多个环氧基，以脂肪族、脂环族或芳香族链段为主链的高分子预聚物。环氧树脂通常是低分子量的预聚物，维持喷胶枪里面的液体状态。和其他的交联剂如胺、酸或酸酐、酚、醇、硫醇等混合时发生三维交联反应，形成更高分子量的缩聚物，从胶体的状态转变成晶体状态。

环氧树脂在未固化前是呈热塑性的线型结构，使用时必须加入固化剂。固化剂与环氧树脂的环氧基等反应，变成网状结构的大分子。说白了就是，环氧树脂在固化前相对分子质量都不高，只有通过固化才能形成体形高分子。

环氧树脂在室温下固化时，还常常需要加些促进剂（如多元硫醇）以达到快速固化的效果。 固化剂的选择与环氧树脂的固化温度有关。在通常温度下，固化一般用多元胺和多元硫胺等，它们的分子中都含有活泼氢原子，其中用得最多的是液态多元胺类，如二亚乙基三胺和三乙胺等。而在较高温度下固化一般选用酸酐和多元酸为固化剂。不同的固化剂，其交联反应也不同。

我们知道工厂经常会铺设环氧自流平，其实就是环氧树脂。固化后的环氧树脂稳定、耐化学腐蚀，是比较安全的。

风险主要来自于环氧树脂的有害单体、残留的固化剂以及稀释剂等，如：

• 固化后的环氧树脂有时会残留低分子量的环氧基团，长时间接触可能会产生致敏反应。通常在接触几天后，在手掌或前臂出现皮炎。

• 胺类固化剂一般具有腐蚀性，部分归类为有毒或者致癌/致突变。芳香胺的风险很高（大部分是已知或者可疑的致癌物），一般限于工业应用，安全一些的是脂肪族或者脂环胺。

• 稀释剂，诸如丙酮、苯、甲苯、二甲苯都可能产生一定的风险。

• 增塑剂，比如邻苯二甲酸二丁酯。一些美缝剂成型后反复折叠都不会折断，柔韧性非常好，很有可能使用了邻苯类的增塑剂。而增塑剂对儿童的生殖系统发育有影响，在儿童用品中是被禁用的。

• 有害的防腐剂，比如卡松（甲基异噻唑啉酮和甲基氯异噻唑啉酮的混合物）等。

考虑到人的主要暴露风险是吸入那些挥发性的有害气体，所以对于固化后的美缝剂，我们对初始样品和固化完成后的样品都做了挥发性物质的测试。

测试时间：2017.08.09

测试机构：QA International 实验室

测试费用+样品费用： 6084.4+791（共6875.4元）

如果觉得我们做的还不错，记得点赞。

注：前端挤出的部分参照商家说明舍弃。

固化前挥发性物质检测结果如下：

除D鹏外，均测出了甲苯。商家可能会辩解这个是因为没有固化。那我们再来看看固化24小时后的结果。由于各个品牌的固化时间并不相同，我们统一固化24小时，24小时后测试固化后的挥发性物质和邻苯增塑剂。结果如下：

可以看到，固化后的各美缝剂大部分都检出了甲苯、异丁醇、乙酸甲酯，只有D鹏这款好些。已经固化24小时仍有检出，那实际家庭环境中就可能出现短时间内持续释放的情况。

此次检出的几种物质的毒性如下：

美缝剂产品执行的标准是《GB 18583-2008 室内装修材料胶粘剂中有害物质限量》。标准中，甲苯和二甲苯限量是≤150g/kg。也就是说，只要含量不超过15%，都是符合标准的。正常产品大概甲苯含量1%~2%，标准的限定设置比正常使用量高这么多，这不是形同虚设么？！也就是说，这一管美缝剂里如果有14.9%的成分是甲苯，也是符合标准的。时代进步的如此之快，特别是装修建材这个全面竞争的大行业，产业进步更是日新月异。不知道相应标准里的及格线（限值），为何放这么宽。

要知道，甲苯具有神经毒性，长期反复接触甲苯，容易导致脑器质性精神障碍，包括记忆和智力下降(如阿尔兹海默氏症、老年痴呆）。孕妇在胚胎的发育关键时期接触甲苯，可能会严重损害胎儿的神经元发育。

(IDLH：立即威胁生命和健康浓度；TWA：时间加权平均容许浓度8小时)请点击此处输入图片描述

所以检出甲苯，我们不觉得奇怪。可能制定标准时考虑到胶黏剂的功能是粘合，不可避免会用到各种溶剂，所以要求并不算严格。但消费者不知道啊，消费者看到的是产品执行了相关的标准，是符合国家标准中对有害物质的要求的。符合了标准，消费者就会默认为是安全的，这是第二个坑。

很多商家钻消费者的心理漏洞，利用这点大谈环保，强调产品是符合标准《GB 18583-2008 室内装修材料胶粘剂中有害物质限量》的，其实商家彼此间心知肚明。

需要注意的是，在查询资料时，我们发现，环氧树脂在危险化学品名录（2002）里面是被列入的，但在危险化学品名录（2015）里面就删除了。有解释说，是因为环氧树脂闪点低的问题解决了，所以删除了。

注：闪点低的问题是指空气中达到一定浓度，遇火引发爆燃，闪点低的液体挥发性高，容易着火，安全性差。

我更倾向于它是从商品名称转入到具体物质的控制上了。在危险化学品目录2015里面仍然可以找到美缝剂的单体以及固化剂成分。相当于2002版是一棒子打死，现在2015成管控了！这也是原本工业上才看得到的环氧地坪等环氧产品，终于出现在J东T猫等零售平台上的原因之一！

作为新兴的产品，在管控上多少会存在一些漏洞，不像玻璃胶，新型的产品没有什么国际品牌，都是一些不知名的品牌。而固化后的美缝剂是很容易点燃的，燃烧迅速，存在火灾隐患，实在是需要提高警惕的产品。但我们也看到了行业在不断升级进步，同时消费者们对于此类产品的需求也是很真实和迫切的，咱们也不能因噎废食。所以我们给大家一些建议。

1、尽量选择无刺激性气味的美缝剂

2、尽可能避免自己施工，请施工师傅严格按照美缝剂的配比说明使用

3、施工过程中及施工完成后都要注意保持通风

4、日常生活中，避免婴童经由皮肤、嘴巴接触美缝剂的成品

5、不要使用明火去接触美缝剂

我们已经在进行玻璃胶和塑钢泥的评测，近期就会出结果，敬请关注老爸评测头条号或微信公众号！

装修用美缝剂好吗？

装修用美缝剂好吗？

我们知道，无论是墙砖还是地砖，在铺贴的过程中，都需要留缝，因为瓷砖虽然密度大，但也存在热胀冷缩，如果不留缝的话，瓷砖与瓷砖之间就会相互挤压，导致空鼓甚至破裂脱落。

既然瓷砖铺贴要留缝，缝隙太难看，又容易藏匿污垢，所以，就必须对这个缝隙进行处理。如何对缝隙进行处理呢？就需要填缝，于是就有了填缝剂。

问题来了：填缝剂是什么东西呢？

这得先从填缝剂的发展历史来说：

过去，瓷砖铺贴完成以后，一般就用白水泥填缝就可以了，但白水泥材质比较松软，时间一长，容易开缝和脱落，更容易变成黑黑的一道线，所以，白水泥基本上推出历史舞台了。

再后来，填缝剂升级成了勾缝剂，勾缝剂是水泥基的，比白水泥硬多了，但缺点和白水泥类似，同样吸水，吸水就容易变脏。

再后来，美缝剂出现了。就是题主说的东西，学名叫做单组份水性环氧树脂的填缝剂，和勾缝剂想比，美缝剂表面谁能够成膜的，形成防水层，抗污性大大提高，但缺点是美缝剂是水性，固化过程会有一定程度的收缩，会变形，同时填的时候还不能太满，否则干了以后可能还会溢出来。

再再后来，也就是现在，出现了双组份的油性环氧树脂填缝剂，业界通常称之为瓷缝剂，瓷缝剂固化后的物理和化学性质都是很稳定的，再添加一些颜料后，就可以有了丰富多彩的颜色，但这个东西也有缺点，就是遇到紫外线容易老化脆化，所以阳光直晒的地方还是不建议使用的。

那么，装修的时候，要不要使用美缝剂或者瓷缝剂呢？

秀巢网小编的建议是：

地砖建议使用瓷缝剂。

墙砖要根据自己的预算安排：如果银子较多，不妨也用瓷缝剂；如果想省点银子，那就使用美缝剂；如果想最大程度的节省银子，就使用勾缝剂，其实也问题不大，毕竟墙砖不容易接触到脚印子，除非你经常用扫荡腿踹墙。

最后要说的时，由于美缝剂和瓷缝剂这个东西见不得阳光，所以，阳面的阳台和厨卫之类的空间，如果光线比较好的话，建议全部使用勾缝剂。

装修用美缝剂好吗？

如果家里贴瓷砖，百分之九十的人都会疑问，要不要用美缝剂？为什么要用美缝剂？

瓷砖填缝的最主要的两个原因：一是为了美观，二是为了健康。

瓷砖缝隙如果不用产品填充，很容易被垃圾填充，不仅难以清理最后脏黑，而且很容易滋生细菌，危害家人的健康，成为家庭隐患之一。

普通填缝剂是以白水泥为主料胶乳一定的无机染料搅拌而成，所以他无防水性，时间一长还会发黑。

美缝剂由单组份的水性环氧树脂组成，具有防水、抗渗、不沾油的特性，凝固后表面光滑，强度高、耐磨、不沾脏污、易清洁，可以和瓷砖一起擦洗。

所以它可以做到“永不脏黑”。但它也存在一定的缺点，它的硬度低，保护层薄，由于是水性环氧树脂，固化后部分水分挥发，会出现一些塌陷，擦拭时间长了也较容易破损。

所以美缝剂要用专业环保美缝产品，施工的时侯要规范，不能偷工减料，应该多上一遍（施工时上两遍），才会不产生这样的沉降。从而达到易清理不藏灰。

美观就更不用说了，因为产品颜色选择的多样性以及做出来的线条感更能给装修增添一份靓丽的风采。

装修用美缝剂好吗？

美缝剂基本就是填缝剂的4.0版，最早期的是砂浆、后来净化为白水泥，在后来出现了聚合物改性水泥基填缝剂，到目前是双组份环氧树脂填缝剂；

从实用角度来说美缝剂防水、防霉、美观的确是很棒的材料，但人们现在谈胶色变，看到胶状物就觉得藏有莫名的危害物，美缝剂也在人们的心理戒备区，其心理的根本状态是“总有刁民想害朕”。

现美缝剂主要成分为环氧树脂的固化剂，大致分为两类：

1、反应型固化剂

此类固化剂多为醛和芳香类有机物，如甲醛和苯酚，毒性较大。较为明显的特征是芳香扑鼻，这个的确要远离；

2.催化型固化剂

仅仅起固化反应的催化作用，该类物质主要是引发树脂分子中环氧基的开环聚合，从而交联成体型结构的高聚物，本身并不参与到交联网络中去，因而并不会产生有毒物质。因此，为保证美缝的安全环保，应使用正规厂商提供的催化型双组份环氧树脂填缝剂。

当然此处科普不够，还要辟谣：

玻璃胶填缝比美缝环保效果好；

玻璃胶成为人们填缝的新宠，然而玻璃胶是一种家庭常用的黏合剂，主要成分为硅酸钠（Na2O·mSiO2）和醋酸以及有机性的硅酮组成。易溶于油脂、二甲苯、丙酮等有机溶剂中，不耐油。同时，玻璃胶并不耐水，半年左右时间就容易发生霉变，即便是进口的防霉玻璃胶，也仅能维持三年，而双组份环氧树脂耐水耐油，一般维持五年以上。

赞同+关注一个都不能少

装修用美缝剂好吗？

瓷砖填缝剂是用于瓷砖、马赛克、 石材等材料的缝隙装饰，可增强面材的装饰效果，部分高性能产品且具有防水抗渗和抗霉菌功能。不过在瓷砖填缝剂施工时如果不够仔细或者不够专业的话也很容易产生一系列问题。今天百合居小编又要来科普啦——关于填缝剂施工时常见的问题以及对应的解决办法！

一、填缝剂出现开裂、与瓷砖粘结处粘结不牢　

　原因：　　（1）表层干燥，施工后没有进行养护；　　（2）填缝时未将填缝剂压实。　

　解决方法：　　（1）应注意天气情况，及时养护；（2）应采用填缝专用刮刀，用力将缝填实。

二、填缝剂变色、起粉　　

原因：　　（1）粉料与水配比不当；　　（2）搅拌不均匀；　　（3）天气干燥或基面吸水率较高导致表层干燥过快。　　

解决方法：　　（1）应严格按照产品使用要求的比例加水；　　（2）应采用电动搅拌器进行充分搅拌； （3）施工前应润湿基面，施工后应进行适当淋水养护。

三、填缝剂泛碱　　

原因：　　（1）表面没有初干时过早用水冲洗；　　（2）施工后初干前被雨水淋湿；　　（3）初步清洗时使用的海绵过湿；　　（4）基层过湿或调配时加水过多。　　

解决方法：　　（1）初干后再清洗（约24小时，视天气情况适当调整时间）；　　（2）避免雨天施工并做适当的防雨保护，采用合适的水灰配比；　　（3）初步清洗的海绵尽量拧干，基面干燥后再施工；　　（4）出现泛碱之后可采用客林去碱剂来处理，之后涂刷客林墙体防水宝即可。

四、填缝剂颜色差异问题　　

原因：　　（1）施工时基面或工具清理不干净；　　（2）材料搅拌不均匀。　

　解决方法：　　（1）施工前应确保基面清洁无浮灰、积水；　　（2）应采用搅拌器进行搅拌，并静置5分钟后再搅拌一下再使用。

五、填缝剂表面没有光泽 填缝剂勾缝完成后，可用柔软的工具（如海棉），在填缝剂表面轻轻擦拭，即可令填缝剂表面光洁亮泽。 关于瓷砖填缝剂施工时常见问题以及解决办法，百合居小编就介绍到这里，如果还有其他疑问欢迎直接咨询我们的官网设计顾问。
