这是什么开关，怎么接？

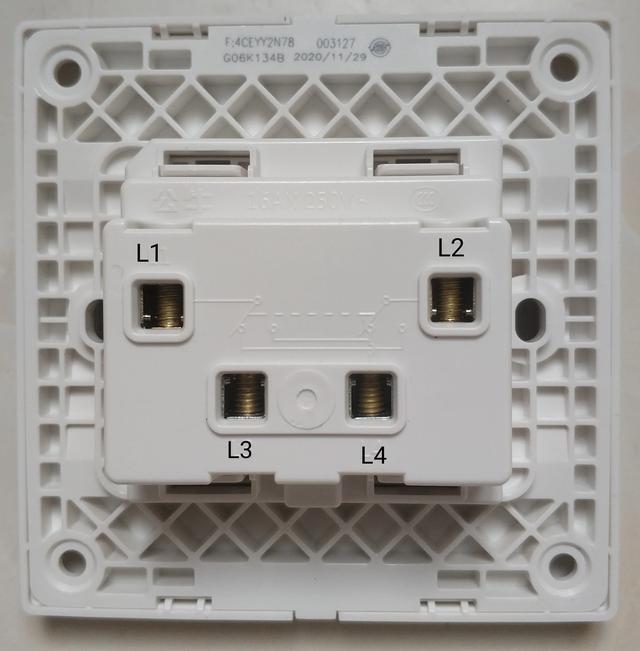

这是有4个接线端的开关叫三控开关，又叫多控开关，也有叫中途开关的，而平常使用较多有2个接线端的是单控开关，有3个接线端的是双控开关。

当需要在甲、乙、丙三地或三地以上控制一盏灯时，就要用到三控开关。要求达到这样的目的：在甲地开灯后，可到乙地或丙地关灯；在乙地开灯后，可到甲地或丙地关灯；在丙地开灯后，可到甲地或乙地关灯。

而常见的双控开关只有3个接线端，只能在甲、乙两个地方控制一盏灯，如下图

而三控开关可在三个地方或三个以上地方控制一盏灯，如下图

原理图如下

可见是在两地控制的基础上，在两个双控开关之间，串入了一个三（多）控开关。而这个三控开关是由两个双控开关组合而成的。因此一般的三控开关有6个接线端，如下图

使用时要加两根连接线，上图中的红、黄线。实物接线图如下

而题主提供的开关只有4个接线端，是生

产厂已在内部连接好，实际使用时不需要再在开关外加连接线，加了连接线反而无法使用。

这是什么开关，怎么接？

回答很多，正确的很少……先看配图吧▼

这东西叫做单开（正面有一个开关按键）多控（背面有4个接线柱）开关——又叫单开中途开关。很多人，包括曾经叱咤风云的回答者们，面对这四个接线柱都蒙了，主要原因有两个：1.常见的中途开关都是6接线柱的；2.图片中在四个接线柱上接了两根电线——毫无用处的两根线呀，6接线柱的中途开关才需要接两根线，4接线柱的不用。

过去的中途开关（这里说的都是单开）都是六接线柱的，但接线时需要先在开关上接两根线，像这样▼

经过改造后，中途开关的电路图就变成了这样▼

上图中，绿色和黄色线就是我们后来在开关上加的两根线——改造后的6接线柱中途开关，实际上变成了4个接线柱——L12和L21合并成了一个接线柱；L11和L22合并成了一个接线柱。

所以，为什么要这么麻烦，在安装时让用户自行接两根线呢？厂家直接把这两根线接好不就行了吗——所以很多有能力的、大一点的厂家，都推出了4接线柱中途开关的产品。

多控开关需要配合两个双控开关使用——背面有3个接线柱的，叫做双控开关▼

接线原理图如下（以三控为例）▼

如果多控开关是6接线柱的，需要现在开关上接线，之后再投入使用▼

如果是4接线柱的，刚才也说了，出厂时已经改造好了，不需要在开关上接线，直接投入使用即可▼

这里说的都是三地控制，其实有了中途开关，利用相同的原理，百地控制都没问题——加入更多的中途开关即可▼

这是什么开关，怎么接？

1⃣️根据你的图片，开关只有两个接线端子，这是一个单联开关，只要把它串接在火线上就能使灯泡亮或熄灭。

2⃣️单联开关上的两个触点靠弹簧拨动触片而使电流通断，也相当于在河上架了一座吊桥的原理。

⬇️图三中的＂？＂处就是这种单联开关的接线方式

这是什么开关，怎么接？

碰到这个简单开关，不用看图纸不用看其他，一招解决，就是使用万用表量一下最准，比什么图纸都管用，这个一般就三个触点，一开一闭，接到自己需要的档位就好，而且也别怕，就接一根火线，一边进一边出，根本不用担心短路什么的

这是什么开关，怎么接？

一位多点控开关，又叫一位中途开关或一位中擎开关。

这种开关，原来是从双开双控开关演变过来的，以前没有这种开关时，有经验的电工会用双开双控开关自己做出来。

提主提供的这种一位多点控开关与种传统一位多点控相比，技术上更进一步，这种一位多点控开关无短接，短接线已经在内部做好。

这是传统的多点控开关接线法，一位多点控开关需要从短接，与传统的双开双控开关，接线端子个数相同，不同的是正面的按钮只有一个 。

这是新式多点控开关的接线法，短接线集成在了开关的内部，无须在外部短接。

开头曾经提过，这种开关是从双开双控演变过来，所以它的功能不仅仅限于多点控制，它可以当做一开使用，而可以当成一开双控使用。

如上图。

以前电工用双开双控创造出多点控制，现在电工又把多点控开关，当成单开或双控使用，不是技术退化，而是人的脑袋太聪明，物尽极用，发挥每个产品的功能极限。

这是什么开关，怎么接？

这个就是很普通的一开多控开关，在卧室使用的几率大，一般就是门口安装一个，床头安装一个，这样两边都可以控制，方便人开关灯。
