25千瓦电机配多大的互感器，用多大的电表比较好？

25kW电机配多大的电流互感器？多大的电表？不知道这电表是电流表还是电能表？以下就分别都讲一下。

三相380V电动机可以每千瓦2A来估算额定电流，25kW电机额定电流是50A左右。

如果是用电流表，电流表的最大刻度按额定电流的1.25－1.5倍选用，电动机是直接起动的，不宜小于1.5倍。那么50×1.5=75A，应选用75A电流表，配套电流互感器是75/5A的。

电互感器与电流表的连接原理图如下

红线部分为电流互感器，用TA表示。

如果使用电能表，为了保证计量准确率，所用电流互感器，工作电流宜在其额定值的60%以上，且不应小于30%。

那么75/5A电流互感器依然满足要求，75×60%=45A，估算值额定电流是50A，已超过60%的45A。即使达不到满负荷电流，但30%的要求75×30%=22.5A总是能达到的。

当然，如果正常工作电流达不到22.5A，就要用50/5A的电流互感器。

电能表采用三相5（40）A即可。三相电能表的连接原理图如下

上图是三相三线电能表，下图是三相四线电能表。

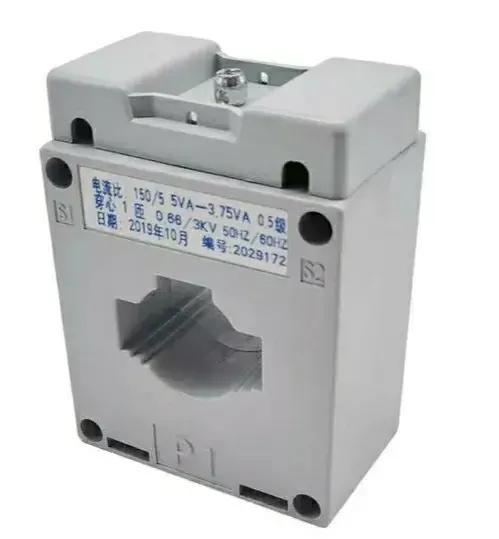

电流互感器的主要参数

1.电流比

电流比也叫变比，是把大电流变为小电流的比例，用一次电流与二次电流组合表示。如100/5A的电流互感器，100A是一次额定电流，5A是二次额定电流，变小倍数是100÷5=20倍。

2.一次电流

电流互感器一次线圈的额定电流，也就是输入电流。大多数电流互感器不带一次线圈，由设备的待测电源线穿入互感器心孔成为一次线圈，一次线圈的头尾用P1、P2表示。

3.二次电流

电流互感器二次线圈的额定电流，也就是输出电流，规定二次额定电流为5A或1A，二次线圈的头尾用S1、S2表示。

4.一次（穿心）匝数

穿入心孔的一次线匝数，与电流比是对应的，穿心匝数改变，电流比也跟着改变。因此在选好电流比后，要按对应的穿心匝数穿入一次线。如下图1是穿1匝、图2是穿2匝，以孔内导线数量为准。

5.准确（精确）度等级

根据不同误差值划分的等级，常见有0.1、0.2、0.5、1级等等，数字越小准确度越高。互感器的准确度等级应该等于或高于配套仪表的准确度等级。

6.负荷容量

二次线圈允许连接的最大负荷容量，单位：VA（伏安），例5VA－3.75VA。

7.阻抗

二次线圈允许连接的最大阻抗，单位：Ω（欧姆），例0.2Ω。

负荷容量与阻抗的关系满足下式

S=I²Z

S……电流互感器负荷容量VA

I……二次额定电流A

Z……二次回路阻抗Ω

如果S=5VA，S=I²Z

那么Z=S/I²=5/5²=5/25=0.2Ω

也就是二次回路允许阻抗0.2Ω，这也是有的电流互感器铭牌上标注5VA，有的标注0.2Ω的原因。

此外还有额定电压、额定频率等参数。

25千瓦电机配多大的互感器，用多大的电表比较好？

我是漫步者2020号，喜欢分享和电有关的知识，欢迎关注和评论。

25千瓦电机配多大互感器，用多大电表比较好？

25KW的电机一般也就是三相电机，所以接下来就以三相电机来计算。

电能表可以分为直接接入式和经TA接入式。

• 直接接入式

三相电能表有量程为10(100)A的，其中“10A”为标定电流，“100A”为最大电流，也就是被测电流不能超过100A。

• 经TA接入

当负荷电流超过电能表最大电流或者超过100A时就需要接电流互感器进行计量。

电流互感器的二次侧一般都是5A，所以需要根据一次侧进行选择。

• 额定电流

为了保证互感器的测量准确，互感器不要工作在一次额定电流的1/3以下，比如100/5的互感器，被测电流不能小于30A。

• 互感器接线

电能表的1、3和4、6和7、8端口分别接到互感器二次侧的S1和S2接线端。

接入互感器时一定要保证极性和相序的正确。

根据P=根号3倍的UI再乘以功率因数可以算出来电流I

I=P/U*1.71*0.85=45A

25千瓦电机配多大的互感器，用多大的电表比较好？

25千瓦电机配多大的互感器用多大的电表，

=1000/（1.7321*380）=1.5三相380V,感性负载电流=1000/（1.7321*380*功率因数）三相380V,一般经验估算按2A/每KW。

=1000/220=4.5单相220V,感性负载电流=1000（/1220*功率因数）单相220V,一般经验估算按5A//KW

380V感性负荷，每千瓦2A计算，25x2=50A电流。通过计算得知，25千瓦电机你可选用，75/5电流互感器，一次侧穿一圈，变比是1:15倍，通俗讲，1度算15度计费，电表可选5/60A三相电表。

可按上图安装计费。

回答完毕，欢迎网友关注

点评，请留言。

25千瓦电机配多大的互感器，用多大的电表比较好？

三相电动机，按照1千瓦2安电流计算，25千瓦额定电流约为50A，可用50/5的电流互感。也可以不用互感器，直接采用15（60）A或20（80A）的直通电表。
