十千瓦的电机直接启动好？还有别的方法好？

判断电动机是否能直接起动，一般可根据电机功率是否达到供电变压器容量的20%，超过20%的就不能直接起动了。那么对这台10kW电动机，如果变压器容量达到50kVA，就可直接起动，当然这只是一种初步判断。

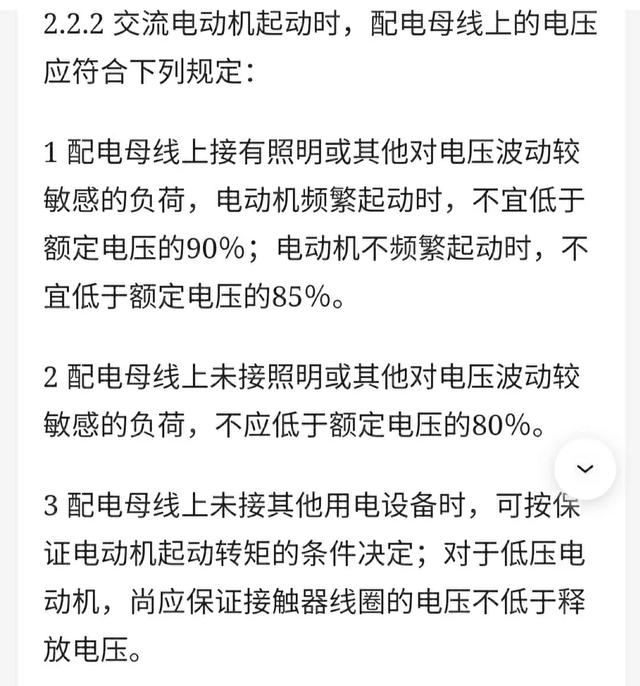

如何确定电动机能否直接起动，国家标准

GB 50055－2011《通用用电设备配电设计规范》有如下规定。

可见直接起动时分三种情况，母线电压要求不低于90%、85%、80%，也就是要求电压降分别是10%、15%、20%，如果低于这个要求，就要采用降压起动。

那么实际当中又如何来掌握这三个数琚呢？例如10kW电动机，变压器50kVA，直接起动时母线电压是多少？电压降是多少？

这就要用到变压器的一个重要参数阻抗电压，阻抗电压也可理解为变压器输出额定电流时的电压降，一般在4%－6%之间，具体数据在铭牌中列出。

阻抗电压中间值为5%，这也是额定母线电压为380V时，变压器的输出电压为400V的原因，因为满负荷时电压降为5%，母线电压刚好是380V。

设变压器额定电流的倍数是B，那么

B×阻抗电压=实际电压降

图中50kVA变压器，阻抗电压4.1%，

630kVA变压器，阻抗电压是5.98%。

对50kVA变压器，如果要求电压降为10%，则B×4.1%=10%

B=10%÷4.1%=2.44

2.44×72.2=176A

就是当变压器输出2.44倍额定电流，也就是输出176A电流时，电压降是10%。

电动机电流按每千瓦2A计，起动电流按7倍计，那么起动电流是电动机功率数的14倍，把上述176÷14=12.6kW。

就是当50kVA变压器带小于12.6kW电动机时，可直接频繁起动，此时的电压降小于10%，那么对10kW电机而言可放心直接起动。

12.6kW占50kVA变压器容量的25%。

而630kVA变压器阻抗电压是5.98%，同样条件下

B×5.98%=10%

B=10%÷5.98%=1.67

1.67×909.33=1518A

1518÷14=108kW

630kVA变压器可频繁直接起动的电动机最大功率是108kW，这只占变压器容量的17%。

实际上当阻抗电压为中间值5%时，可直接频繁起动电动机的功率就占变压器容量的20%。一般容量较小的变压器，阻抗电压小于5%，容量大的变压器阻抗电压大于5%。

上述讨论了能否频繁起动，如果不频繁起动，能带10kW电动机的变压器容量是多少呢？

不频繁起动时允许电压降是15%，则

B×4.1%=15%

B=15%÷4.1%=3.66

10kW电动机的起动电流以140A计，则

140÷3.66=38A，这是预期变压器的额定电流。

变压器容量

S=√3UI=1.732×400×38=26326VA

S=26326VA，取标准值32kVA。

那么第二种情况不频繁起动，对10kW电动机，变压器容量32kVA就可直接起动。

第三种情况，电压降允许达20%……

你能计算出变压器容量吗？

如果不能直接起动，就需要采用降压起动的方法。优选方案就是星三角起动，可在电动机轻载或空载情况下起动，当起动负载为离心风机水泵类电动机时，必须关闭风(阀)门起动，如果不能关闭风(阀)门起动的，应采用软起动器起动，对需要重载起动的，就要用变频器了。

十千瓦的电机直接启动好？还有别的方法好？

380V10KW电动机的满载额定电流是20A左右，它的全压启动电流是额定电流的4—7倍也比较大。

因此如果是供配电电源容量不是十分充足、又是满载启动的话；我认为应该采取降压启动比较好。

如果是配电电源十分充足、又是轻载启动的话；也可以直接全压启动。

十千瓦的电机直接启动好？还有别的方法好？

30以下的直接起吧。

十千瓦的电机直接启动好？还有别的方法好？

十千瓦的电机直接启动好？还是别的方法好？

答：对于这种问题得看10KW的三相交流异步电动机在什么供电线路中运行，如果说单台变压器供电其线路中最大电动机的容量不得大于其变压器容量的30％，对于这种10KW的三相电动机，如果变压器容量在100KVA及以上，可以直接启动使用。如果在供电半径不大于 250m,同时负荷密集区不大于150m，同时满足电压降±5％是完全没有任何问题的。超过这个距离就得考虑10KW三相交流电动机加装星三角△-Y启动了。

所谓的直接启动，就是直接将电动机的三相输入电源线直接接入额定电压的三相交流线路中。其瞬间的启动电流可达电动机铭牌上的额定电流的4~7倍。那么根据三相交流异步电动机的10KW，额定电流可以按照一个千瓦=2A电流计算，它的10KW×2=20A，如果按照七倍启动电流计算为20A×7=140A，这样的电流不会造成同一变压器供电的低压供电线路其他设备的正常运行。因为100KVA的变压器它的额定输出电流为144A。

根据本人这些年来接触的大功率三相交流电动机来看，凡是超过11KW电机都要采用星三角启动。

这是因为当负载对电动机启动力矩无严格，要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕阻接成三角形时才能采用星三角启动方法。

所谓有(星-三角Y-△)启动,是指在启动时将电动机定子绕组接成星形(Y),三相绕组所加电压为相电压(220 V),启动完毕再将三相绕组接成三角形(△),三相绕组所加电压为线电压(380V)的一种降压启动方式。

Y-△降压启动方式，只适用于正常运行时定子绕组接成三角形的笼型异步电动机。电动机启动时,由于加在每相绕组上的电压为额定电压(线电压)的1 / 3,所以启动电流只有△形接法的1/3。

但启动转矩也相应降低为△形接法的1/3，因此这种启动方式只适用于空载或轻载启动的场合。

异步电动机Y -△降压启动线路有多种形式,典型形式如下图所示

①启动→按下启动按钮SB₂(3 - 5),电源交流接触器KM₁,得电延时时间继电器KT线圈得电吸合且KM₁辅助常开触点(3 - 5)闭合自锁,同时KT开始延时;接通Y形启动交流接触器KM₂线圈回路电源,KM₂线圈得电吸合。在交流接触器KM₁、KM₂线圈得电吸合后,KM₁、KM₂各自的三相主触点闭合,电动机绕组得电接成Y形进行降压启动。经KT延时后,KT的一组得电延时断开的常闭触点(5 - 7)先断开,切断了Y形交流接触器KM₂线圈回路电源，KM₂线圈断电释放,KM₂三相主触点断开,电动机绕组Y点解除;与此同时,KT的另一组得电延时闭合的常开触点(5 - 9)闭合,接通了△形运转交流接触器KM₁线圈回路电源,KM₁三相主触点闭合,电动机绕组由Y形改接成△形全压运转。至此整个Y - △启动结束，从而完成由Y形启动到△形运转的自动控制。

②停止→按下停止按钮SB₁(1 - 3),电源交流接触器KM₁、△形运转交流接触器KM₃、得电延时时间继电器KT线圈均断电释放,KM₁、KM₃各自的三相主触点均断开,电动机失电停止运转。

本电路是采用了三只交流接触器KM₁、KM₂、KM₃来完成Y-△降压启动自动控制,电路中Y形启动交流接触器KM₂触点容量较大,能满足频繁启动要求。

十千瓦的电机直接启动好？还有别的方法好？

我们的15KW直接启动
