断路器1P、2P、3P、4P有什么区别，该怎么选用？

断路器是具有短路与过载保护功能、可以带负荷分合闸的开关电器，低压断路器按结构不同分为框架(万能)断路器，塑料外壳断路器，小(微)型断路器三种。由于低压断路器的触头爆露在空气中，习惯又称为空气开关。

而称呼跟P有关的是小(微)型断路器，这种断路器是规格最小的，一般在1－63A之间，这种断路器适用于线路末端的设备上及家用。其最大特点是模块化组装导轨安装，只制造宽度为18mm的只有一对触头的单极断路器如图

然后根据需要拼装成2极、3极、4极的产品。还可加装6种附件，包括：OF辅助触头、MX+OF分励脱扣器、SD报警触头、MV过电压脱扣器、MN欠电压脱扣器和MVMN过欠压脱扣器，所有附件只能安装在产品左边。

极之意有几种，其中有地球的南北极、电路的正负极等。而一个开关有进线(电源)端与出线(负载)端，相当于正负极，因此把只有一对触头的断路器称为1(单)极断路器，根据需要又有了2极、3极、4极。

那么1P－4P又从何而来呢？实际上其对应的就是1极－4极，极的英文首字母是P。

至此，对1P、2P、3P、4P断路器已有了基本认识。

下图是加装了辅助触头的3P断路器，安装在导轨上。

那么对1P、2P、3P、4P断路器如何选用呢？

其中2P用在单相电路中，可作为总开关或分开关，可以同时切断火线与零线。3P用在三相电路中，例如三相电动机肯定要用3P。1P只能用作单相电路中的分开关负责切断火线，4P用在需要同时切断三相火线与零线的场合，例如动力与照明混合的电路。

在开关箱较拥挤无法采用2P断路器，又需要同时切断火线与零线时，可采用1P+N的断路器，这种小断路器宽度依然是18mm，但有两对触头，不过标有N的那对触头没有短路与过载保护功能，只能接零线，不允许接火线，如图。

这种小断路器还可与漏电保护模决组合成带漏电保护功能的断路器，即剩余电流动作断路器，简称“漏保”。

断路器1P、2P、3P、4P有什么区别，该怎么选用？

所谓1P，就是一进一出，只能控制一条线。一般用来控制单个回路不带金属外壳的照明。现在有些照明都是组合的，外壳都是金属的，像这样的一定要加地线。

1 P+N，就是二进二出，但是开关只控制一条线。如果零线和火线接错了，跳闸之后，线路依然会有电。通常用来控制插座回路。

2P空气开关，也是二进二出，跳闸的时候同时切断两条线。通常用来做家庭用电的总开，也可以单独控制一些功率较大的单相设备，比如空调冰箱，当然也可以控制照明电路。

三P空气开关，三进三出，三条都是火线。通常用来控制三相用电设备。比如三相压缩机，三相电动机。

4P空气开关，也就是三相4线，三条火线，一条零线。主要用来做楼层或者局部供电的总开。

普通空气开关和漏电保护器的区别就在于“漏电”二字，所以二者相互搭配，相得益彰。

不管用哪种断路器做总开都有利弊，但总体来说，我个人更赞同空气开关做总开，漏电保护器控制专用回路和插座回路。

常用的空气开关有C型和D型。C型家用，或者说非感性负载使用，D型工业用，主要是控制感性负载，比如电动机这类启动电流较大的设备。

选用的时候需要注意电压等级和额定电流，结合电表，电线，电器综合配套，切勿盲目配置，以小拖大不行，以大拖小也不好。

关于埋……的问题，兵哥都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下@基础电工课，多给兵哥点赞，评论，转发，万分感谢！

断路器1P、2P、3P、4P有什么区别，该怎么选用？

我们先来看看断路器1P、2P、3P、4P它们分别是什么？

通常我们所说的1P断路器是指带1个保护极的断路器；同理，2P断路器是指带2个保护极的断路器，以此类推....

除了1P、2P、3P、4P断路器以外，还有1P+N漏电断路器、3P+N漏电断路器。具体如图所示

首先，它们最简单的区别就是：1P断路器它只可以单独断开一条线路，2P断路器它可以同时断开两条线路，3P断路器它可以同时断开三条线路。由此可以推断它们的应用：

1P断路器常用于只需要断开一根火线的场合

比如用1P断路器来控制照明回路的火线。

2P断路器常用于需要同时断开两根线的场合

比如单相220V插座、单相380V焊机等。

3P断路器常用于需要同时断开三根线的场合。因为地线不需要经过开关，所以3P断路器主要用于三相用电设备。

比如三相电机、三相焊机、三相烤炉等。

4P断路器常用于需要同时断开四根线的场合，主要用于低压配电线路。

比如楼层总开关、车间总开关、三相五线用电设备总开关等。

我们再来说说1P+N及3P+N断路器。

1P+N断路器：它可以接通和断开火线、不能断开零线。有些型号可以同时断开火线和零线，但只有火线具有过载及短路保护，零线没有过载和短路保护。

如上图所示，这是一个1P+N的实物图。从断路器上面的符号可以看出，该断路器1-2端子之间画了一个“×”和“-”，而N端子之间仅有一个“-”，这说明N端子仅具有隔离（断开）功能，没有过载及短路保护。

我们再看看2P断路器，它又是怎么样的？

从断路器上面的符号可以看出，该断路器1-2和3-4端子之间都画了一个“×”和“-”，说明它们都具有过载及短路保护。

现在1P+N和2P的区别知道了，那在用法上有什么不一样呢？

对于家庭配电来讲，它们并没有什么本质上的区别。但是如果进线零火线接反（即把火线L接到1P+N的N极上，把零线接到1P+N的P极上），当线路发生接地故障时，1P+N断路器不会跳闸，而2P断路器会跳闸。

对于工业单相380V线路来讲，它们在用法上就有很大的差别。

如下图所示，1P+N断路器用于单相380V线路时，如果接N极的火线L2发生接地故障，由于N极没有短路及过载保护，所以它是不会跳闸的。如果2P断路器用于单相380V线路时，不管那个火线发生接地故障，它都会跳闸。

总结：对于家庭插座而言，只有零火线不接反，1P+N漏电断路器和2P漏电断路器它们并没什么区别。对于工业单相380V用电设备而言，必须采用2P断路器。

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得本文不错，记得点赞、评论、转发！非常感谢！

断路器1P、2P、3P、4P有什么区别，该怎么选用？

断路器有1P、2P、3P、4P等等，家居杂坛下面就以家庭常用的空气开关为例，给大家逐一介绍1P、2P、3P、4P的区别和如何选用。

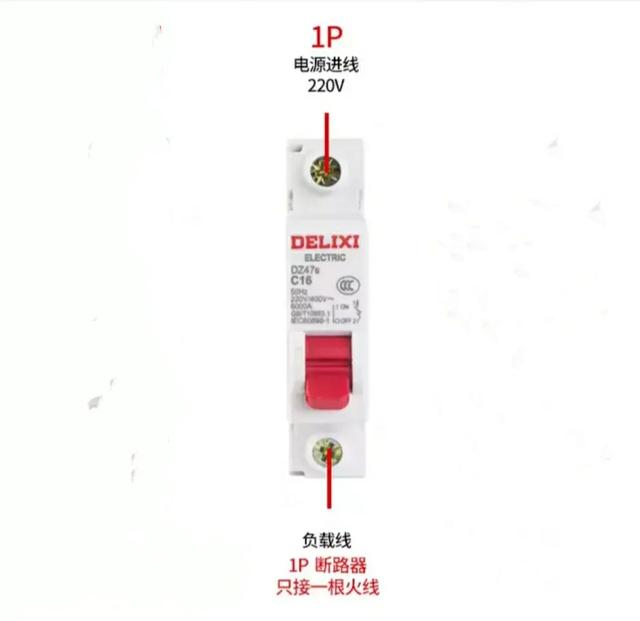

1. 如上面的图片，就是1P的空气开关，它的宽度是18mm，只有一个进线端和一个出线端，所以也被称为单极开关，它只能控制火线的通断无法控制零线的通断；
2. 由于1P空气开关，只能控制火线的通断无法控制零线的通断，所以它一般只用于家中照明回路的控制开关，不用于插座回路。

1. 看上面的图片，就是2P的空气开关，它的宽度是1P空气开关的2倍，也就是36mm，它也被称为双极开关，它有两个进线端和两个出现端，分别接火线和零线的进出，可以同时控制火线和零线的通断；
2. 2P的空气开关一般都是在家中作为总开关来使用，因为它可以同时通断火线和零线，对线路的保护和检修时人员的安全，都可以有效的保护。

1. 我们看上面的图片，图片就是3P的空气开关，也称之为3相开关或者是3极开关，3P开关进线端和出线端都有三个接线端子，分别用来接三相电的A相B相C相，它只能控制三相电火线的通断，不控制零线；
2. 所以，3P开关适用于控制三相也就是380V电路，而且零线不允许断开的场所，在家庭中几乎很少能够用到3P的开关。

1. 我们同样看上面的图片，图片就是4P的空气开关，也称之为4极开关，4P指的是三相再加N相，4P开关进线端和出线端都有四个接线端子，分别用来接三相电的A相B相C相，它不但能控制三相电火线的通断，还能控制零线的通断；
2. 所以，4P开关适用于控制三相电也就是380V电路中需要断开零线的场所，例如在住宅小区的总开关，在家庭中几乎很少能够用到4P的开关。

关于1P、2P、3P、4P的区别和如何选用的问题，家居杂坛都给大家分析完了，希望能够帮助到大家，以上都是个人观点，如有不足之处欢迎大家！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

断路器1P、2P、3P、4P有什么区别，该怎么选用？

断路器1P、2P、3P、4P有什么区别，该怎么选用?

答：学无止境，作为一个合格电工这也是必备了解和知道的基本知识。断路器型号种类繁多，以施耐德有EA9R、正泰NXB-63、德力西DZ47-63系列等；断路器也称为低压自动开关或空气开关，俗称塑壳开关。

断路器在电路中它既可以带负荷通断电路，又能够在线路出现短路故障时，其电磁脱扣器动作使开关跳闸；出现过负荷时，其串联在一次线路的热元件使双金属片弯曲，热脱扣器使开关跳闸。

断路器的1P、2P、3P、4P的区别就是它们的保护极不同而已，其中，P代表它保护极；1P代表它具有一个保护极，2P代表它具有两个保护极，3P代表它具有三个保护极，4P代表它具有四个保护极。

不同极数的断路器都是由结构一样的单极断路器叠加起来组成的。而单极断路器内部结构见下图所示

其内部结构安装有1上接线端子；2静触点片；3静触点；4灭弧罩；5动触点杆；6连接导线A；7电磁线圈；8连接导线B；9双金属片；10连接铜片；11下接线端子。

♥断路器的保护作用

断路器每一相主触头的负荷侧都连接有电磁脱扣器和热脱扣器，当电路中电流突然增大,例如短路电流,电磁脱扣器中的线圈由于电流突然增大,线圈的磁场也增大,增大的磁场通过铁芯吸合衔铁,衔铁动作,带动杠杆向上动作,使锁扣打开,主触头在弹簧的作用下分断电路。小型断路器的电磁脱扣电流(也就是短路保护电流)一般是按断 路器额定电流的3~5倍定制的,

当电路出现过负荷时(也就是过流保护), 串联电路中的发热元件产生温升,使双金属片发生弯曲,带动杠杆向上动作,使锁扣打开, 主触头在弹簧的作用下分断电路。小型断路器的过流保护一般是出厂时已经整定好的,不需要自己整定,但使用时有些断路器的额定电流 不一定是过流保护电流。这种情况使用在三相黑壳断路器一定要加以注意。

♦另外必须值得注意的是断路器分为D型断路器和C型断路器，虽然它们后缀数值是代表额定电流，例如D32会C32一样额定电流都是32A，但它们两者之间存在很大区别的。见下图所示

D型断路器一般是用于控制电机,而C型一般是用于控制照明电路中的相关连接和配电。

它们两者之间的分段能力不同:D型断路器的分段能力会更高一些,一般都可以超过七倍以上,但是不会超过十倍,而C断路器的分段能力一般是在五倍到七倍之间。它们两者之间的脱扣电流范围为C型5~10倍，D型脱扣电流范围为10~50倍。

当电路中的负荷很高的时候,D型断路器可以为电路提供有效的过载保护。而一般没有感性负载的控制回路及家庭照明负载选择C型断路器即可。

它们的额定电流根据自身不同结构单极可以做到1A、3A、6A而双极以上的断路器一般从10A、16A、20A、25A、32A、40A、50A、63A，额定电压为230/400V，额定短路电流能力IC6000A。而D型断路器的两极、三极、四极断路器的额定电流可以为80A/100A/125A这是C型断路器没有的。

大电流断路器一般用于厂房或独立机器设备，易潮湿、易触碰地方建议单独配置带漏电保护的分开关。小型断路器适用于控制回路的安装或家庭照明、插座、挂机空调、柜机空调，而厨房和卫生间建议选择带漏电保护的断路器。

这种问题还是5年前提出来的，现如今没有悟空问答了，而今日头条几乎都少人来提出问答题了吧，让许多从事科技领域的黄V无题可达，分别取消了V，悲哀。

知足常乐2022.5.13日于上海

断路器1P、2P、3P、4P有什么区别，该怎么选用？

我们常听说断路器有1P、2P、3P、4P这些型号，但却并不是很清楚代表什么意思，更不知道怎样选择适合自家使用的型号？为此小编特意去请教了有着多年经验的电工老师傅。就一起来跟大家分享一下。

1P是单开，只切断火线，通常用于照明灯或用电量小的电气设备。2P是双开，是有两个进（出）线端，进火线、零线，这个是比较常用的。3P是三开、控制三相电的，有三个进（出）线端，进三根火线。通常用于三相电总线开关和三相电设备。4P的就是在三开的基础上加一端子，为零线端子用N表示。

那么家用该如何选呢？

1.为了在照明回路中减少工程造价，通常选用1P断路器，需要特别注意的是上级断路器必须是具备漏电脱扣功能的，必须切断上级电源。

2.通常在断电检修时，为了预防火线与零线接反造成事故（就是指火线与零线接反时1P断电器只断开了零线而没有断开火线），最好采用1P+N断路器，也就是我们常说的DPN断路器。

3.对于同尺寸的断路器外壳来说，装1P和装1P+N是有区别的，1P的断路器在短路事故状态下的极限分断能力是要高于1P+N的。所以，对于比较重要的回路或者是频繁检修和操作的回路建议最好使用2P断路器。虽然成本比较高，但为了安全也值得。

除此以外，1P、2P是用于单相的；3P、4P则用于三相的。当用于保护接零时，只能使用1P、3P；而当用于保护接地时，最好用2P、4P的。而1P+N只在相线上装设保护器，当工作时同时断开相线。
