75千瓦三相异步电动机直接启动电流有多大？

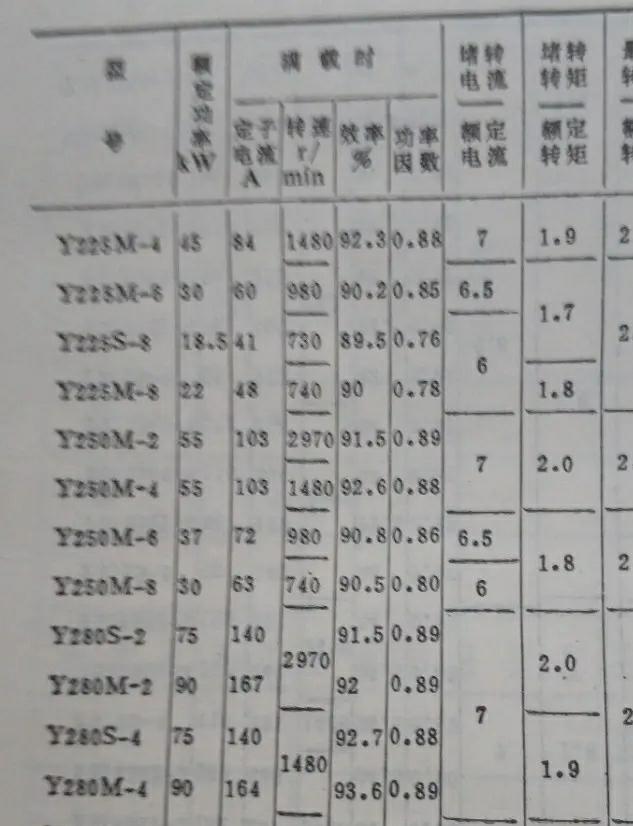

一般笼形三相异步电动机直接启动电流为其额定电流的4-7倍，在电动机技术参数中用堵转电流与额定电流的比值表示如下表，这也说明我们常说的起动电流就是堵转电流。

从该表中可见Y280S－4、75kW、140A，堵转电流/额定电流=7，也就是堵转电流是7×140=980A，这就是题主所问的直接启动电流，以上是指380V电压的。

但必须注意，电动机起动时在接入电源的瞬间会产生冲击电流，也叫合闸浪涌电流，或者叫启动冲击电流，其最大值达到堵转电流的2倍，也就是启动冲击电流是起动电流的2倍，但由于其持续时间很短只有0.1秒左右，因此在许多场合可忽略不计，而只讲起动电流（堵转电流）多大。

唯一要考虑起动冲击电流大小的，是在选用断路器的时候。

对微（小）型断路器，C型的瞬时脱扣电流值是额定电流的5-10倍，D型的瞬时脱扣电流值是额定电流的10-14倍。而一般的塑壳断路器，瞬时脱扣电流值都是额定电流的10倍。

那么对这台75kW额定电流140A电动机配什么规格的断路器呢？

电机额定电流140A，起动电流980A，起动冲击电流2×980=1960A。也就是说所用断路器的瞬时脱扣电流值要＞1960A，如果小于该值，在电机启动时断路器就会跳闸。那么至少要用200A的断路器，其瞬时脱扣电流值是10倍额定电流2000A，才能保证启动时不跳闸。

这就是给电动机选用断路器时至少要按额定电流1.5倍选用的原因，也是微（小）型断路器要用D型的原因。

75千瓦三相异步电动机直接启动电流有多大？

75千瓦三相异步电动机直接启动电流有多大？

★对于三相交流异步电动机来说，75千瓦的380V的三相异步电动机的额定电流大概为75×2A（经验公式）估算，等于150A电流。

理论上的精确计算公式是：I=P/(1.732xUxcosφxη)，即额定电流为电机功率除以根号3，再除以电机电压，再除以功率因数（一般为0.80~0.85），再除以效率（一般为75~92％）。这样下来估算得到电流为：I=P/(1.732xUxcosφxη)=145 A。比经验公式稍微小一点。

★所谓的直接启动，就是直接将电动机的三相输入电源线直接接入额定电压的三相交流线路中。其瞬间的启动电流可达电动机铭牌上的额定电流的4~7倍。那么根据150A×4=600A，如果按照150A×7=1050A，这样大的电流会造成同一低压供电线路其他设备的正常运行。单台变压器供电其最大容量不得大于其变压器容量的30％，那么变压器容量大概要250KVA及以上才行。而这么大的启动电流对变压器的容量也要求增加很大，所以一般情况下，大功率三相交流电动机要求用降压形式或者用变频器、软启动器启动。

★为什么三相异步电动机的启动电流很大吗?

答：三相异步电动机的启动电流很大是由于在接通电源的瞬间转子的转速为零，定子绕组旋转磁场切刺转子导体的速度等于旋转 磁场的转速,这时切制速度为最大,因此转子感应电势及转子感应电流也为最大,该电流反应到定子绕组上.就使得三相异步电动机的启动电流很大了,

当三相异步电动机启动时产生的启动转矩大于阻转矩时,转子将开始转动起来,这时,定子旋转磁场切割转子导体的速度将逐渐减小,因此转子感应电势及转子感应电流也将逐渐减小。当转子转速达到额定转速时,三相异步电动机的电流也就稳定下来了。

知足常乐2021.9.14日于上海
