不同品牌接触器和热保能一起用吗？

热保是热保护继电器的简称，习惯叫热继电器，用于保护电动机，具有过载与缺相保护功能。

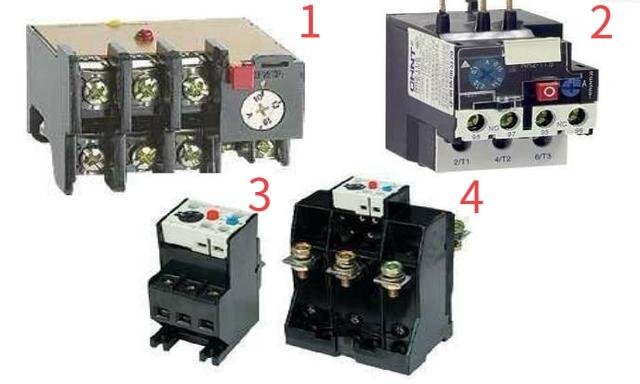

热继电器按安装形式分独立安装与组合安装两种，老式的热继电器象JR36系列如图中1，只有独立安装的形式。

而象JRS系列等新型热继电器既有独立安装的形式如图中4，也有组合安装的形式如图中2、3。组合安装是指与接触器组合，这种热继电器的特征是有与接触器组合安装的插脚如下图，因此又叫插装式热继电器。

安装时把插脚插入接触器主触头连接端，拧紧接线螺丝即可，如下图。

插装式热继电器要与特定的接触器组合，否则因尺寸不对无法组合安装。一般来说都是用同一品牌的产品，例如施耐德的热继电器只能与施耐德的接触器组合，其它外国品牌也基本都是如此，只能同品牌之间组合。

但国内品牌有点不一样，因为不同品牌会生产同一系列产品，这在外国品牌中是不可能出现的，例如CJX1系列接触器，有好几个品牌，与其组合安装的JRS2系列热继电器，也有好几个品牌。实际应用中就有可能是正泰的CJX1接触器组合了德力西的JRS2热继电器。

组合安装的热继电器一般都是在90A以下的，90A以上的都是独立安装的。独立安装的热继电器需要用导线与接触器连接起来，这就有了灵活性，只要基本参数满足电动机的控制与保护要求，不同品牌、不同系列的接触器与独立安装的热继电器都能连接在一起使用。

一般90A以下的热继电器，既有组合安装的也有独立安装的，象JRS2热继电器，在型号后边用字母Z表示组合安装，用字母F表示独立安装如下图。

因此用户可根据需要选用那一种安装形式的热继电器。

也有不少品牌的热继电器，为了用户更方便选用组合安装还是独立安装，在组合安装形式的基础上，配套了独立安装支架，如下图是施耐德的LR热继电器，两者组合就成了独立安装的热继电器。

综上所述，对组合安装的热继电器，要注意用同品牌或同系列的接触器，而对独立安装的热继电器，可以用任意品牌、任何系列的接触器连接起来使用。

最后必须注意，不管用何种接触器与热继电器，其基本参数要满足电动机的控制与保护要求。最好不要用JR系列热继电器，因为保护性能较差，有的还没有缺相保护功能。

不同品牌接触器和热保能一起用吗？

不同品牌接触器和热保护能一起用吗？

★不同品牌的交流接触器和热保护能在一起用，但一定要看热保护的额定电流调整范围与交流接触器基本上一样的额定电流，否则选择不配套会出现问题。再者要看热保护更换的位置空间是否可以方便安装热保护继电器。

如果是施耐德、西门子的系列交流接触器，不建议使用JR36系列的热保护继电器，因为它们之间连接非常别扭。

最常见的空气电磁式交流接触器，虽然品牌生产厂家很多，但其工作原理完全一样的。目前国产交流接触器有CDC10、CJ12、CJ20、CJ40、CJX1、CJX2、XDC1等系列。

而热保护继电器有NR2、NR4-63、、NXR-25、JR36系列等。虽然它们的工作原理完全一样的，但其几何尺寸不同，有的是可以直接与交流接触器的输出孔配套使用的。见下图所示。

本人观点认为，不同的交流接触器最好配套使用它们的系列热保护继电器。这样比较安全。因为热保护继电器的本身价格也便宜，没有必要纠结于这种事情。临时在没有同样规格型号下，代替一下即可。

有的电气设备中使用的热保护继电器几何尺寸不同，见上图所示，最好还是选择一样规格型号的热保护继电器为佳。

不同品牌接触器和热保能一起用吗？

热继电器不是一定和接触器近距离安装，所以没有和接触器配套的要求。不可忽略的关键是热继电器和被保护电机必须近距离，同处一个环境温度最重要，如果隔着玻璃或墙，那不能够贴切保护电机。
