怎样检查零线和地线相通？

由于TN－C－S与TN－S低压配电系统中，在用户中严格把中性线N（习惯叫零线）与保护接地线PE（习惯叫地线）分开，任何情况下都不允许把零线与地线连通，那么就有必要检查零线与地线在用户中是否被连通？

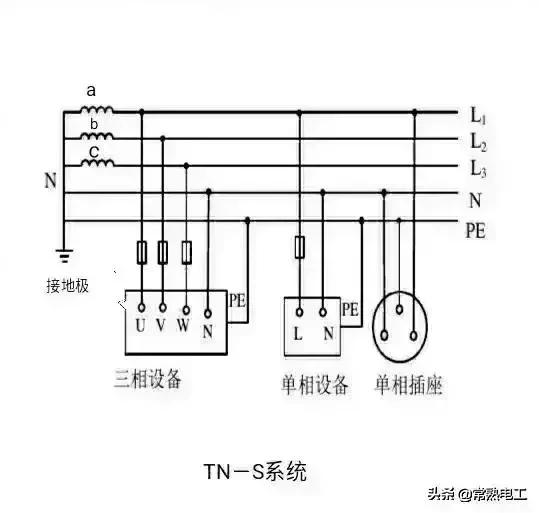

其实零线与地线在变压器中性点处或在电源进户处（有重复接地），零线N与地线PE是连接在一起的。如图

也就是在电源端零线N与地线PE是连通的，而在用户端这两者又不允许连通。据此我们只要把电源端的零线切断，就可检查零线N与地线PE是否接通？

具体方法：

1.对单相线路

断开总开关，如图

这样电源线火零与用户线火零都被切断，就可用万用表电阻档测量零线与地线是否连通，不通为正常。在确保电子设备都断开电源线后，可用摇表测零线与地线之间的绝缘电阻，不小于0.5兆为合格。

2.对三相线路

同样先断开电源总开关，如图

然后断开进户零线N（图中打×处），注意一定要断开电源开关后，才能断开进户零线，对电源开关采用四极断路器的，也要把进户零线断开，因为有的四极断路器在分闸位置零线依然接通。

接下来就可检查零线N与地线PE是否连通，不通并且绝缘电阻不小于0.5兆为合格。

如果检查下来不合格，就要去每个设备用上述同样方法检查一遍，从而找出是那一台设备上，零线与地线连通了。

怎样检查零线和地线相通？

零线在变压器端接地的，地线在设备端接地。

如果通过入户总开关把从变压器到家里的供电切断，零线和地线是断开的。

此时，家里的零线和地线是不通的，通过万用表的导通档测试，万用表不会发出滴滴滴的提示音。

但是万用表的导通测试不能带电测试，测试零线和地线必须切断入户总开关，因此没办法通过万用表的导通档测试出零线和地线是否想通。

可以万用表的电压档进行测试，万用表调到交流电压测试档位，万用表一端接地，一端接零线，如果测不出电压，也就是万用表显示不出数值，说明零线没有接地，如果测出220v左右，也说明，从变压器到测试点之间的零线断了。

如果测试出0v或者是非常小的数值，说明零线在变压器端接地。

怎样检查零线和地线相通？

关注一起学电，一起了解更多知识！

供电系统可分为TN系统、TT系统和IT系统，TN系统和TT系统是最常见的，而TN系统可分为TN-C、TN-S和TN-C-S。在这些系统中有的零线和地线是共用的，有的是分开的。

TN-C系统中的“T”表示保护接地，“N”表示工作接零,“C”表示T和N共用。

这类供电系统为三相四线制，是常用供电系统之一，TN-C系统的零线和保护地线是同一根线。

• TN-S系统

TN-S供电系统是三相五线制由三根相线、一根零线和一根地线组成，保护线PE单独铺设，不允许加装漏电保护开关也不允许断开，保护线可以重复接地。

• TT系统

TT系统也是三相四线制，接地线需要单独铺设。

• 使用灯泡

将灯泡两端分别接火线、地线和火线、零线，若灯泡亮度正常说明接的是火线和零线，若灯泡发暗说明接的地线。

• 使用漏电保护器

将火线和零线接入漏电保护中，漏电保护器负载端可以接一个灯泡，如果漏电保护器正常使用，说明是零线。如果使用的是火线和地线，漏电保护器会掉闸。

以上是我的回答，有错误之处欢迎指正！

怎样检查零线和地线相通？

在没有断点的情况下，地线零线本来就是相通的（电阻很小或为零），它们的终点都是变压器的中性点接地极。

检测方法分两种，带电检测和无电检测。

带电检测，万用表打到电压档最高档，分别测量火线和地线，火线和零线的电压，正常情况下都是220伏。如果哪一条的电压很低或者没有，就说明这条线断了，同时也就证明零线和地线不相通。

无电检测，打到电阻档或者蜂鸣档，红黑表笔分别接触零线和火线。如果相通，电阻会显示为零或很小，蜂鸣器会发出滴滴的声音。如果不通，则显示无穷大。

其实这个问题不用纠结，在我们的供电系统中，TN-C系统的地线和零线就是合为一体的。从变压器低压测出来，只有三相五线（TN-S）供电系统的地线和零线才是单独敷设的。

我是斌哥，70后的大叔，以上就是我的回答，仅代表个人看法，供提问者和阅读者参考，谢谢大家的阅读！

怎样检查零线和地线相通？

用摇表测试零线与地线的绝缘电阻，测得阻值大与0.5兆欧就是没问题，小于就说明零线漏电了
