220v的接触器是一根零线一根火线，380V的接触器是两根火线是如何形成回路？

提问者可能认为只有一火一零才能形成回路，其实两根火线之间也能形成回路。

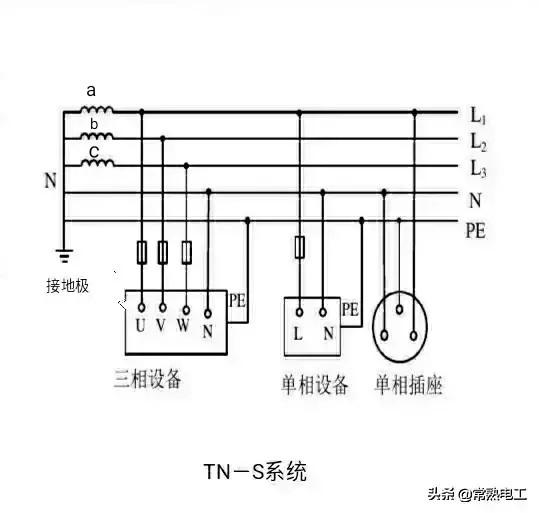

我们用的电一般由低压配电变压器提供，变压器低压侧的原理图如下。

a、b、c三相低压线圈星形连接，尾端形成中性点N并引出中性线，线圈首端引出三根相线L1、L2、L3，由于中性点接地，对地电压为零，所以习惯把中性线N叫成零线。而L1、L2、L3三根相线对地有电压，习惯叫火线。火线之间电压都是380V，每根火线与零线之间的电压都是220V，PE是保护接地线。

从原理上讲接触器线图是220V的，线圈就接在一根火线与零线之间，假设接触器线圈接在L1与N之间，其电流回路是从变压器a线圈首端→L1→接触器线圈→N→变压器a线圈尾端。

如果接触器线圈是380V的，线圈就接在两根火线之间，假设接触器线圈接在L1与L2之间，其电流回路是从变压器a线圈首端→L1→接触器线圈→L2→变压器b线圈→变压器a线圈尾端。

可见用220V线圈时，电流回路中只有变压器的一个线圈，而用380V线圈时，电流回路中有两个变压器线圈。

220v的接触器是一根零线一根火线，380V的接触器是两根火线是如何形成回路？

什么是回路

水有了势能和水位差才能从高处流向低处，水位差越大压力越大，电也是如此。电源两点之间的电位差越大电压越高，同样有了电位差也就有了电流。交流电流的流动必须有一个能相互流通的通路，也就是指从一相出发经过电路、负载等回到另一相或回到零线所构成的闭合回路。

从电源进线到空开接一根火线，再经过开关接到灯的一端，从另一端接一根线回接到总零线上，这就是电路的回路。如果没有经过负载，相线之间直接相接或火线零线相接，虽然也能构成回路，但是直通的电流太大，就是短路了。

回过头来再看一下题目，题中给出了220v和380v两种电压的接触器，按照我国当前采用的由星形接法的三相四线制，是完全可以同时提供这两种电压的，只不过接法不一样。

220v接触器线圈有两个接线端分别为A1和A2，如果火线从A1端进入，零线就从A2端接出。相反，如果从A2端接火线，零线就从A1端接出。

380v接触器线圈是两根火线，从三颗相线的某一相经过导线接入线圈的A1端，再从线圈的A2端接到另外一相回到电源，形成闭合的回路。这样的话，电流在流动的过程中经过线圈就会产生磁场，在磁力的作用下接触器线圈得电吸接通三相主线路工作。如图所示：

但是有一点必须注意，接完线后，要仔细的查看一下，线圈的A1、A2端不要接入同一相上，否则没有形成回路，接触器不会吸和。

220v的接触器是一根零线一根火线，380V的接触器是两根火线是如何形成回路？

220V的接触器是一根零线一根火线，380V的接触器是两根火线是如何形成回路吗?

♥其实，提问者没有系统学习过电工学，不知道三相四线的线电压（火线与火线）和相电压（火线与零线）的区别。

♦电器设备回路的意思是，电流从电路的一端出发，经过设备负载（交流接触器线圈）回到电源的另一端，此过程会产生一个电势差，从而让用电设备工作，

要是不存在这个回路，电路就是不完整的，为开路状态，无法进行正常的工作。另外，一个回路必要是闭合的，否则不会产生电流。简单理解三相交流的线电压之间才有电压，并且它的电压是交流接触器的额定工作电压。

三相交流电通常是由三相交流发电机或三相电力变压器供电系统产生的。它们具有频率相同、振幅相等、相位依次互差120º的正弦交流电动势、电压和电流。为了获得不同的电压等级供给单相负载，均采用星形接法(Y)，在星形接法的中性点再连接一根导线出来，称为零线N。见下图所示。

在三相四线制的配电系统中，可以配出相电压和线电压。三相电源每根相线与中性线间的电压称为相电压，三相电源中任意两相间的电压称为线电压。U、V、W 三相的线电压一般用 Uuv、Uvw、Uwu 来表示，相电压一般用Uuɴ、Uwɴ、Uwɴ来表示,如图下所示。

三相电源中流过每条相线的电流称为线电流，三相电源中流过每一相负载的电流称为相电流。线电流一般用 Iu、Iv、Iw 来表示，相电流一般用 Iuv、Ivw、Iwu 来表示，如上图 所示。

对于星形接法的三相对称电源，线电压的有效值等于相电压有效值的√3倍，即Uun=√3Uuw；同时线电压的相位比它相应的相电压超前30º。

对于三角形接法的对称电源，线电压就等于相电压的有效值，即Uun=Uuw。

♥在交流电路中，电压和电流都是正弦交变量，因而在应用节点电流定律和回路电压定律时，必须以向量来表示。这样节点电流定律就可表述为:在正弦交流电路中，流入节点电流的向量和等于零。用公式表达为 Σi=0，并规定流入节点的电流取正号，流出节点的电流取负号。回路电压定律可表述为:在正弦交流电路任一回路中，各电源电动势的向量和等于各元件上电压降的向量和。用公式表达为ΣE=ΣU，并规定与选定的绕行方向相同的电源电动势和电压降取正号,反之取负号。见下图所示。

♦基尔霍夫电压定律不仅适用于电路中任一闭合的回路，而且还可以推广应用于任何一个假想闭合的一段电路。

知足常乐2022.2.11日于上海

220v的接触器是一根零线一根火线，380V的接触器是两根火线是如何形成回路？

交流接触器的电压线圈，耐压有220v，耐压有380v。它们的工作原理都是一样的，一零一火，或者两根火线，都得构成电压工作线圈闭合回路。这样交流接触器电磁铁才能产生磁场，吸合工作。工作性质原理，我们国家的交流电，频率是50赫兹。也就是在坐标x轴展示。每秒交替变化50次周波。（正半周和负半周）因为交流电没有正负极。靠交替变化构成回路。他跟直流电不一样，直流电有方向，正极出发，流入负极。因此交流电靠交替变化而构成回路。交流接触器，也是电通过电压线圈闭合回路，使交流接触器电磁铁产生磁场吸合工作的。带动主触头，和辅助触头做分合工作。基本这就是交流接触器的工作原理。

220v的接触器是一根零线一根火线，380V的接触器是两根火线是如何形成回路？

先说回路的事。220伏的，一根火线，一根零线，当然是零线跟火线形成回路。380伏的，如果接的是a相和b相，那就是ab形成回路，同样的，接哪两相就是哪两相形成回路。如果是三相回路，比如三相电动机，其他两相都是其中一相的回路。比如ab是c的回路。

交流接触器是电动机控制电路中必不可少的元器件。通常是主控开关（启动按钮）发出指令，接通交流接触器线圈的电源。交流接触器得电吸合并形成自锁，接通控制电动机的主电源，电动机得电运转。

如果交流接触器线圈的电压跟我们的电源电压不匹配，这时候我们就需要一个变压器，或者开关电源，把电源电压变成我们所需要的电压，方可使用。如果电压不匹配，轻者吸合不了，重者烧坏线圈。

交流接触器正面标注的额定电压额定电流，指的是交流接触器主触点的耐压值和容量。 No表示辅助触点常开点， Nc表示辅助触点常闭点。线圈电压一般标注在线圈接点a1a2的中间。如图。

我们可以利用接触器控制电动机点动，连续运行，以及正反转，降压启动等。作为一个电工，搞懂了这些控制线路，才算是刚刚入门。

以上就是我对这个问题的分析和解答。仅代表个人观点，供提问者和阅读者参考。由于个人知识和经验的极限，有不足的地方请大家评论补充。有错误的地方请大家及时指正。谢谢！

220v的接触器是一根零线一根火线，380V的接触器是两根火线是如何形成回路？

220v的接触器是一根火线和一根零线，380v电接触器是两根火线，是如何形成回路的，这要从什么是电位差和什么是电流两方面去理解。

1:我们知道日常生活中用的市电是频率为50Hz的工频交流电，它是由内部三绕组按位置相差120度的发电机运动后产生的相位相差120度正弦波电动势经过升压、输送、降压等一系列的过程后，变换为0.4Kv的低压。在0.4kv的低压侧，接成TN系统后提供给用户使用。如下图:

2:而何为电位差呢？就是在电场中，任意两点之间的电位之差为两点间的电位差，也就是我们平常说多少伏电压。由上图可知L1、L2、L3三相电压接成星形向外供电，它们的另一端并接在一起作为中性线和保护线，中性线作为N线，我们俗称的零线，与L1、L2、L3三条相线中任意一相线都可产生电位差形成220v的单相电压供给用户，同时L1、L2、L3三相线之间也相互因电位差而产生380v的相电压。

3:电流则是指通过导体横截面的电量同时间的比值。有电位差而将产生电位差的两端用导体连接起来，如问中的接触器线圈，因电位差的存在，电位高的一端就流向低的一端，便使这一闭合回路中产生电流，由电生磁的原理，置于接触器线圈中的铁芯磁化产生磁场吸引衔铁从而使接触器闭合。220v和380v的接触器吸合原理都一样，不同之处仅接触器线圈电压的差别。
