空气开关C型与D型如何选择？

空气开关是习惯叫法，实际是低压空气断路器，空气断路器只在低压领域使用，因此进一步省略叫低压断路器或断路器。

低压断路器按结构分为三种，框架断路器（ACB）、塑料外壳断路器（MCCB）、微型断路器（MCB）。框架断路器的保护功能较多，又称为万能断路器，第二种简称塑壳断路器，第三种也有叫小型断路器的。

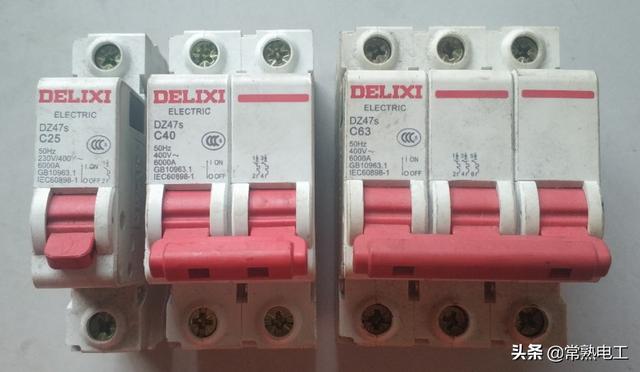

小型断路器的特点是模块化导轨安装，把一个极的断路器单独成形，也就是单极（1P）断路器，再根据需要组合成二极（2P）、三极（3P）、四极（4P）断路器。如图

小型断路器的最大额定电流63A，后又扩展到125A。

（有的厂家有A型）

塑壳断路器分配电线路保护型与电动机线路保护型及电动机保护型，万能式断路器可根据用户需要调整为何种用途。常用的国产DZ47s系列小型断路器只有B型、C型、D型三种，这种断路器除了有短路、过载保护功能外，与漏电保护模块可组合成漏电断路器。还可加装六种不同功能的附件，包括辅助触头、报警触头、分励脱扣器、过电压脱扣器、欠电压脱扣器及过欠压脱扣器。

断路器的主要功能之一，是作电气线路的短路保护，防止线路因短路而烧坏。当短路电流达到断路器的瞬时脱扣整定电流值时，断路器脱扣分断俗称跳闸，使故障线路断开电源。

短路电流常常超过线路允许承载电流的数倍甚至十至二十倍。

下图表2是DZ47s系列小型断路器过电流保护特性。

表中In表示断路器的额定电流。

从表中可见，B、C、D三种类型断路器的不脱扣电流分别是3In、5In、10In，脱扣电流分别是5In、10In、14In。

当通过电流为额定电流的1.45倍时，三种类型的断路器都会在1小时内脱扣，这个就是长延时脱扣器，作过载保护的。瞬时脱扣器是作短路保护的。对小型断路器长延时脱扣器是双金属片结构，利用双金属片发热弯曲而脱扣，故又叫热脱扣器。瞬时脱扣器是电磁结构，利用大电流产生电磁吸力而脱扣，故又叫电磁脱扣器，也有叫磁脱扣器的。

三种类型断路器的保护特性曲线如下图1、2、3。

横座标是过电流倍数，纵座标是动作时间。

三种类型断路器的不同点，就是发生短路故障时，动作电流不同而已。那么在实际使用中根据线路短路电流的大小，选用相应类型的断路器，一般线路可选用C型，如果线路较长，短路电流在5倍额定电流以内，就要采用B型，而D型主要用在电动机线路中。

电动机的起动电流是额定电流的5－7倍，其实在电动机的技术手册中，没有起动电流这个参数，只有堵转电流是5－7倍额定电流这个参数。堵转电流是指电动机接入额定电压，转速为零时的电流，而电动机在起动时，接入额定电压的瞬间，会有一个很大的冲击电流，也叫合闸涌流，虽然持续时间很短不足0.1秒，但其最大值达到了堵转电流的2倍，这才是电动机真正的起动电流。也就是说起动电流的峰值达10－14倍电动机额定电流。

这就是电动机线路上要用D型断路器的原因，如果用C型断路器，动作值是额定电流的5－10倍，而电动机的起动电流峰值达额定电流的10－14倍，那么一起动就跳闸了。下图是一个D16断路器，表示D型额定电流16A。

现有一台7.5kW的三相异步电动机，如何选用断路器呢？7.5kW电机额定电流约15A，那么应该用D16断路器。但实际应用中有时起动时还是会跳闸，换了一个同型号的断路器起动时再也不跳闸了，为什么？前一个断路器有问题吗？

可以说两个D16断路器都是正常的，那为何一个在起动时会跳闸呢？问题出在10－14倍动作电流值上。由于制造上的误差，对一种类型断路器的脱扣电流值，只能限定在一定范围内，而不能精准到一个数值上，象D型就在10－14倍这个范围内都是合格的。那么有一只断路器，瞬时脱扣值有可能在12倍额定电流，而另一只断路器的瞬时脱扣值可能在14倍额定电流上。电动机起动电流峰值在13倍额定电流的话，前者起动时就会跳闸，后者就不会跳闸。

因此在电动机线路上选用小型断路器时，除了要选用D型外，额定电流也要适当放大。

空气开关C型与D型如何选择？

大家好，我是专注家居和装修知识分享的家居杂坛。在这里，我会尽可能地把我知道的一些知识分享给大家，希望大家能够支持！

我们家庭室内的某个位置一般都有一个配电箱，配电箱内都会安装有相应的开关。配电箱内安装的开关主要有两种：第一种是普通的空气开关，第二种是漏电保护开关。但是这些开关又分成不同的类型，我们到底如何选择呢？例如现在有朋友问这样一个问题：空气开关的C型和D型，如何进行选择？

• 空气开关是利用空气作为灭弧介质，然后通过灭弧栅进行灭弧的一种开关。因为电路在瞬间断开的时候会产生电弧，电弧有非常大的危险，所以必须灭弧，空气开关就利用空气来进行灭弧。所以空气的原理和使用都很方便，价格也很低。

• 空气开关可以作为电路的接通和断开的主开关，这样来实现电路接通和断开的作用。另外还可以实现对我们室内电路的分配的作用。空气开关还有三种保护作用，分别是短路保护作用，过载保护作用以及欠电压的保护作用。

• 空气开关是利用内部元件脱扣来实现其应有的作用的，而内部脱扣的曲线根据类型不同又划分为不同的类型。根据脱扣曲线，空气开关可以划分为A型曲线、B型曲线、C型曲线、D型曲线。其实个人的理解就是根据脱扣的灵敏度的不同来进行划分的。

• C型脱扣曲线常见于一些感性负载和照明回路中。也就是说，C型曲线一般用的就是家庭的照明配电箱，C型曲线的脱构区间是 5-10In。

• D型曲线常见于一些高感性负载回路，以及高冲击电路回路中。这类的电路回落对应的就是动力回路。也就是说像地下室的一些动力配电箱都是采用的D型曲线。D型曲线的脱扣区间是10-14ln。

• 第一点，我们要知道家庭用的空气开关都是属于C型曲线的。所以说家庭用的空气开关，我们选择C曲线的空气开关。C曲线的空气开关就是我们常见的C10A，C16A，C20A，C25A，C32A，C40A，C50A等等不同的型号，其中的数字就是代表的额定电流，字母C代表就是脱扣曲线的类型。

• 第二点，我们要知道空气开关的额定电流一定要根据空气开关所负载回路的计算电流去选择。例如回路中的计算电流是10A，那么我们就按照10乘以1.2来选择，也就是12A。大于12A的就是16A的空气开关，所以我们应该选择C16A的空气开关。

• 第一点就是对于家庭用的总开关的选择。个人建议大家选择2P的空气开关。空气开关的额定电流根据我们家里所有电器同时工作时的计算电流来进行选择。常见的总开关的型号都是，C32A，C40A，C50A等等。

• 第二点就是对家庭配电箱内分回路的开关选择。个人建议大家选择2P或者是1P+N的漏电保护开关。漏电保护开关的额定电流就是根据这个回路中所有电器工作电流去选择。常见的普通插座回路就选择16安的，厨房和卫生间的可以选择20安或者是25安的。另外就是漏电电流就是选择30毫安的就可以。

关于空气开关中的C型和D型如何进行选择，家居杂坛通过对空气开关C型和D型所代表含义的分析，最后给大家详细介绍了家庭用开关选择的具体建议，并给大家详细的分析了室内配电箱内各种开关的选择。希望我的回答能够对大家有所帮助！如果大家还有不同的意见或者是建议，也欢迎大家分享出来，以供我们共同交流探讨学习，谢谢大家！

【个人原创，头条首发，图片源自网络侵权即删！】

空气开关C型与D型如何选择？

空气开关C型与D型如何选择？

说实话，很多老电工师傅在选择空开的时候都不知道什么C型和D型。

有一个学员跟我分享了一个很有趣的例子：

有次给一个额定电流22A的电机配空开，他选了一个C32的空开还是跳闸，然后直接换成C40的开关就不跳闸了。最后他得出一个经验“给电机选空开需要按两倍电流计算”，哈哈！后来上完课以后才恍然大悟，原来空开还分C型和D型！

空气开关脱扣器一般分B型、C型、D型。其中，

1. B型空开用于变压器二次线路保护，瞬时脱扣电流为3-5倍额定电流。

2. C型空开用于建筑照明线路保护，瞬时脱扣电流为5-10倍额定电流。

3. D型空开用于电动机及动力线路保护，瞬时脱扣电流为10-20倍额定电流。

注：瞬时脱扣电流是指能让空开瞬间跳闸的电流大小。

比如，一个脱扣器为C型、额定电流为32A的空开。当实际电流超过32A时，他并不会马上跳闸，而是要过一段时间。如果实际电流远远超过32A，比如5倍（5*32=160A）时，空开就会瞬间跳闸，一般动作时间在0.02秒以内。

开关为啥要这样设计呢？

因为设备启动的时候，启动电流一般都比额定电流大很多。短时间的过载并不会造成设备和线路损坏，只要温升不超过规定温度，它是允许的。但是当线路出现严重过载时，比如短路。这时，开关必须马上断开，否则电线和设备就会因发热烧毁。

那么当实际电流超过额定电流，到底要多久才会跳闸呢？这个就跟脱扣器类别有关了。

我们通常说的C型空开和D型空开，这个C型和D型是指脱扣曲线。那么脱扣曲线是什么玩意呢？

看起来很复杂，是不是？简单的来说脱扣曲线就是一条多大电流对应多长时间会跳闸的曲线，从曲线我们可以看出该型号空开电流倍数与动作时间的关系。

我们先以C型脱扣器的曲线为例来分析一下。横坐标表示实际电流除以额定电流的倍数；纵坐标表示空开跳闸时间。为了更直观，我直接标上汉字

我们先看左边那条热态曲线，

• 当实际电流等于1倍额定电流时，曲线和Y轴不相交，表示开关不会跳闸

• 当实际电流等于1.5倍额定电流时，大概需要30秒才会跳闸

• 当实际电流等于3.0倍额定电流时，大概需要4.0秒就会跳闸

• 当实际电流等于4.0倍额定电流时，大概需要2.5秒就会跳闸

• 当实际电流等于5.0倍额定电流时，动作时间急剧缩短，只需要0.02秒就会跳闸

我们再看右边那条冷态曲线，

• 当实际电流等于1倍额定电流时，曲线和Y轴不相交，表示开关不会跳闸

• 当实际电流等于1.5倍额定电流时，大概需要500秒才会跳闸

• 当实际电流等于3.0倍额定电流时，大概需要30秒就会跳闸

• 当实际电流等于4.0倍额定电流时，大概需要18秒就会跳闸

• 当实际电流等于7.0倍额定电流时，大概需要6秒就会跳闸

• 当实际电流等于10倍额定电流时，动作时间急剧缩短，只需要0.02秒就会跳闸

我们再来分析一下D型脱扣器曲线。同样横坐标表示实际电流除以额定电流的倍数；纵坐标表示空开跳闸时间。为了更直观，也标上汉字

我们先看左边那条热态曲线，

• 当实际电流等于1倍额定电流时，曲线和Y轴不相交，表示开关不会跳闸

• 当实际电流等于1.5倍额定电流时，大概需要30秒才会跳闸

• 当实际电流等于3.0倍额定电流时，大概需要4.0秒就会跳闸

• 当实际电流等于4.0倍额定电流时，大概需要2.5秒就会跳闸

• ...以此类推...

• 当实际电流等于10倍额定电流时，动作时间急剧缩短，只需要0.02秒就会跳闸

我们再看右边那条冷态曲线，

• 当实际电流等于1倍额定电流时，曲线和Y轴不相交，表示开关不会跳闸

• 当实际电流等于1.5倍额定电流时，大概需要500秒才会跳闸

• 当实际电流等于3.0倍额定电流时，大概需要30秒就会跳闸

• 当实际电流等于4.0倍额定电流时，大概需要18秒就会跳闸

• 当实际电流等于7.0倍额定电流时，大概需要6秒就会跳闸

• ...以此类推...

• 当实际电流等于15倍额定电流时，动作时间急剧缩短，只需要0.02秒就会跳闸

通过上面两种曲线分析可知：

C型脱扣器和D型脱扣器在1--5倍电流时的动作时间都是一样的，它们唯一的不同就是瞬时脱扣电流大小不一样。C型空开和D型空开正因为瞬时脱扣电流不一样，所以它们的应场合是有差别的。

C型空开一般用于冲击电流不是很大的场合，比如：一般建筑的照明线路等。D型用于冲击电流非常大场合，比如：电动机、电磁阀、电容器等。

如果错把C型空开用于电动机电路，那么可能就会造成电机一启动开关就会跳闸；如果错把D型空开用于照明电路，那么可能线路因过载烧毁开关都不动作。

以上就是我的一些个人见解，如果还有其他不足，欢迎大家补充！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢！

空气开关C型与D型如何选择？

简单来说，C型空气开关适用于普通供电配电电路，比如生活，照明电路。 D型空气开关适用于工业动力供电配电。

空气开关的型号是根据它的抗脱钩能力来分等级的，也就是空气开关的瞬时脱钩能力。

我们在选用的时候，主要考虑的就是负载设备的启动电流。为什么要把c型空气开关用在家用电方面，把d型空气开关用在动力供电方面，其实主要考虑的就是它的启动电流。

一般来说家用设备的多数是电阻性设备，就算是有一些电感性设备，功率也不是很大，启动电流也就没有那么大，所以选用c型的空气开关也可以。

但是动力拖动设备，几十千瓦，几百千瓦的，甚至更大的，瞬间的启动电流非常大，考虑到抗冲击能力，就必须要选用d型的空气开关，甚至更高等级的。

额定工作电流跟瞬间脱钩电流是两个概念。

额定电流是设备可以长期正常运行的电流，空气开关额定电流的大小要根据设备而定工作电流的大小来选用，一般为设备额定电流的1.2倍左右。

另外，空气开关的额定电流要＜电线的工作额定电流，否则就会出现电线烧坏了，都不跳闸的现象。

以上就是我的分析和解答，仅代表个人意见，供提问者和阅读者参考。由于个人知识和经验有限，有不足的地方请大家评论补充，有错误的地方请大家及时指正，谢谢！

空气开关C型与D型如何选择？

您所说的C型D型实际是指空开的脱口曲线，根据使用的场合选择不同的类型；下面我们先简单认识空气开关的使用场景对应的曲线。

A特性：2倍额定电流，很少用，一般用于半导体保护；

B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；

C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；

D特性：10~20倍额定电流，一般用于动力配电.

注：所谓的多少倍电流，就是抗冲击电流，给一定的时间开关不跳闸．特性就是如何避开冲击电流。

断路器额定电流=1.2～2倍计算电流。

B 型曲线

脱扣特性: 瞬时脱扣范围 (3 ~ 5) In

用于保护短路电流较小的负载 (如电源、长电缆等)

C 型曲线

脱扣特性: 瞬时脱扣范围 (5 ~ 10) In

用于保护常规负载和配电线缆

D 型曲线

脱扣特性: 瞬时脱扣范围 (10 ~ 14) In

用于保护起动电流大的冲击性负载 (如电动机，变压器等)

断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。过电流脱扣器最为常用。

过电流脱扣器其动作电流整定值可以是固定的或是可调的，调节时通常利用旋钮或是调节杠杆。电磁式过流脱扣器既可以是固定的，也可以是可调的，而电子式过流脱扣器通常总是可调的。断路器的分断能力指的就是能够承受的最大短路电流。所选断路器的的分断能力必须大于其保护设备的短路电流，

过电流脱扣器按安装方式又可分为固定安装式或模块化安装式。固定安装式脱扣器和断路器壳体加工为一体，一旦出厂，其脱扣器额定电流不可调节，如DZ20型；而模块化安装式脱扣作为断路器的一个安装模块，可随时调换，灵活性很强。

长延时型：小于10S，用作过载保护；

短延时型:0.1～0.4s,用作短路、过载保护；

瞬时型：0.02S，用作短路保护。

长延时型脱扣器的整定电流≥1.1倍计算电流；瞬时型脱扣器的整定电流≥1.35倍尖峰电流（计算电流）。而且选型时，要注意，上一级的脱扣整定电流≥1.2倍下一级脱扣整定电流。（脱扣整定电流产品彩页上有标）

具有过载长延时、短路短延时和短路瞬动三段保护功能的断路器，能实现选择性保护，大多数主干线(包括变压器的出线端)都采用它作主保护开关。不具备短路短延时功能的断路器(仅有过载长延时和短路瞬动二段保护)，不能作选择性保护，它们只能使用于支路。

额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。

无论是哪种断路器，虽然都具备Icu和Ics这两个重要的技术指标。但是，作为支线上使用的断路器，可以仅满足额定极限短路分断能力即可。现在出现的较普遍的偏颇是宁取大，不取正合适，认为取大保险。但取得过大，会造成不必要的浪费(同类型断路器，其H型—高分断型，比S型—普通型的价格要贵1.3倍～1.8倍)。因此支线上的断路器没有必要一味追求它的运行短路分断能力指标。而对于干线上使用的断路器，不仅要满足额定极限短路分断能力的要求，同时也应该满足额定运行短路分断能力的要求，如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否，将会给用户带来不安全的隐患。

断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。脱扣器额定电流1n，指脱扣器能长期通过的最大电流。长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其1r=In，可调式脱扣器其Ir为脱扣器额定电流1n的倍数，如1r=0.4～1×1n。 短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir的倍数，倍数固定或可调，如Im=2～10×Ir。对不可调式可在其中选择一适当的整定值。瞬时电磁脱扣器动作电流额定值Im′，为脱扣器额定电流In的倍数，倍数固定或可调，如Im′=1.5～11×In。对不可调式可在其中选择一适当的整定值。

空气开关C型与D型如何选择？

空气开关的C型与D型有什么区别，如何选择？

空气开关俗称断路器，它们都是系列产品，其上面的C、D代表的是断路器的脱扣曲线。按照它们的脱扣曲线可以将断路器一共分为A、B、C、D四类。

所谓的特性就是指它们在实际应用中，如何最大限度的避开一种瞬间产生的冲击电流，即抗冲击电流。它们表示在线路中的一定时间断路器跳闸。不过C型与D型断路器它们分为单极、双极、三极、四极，从外观上看几乎一模一样，要认清它们两者之间的类别，必须从它们的壳体上看标注的字母。

我们比较常用的类型为C型断路器，例如：C16、C32等，C代表为C系列表示符号，后面它16或者是32表示它们的额定电流为16A或32A。C系列产品的断路器的特性一般为5~10倍的额定电流，这种特性最常用。在配电线路中或者有比较大的瞬间的接通电流的照明控制回路中，最好选择这种C型断路器。它广泛应用于家庭单相、三相配电盘、建筑照明等冲击电流一般的线路中，是一种常见的一种型号。

而D型断路器，它的特性要比C型的大很多，一般为10~20倍的额定电流，相比C型的16A，D型的16A在想要它在线路中作为保护，它几乎不动作，所以家庭使用中，一定要看清楚断路器前面的英语字母的代号。也就是说D型系列的断路器一般用于有电动机工作的动力配电中。在配电线路比较高的瞬间接通电流的或者有启动电流比较大的场合，我们的最佳选择非他莫属（D系列断路器）。

顺便说一说A系列和B系列特性的断路器，它们广泛应用于电子元器件或者半导体器件和配电箱里面的二次回路的小电流保护。
