90kw的三相电机要配置多少安的漏电开关？

漏电开关应该是漏电断路器，是在断路器的基础上，组装漏电模块而成，安装漏电断路器的主要目的，是防止人身触电。

实际上不是所有的电气设备都需要用到漏电断路器，象90kW的三相电机，属于大型固定设备，只要按要求设置保护接地线与接地极可靠连接，就能保证安全。需用漏电断路器的设备，主要是移动使用的设备，没有专职人员使用的设备，在临时供电线路上使用的设备，电动工具家用电器等等。

当然如果所在低压配电系统是TT系统，所有用电设备都是要采用漏电断路器的。

如果是TN－S系统，不必用漏电断路器，用普通断路器即可，电动机外壳与系统的保护接地PE线连接，Y280－M2 、90kW电机额定电流是167A，需用70m㎡的铜导线，PE线按不小于电源线截面一半的要求，需用35m㎡的黄绿双色接地专用线。

那么乘下的就是选用多少安的断路器，一般要求是按电机额定电流的1.2－1.5倍选用。为什么要这么选？电动机额定电流等于断路器额定电流行不行？

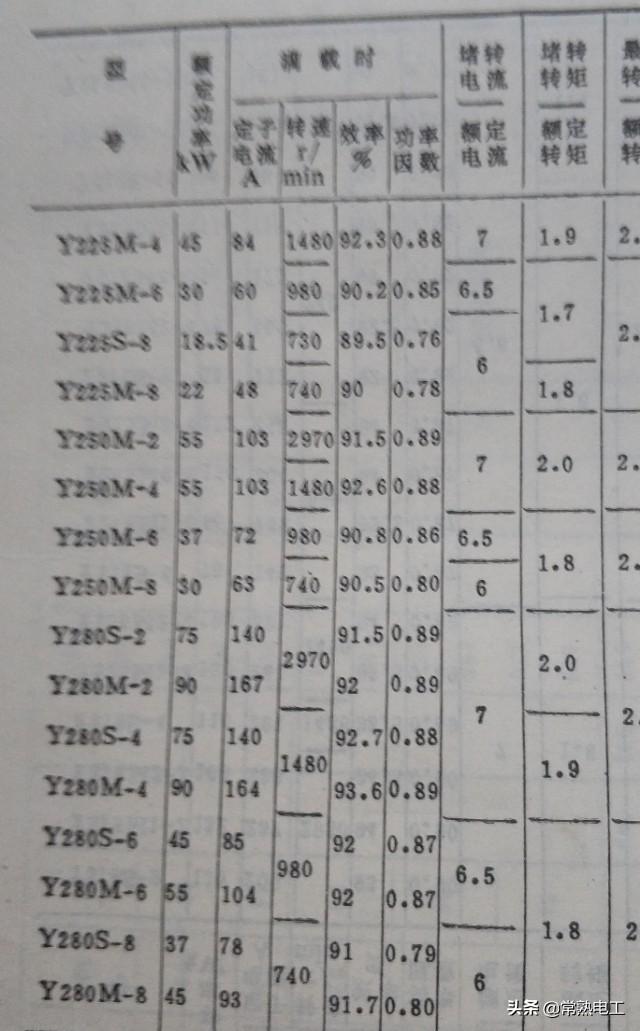

我们常说三相异步电动机的起动电流是额定电流的5－7倍，但电机手册给出的参数中却只有堵转电流与额定电流的比值，从上图中可见Y280M－2、90kW电机这个比值是7，也就是堵转电流是额定电流的7倍达1169A。堵转电流就是电动机通入额定电压转速为零时的电流。这与电动机起动时转速为零通入额定电压的瞬间是否相同？有相同之处也有不同之处，相同的是在通入额定电压的瞬间，转速为零；不同的是通入额定电压的瞬间有冲击电流，也叫合闸涌流，其最大值达堵转电流的2倍，也就是2338A。

那么严格来说我们一般所说的电动机起动电流，实际上是堵转电流，而真正的起动电流是合闸瞬间的电流。不过由于这个电流出现的时间很短，不足0.1秒就回落到堵转电流上了，因此被忽略了，而把堵转电流说成了起动电流。

但对选用断路器就有影响了。一般塑壳断路器的瞬时脱扣整定电流值固定为10In，就是其额定电流的10倍，而且其动作时间小于0.1秒。

现在如果选用180A的断路器，其额定电流已大于电机额定电流167A，似乎可用。但瞬时脱扣整定电流值是10In 1800A，电动机的起动电流达2338A，起动瞬间断路器就会跳闸。

所以选用的断路器的瞬时脱扣整定电流值要大于电动机的起动电流2338A，也就是要选用250A的断路器，其10In是2500A大于2338A，这样才能保证起动时不跳闸。

可见，给电动机选用断路器，要以瞬时脱扣电流大于起动电流（合闸涌流）为依据，而起动电流最大值以2倍堵转电流来计算，如果堵转电流是额定电流的7倍，起动电流就是额定电流的14倍。断路器的瞬时脱扣电流要大于14倍的电动机额定电流，一般按15倍选用。

这就是断路器的额定电流，按电动机额定电流1.5倍选用的原因。也就是D型断路器的瞬时脱扣电流值是额定电流的10－15倍甚至到20倍的原因。

90kw的三相电机要配置多少安的漏电开关？

90Kw的三相电机要配置多少安的漏电开关?

答：在动力供电线路中，特别是大功率电机启动，虽然采用了Y/△降压起动，来减小因起动电流较大对供电线路的影响，一般不用漏电开关来对三相异步电机进行漏电保护，总控制开关可直接选取空气断路器来进行控制，（比如NM10系列空气断路器），

根据90kw三相电机的经验公式（1KW=2A电流），大概额定工作电流为180A，考虑到电机Y/△降压起动，可选择250的三相空气断路器。保护电机的功能由控制电机的线路加装与之匹配的热继电器或选择使用配套的变频器来起动和运转保护。

希望对你有参考作用。

知足常乐2017.12.26

90kw的三相电机要配置多少安的漏电开关？

90KW电机的额定电流是179A。所需配置的电源开关的额定电流＝电机的额定电流×电源开关需用糸数1·2。即215A。

现要求配置漏电开关符合要求的有两种即普及型漏电开关和剩余电流动作断路器。

一、普及型漏电开关选用四线四极或三极的品种。具体规格要求：选用冲击电压不动作型漏电保护开关。选用这种规格主要是防止外界因素引起意外失电影响电机正常运行。具体选用要求：

额定电流250A。额定动作电流30MA。额定动作时间20MS。

选用的额定电流规格是是最大的相比较梢大点。下一级规格200A不行。

二、剩余电流动作断路器。这个开关目前是比较好的一种。缺点是价格相对高点及有使用年限要求。其型号为QLK-400。（也有其他类似断路器开关）其额定电流可在200A︿﹀400A之间调节。对大容量电机的的保护是不错的选用。

90kw的三相电机要配置多少安的漏电开关？

90Kw的三相电机要配置多少安的漏电开关？这个问题中实际问到了两个问题，第一个问题是90Kw的三相电机要配置多少安的开关，第二个问题是90Kw的三相电机要配置哪种类型的开关；下面家居杂坛就从这两个方面来给大家分析一下90Kw的三相电机要配置多少安的漏电开关的问题。

1. 我们知道开关的选型是根据计算电流来选择选择的，一般开关的额定电流是按照计算电流的1.2倍到1.5倍之间来选取，那么我们就需要知道计算电流是多少；
2. 根据三相电的功率的计算公式P＝√3UIcosφ，我们可以计算出来计算电流I＝P/√3Ucosφ，其中我们已知的条件是功率为90Kw，电压U是380V的三相电，cosφ是功率因数，电机的功率因数一般按照0.8来选择，那么计算电流I＝P/√3Ucosφ＝90000W/（1.732×380×0.8）＝171A；
3. 另外根据常用的经验数据我们还可以知道，三相电路中每1Kw的功率需要的电流是2A，那么也就是说90Kw的电机所需要的电流就是90Kw×2＝180A，这个电流比计算出来的电流稍大一些，为了保险起见我们选择这个大的电流；
4. 所以，90Kw的三相电机要配置的开关的额定电流就是180A×1.2＝216A，我们再看开关的型号与216A最为接近的就是250A，因此最后我们选择250A的开关。

1. 关于三相电机的开关类型的选择，其实选择空气断路器还是漏电断路器都是可以的，现在大多数朋友还是习惯性选用空气断路器，这是由于电机的运行过程中以及电机的运行环境造成的；
2. 家居杂坛也是建议大家最好要选用漏电断路器，例如这个90Kw的电机，我们最好可以选择的是NSX 400N 3P 250A的断路器。

关于90Kw的三相电机要配置多少安的漏电开关的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

（注：部分图片源自网络侵权即删）

90kw的三相电机要配置多少安的漏电开关？

朋友们好，我是电子及工控技术，我来回答这个问题。90KW的三相异步电动机是一种功率非常大的电机了，它在正常工作时所通过的电流可以达到180安培以上，对于这种电机的启动如果所用的变压器容量不是很大的情况下，是不可以采用直接启动的，我们一般都是采用减压启动的方法。

常见的减压启动方法有星三角降压启动或者使用软启动器启动，现在比较普遍使用的都是变频启动方式了。我们可以先选择好电动机的启动方式后再考虑所使用的开关种类，对于90KW的电动机可以使用的开关种类有好多种，比如常见的有框架断路器（ACB）、塑料外壳式断路器（MCCB）以及漏电保护器（RCD）。随着电气控制技术的发展，现在智能型低压断路器也被广泛使用了。但是在这众多种类的电源开关中我们常用在电动机使用的有两种电源开关，一种是框架式断路器（ACB），另一种是塑料外壳式断路器（MCCB），在实际应用中电机控制电路所使用的电源控制开关一般都不用漏电开关。我们对断路器的选择先要确定开关的型号再确定开关热脱扣器的整定电流的大小，有必要的话还要对短路脱扣器的参数进行校验。

我们先从电动机的铭牌上得到电机的额定工作电压和额定工作电流，然后我们根据需要来选择开关的系列和结构，在选择的时候要保证所选的开关能够使所控制的电机“用上电、安全用电、经济合理用电”。选择时开关的额定电压不能低于所接电源线路的电压和电机能正常工作的额定电压，选择开关的额定电流要大于所要保护的电机的计算电流值，比如90KW的电动机应该在180A左右，对于塑料外壳式的开关（MCCB）可以断开的电流比较大，一般在63安培以上，在1250安培以下都可以选用它。对于90KW的电机其额定电流在180安培，我们完全可以使用这种类型的开关。因此我们选择的电源开关可以是塑壳式开关（MCCB），例如可用施耐德的EZD系列或者EZS系列的塑壳断路器，或者正泰NM1塑壳断路器都可以，由于考虑到所用的启动方式是减压启动，那么它的启动电流也会高于工作电流的，因此我认为可以选用400A的比较好，如果要采用软启动器启动或者用变频器启动的话也可以选用其额定电流为250A的塑壳式空气断路器。其实我们根据实际经验都知道，除了用空气断路器作为电机的电源控制外，在电机控制电路中电机的保护还采用来多方面的保护，比如用热继电器作为过载保护、熔断器作为短路保护等。

其实对于家庭用的照明生活所用的电路为了安全的需要在实际应用中，我们会使用带有漏电保护型的低压开关，而对于三相电动机控制的电路中一般是不使用漏电开关的。

家庭所用的漏电开关是在一般开关的基础上又添加了零序电流互感器和漏电脱扣器来检验漏电情况的，当有人在操作电机时有触电情况下它能很快地断开电路，另外如果设备有漏电故障的话它也会在第一时间断开电源，这样的话不管是有人触电还是设备漏电都可以得到有效的保护。对于控制单相小功率电机的开关可以选择漏电开关作为电源开关。这种漏电断路器是把漏电和断路器装在一个整体的塑料外壳中的。

因此我建议可用400A的比较好，若用软启动器启动或者用变频器启动也可以用250A的塑壳式空气断路器。以上就是我对这个问题的看法，欢迎朋友们参与讨论，敬请关注电子及工控技术，感谢点赞。

90kw的三相电机要配置多少安的漏电开关？

工频380V的话，额定电流为:Ⅰ= 90KW ÷(1.732 * 380 * Cos φ * η ).公式中 Cos φ 为功率因数, η 是机械转换效率.因功率因数、效率均未知,就以经验公式为 “千瓦乘 2 ” 计算,90KW 三相电动机,满负载时的额定电流是 180 A ，所需配置的电源开关的额定电流＝电机的额定电流×电源开关需用糸数1·2^_^周围使用环境^_^线路长短^_^敷设方式^_^启动方式^_^安装技术材料等诸多因素！现要求配置漏电开关符合要求的有两种即普及型漏电开关和剩余电流动作断路器。一、普及型漏电开关选用四线四极或三极的品种。具体规格要求：选用冲击电压不动作型漏电保护开关。选用这种规格主要是防止外界因素引起意外失电影响电机正常运行。具体选用要求：

额定电流250A。额定动作电流30MA。额定动作时间20MS。

选用的额定电流规格是是最大的相比较梢大点。下一级规格200A不行。

二、剩余电流动作断路器。这个开关目前是比较好的一种。缺点是价格相对高点及有使用年限要求。其型号为QLK-400。（也有其他类似断路器开关）其额定电流可在200A︿﹀400A之间调节。对大容量电机的的保护是不错的选用。剽窃楼上的！懒得打字见谅但他们说的很好👍
