电源开关上的L1和L2是不是火线和零线？

必须明白这种家用照明灯开关上严禁接零线，只有插座上才接零线。一般用L表示火线，用N表示零线。

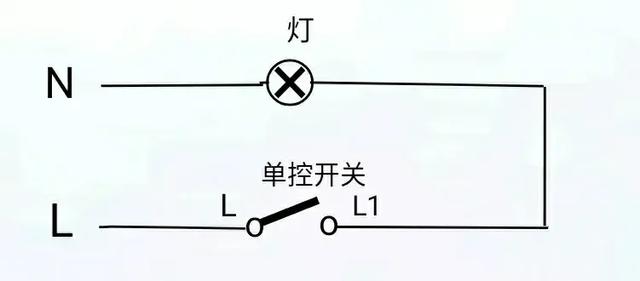

用这种开关控制灯(真它电器也是这样)只能控制火线，不允许控制零线。如果只在一个地方控制灯，其接线要求是：火线进开关，零线进灯头，然后接通开关与灯头。如下图

开关L接火线，L1接灯，这里L是电源的火线，L1是开关出来的火线，也就是灯的火线。当L与L1接通灯亮，L与L1断开灯熄灭。

那么L2干什么呢？前面讲的控制方法，只能在一个地方控制灯的亮灭。现实中许多场合需要在两个地方控制一个灯，例如楼道里的灯，在楼下开灯后，到楼上去关灯；或在楼上开灯后，到楼下去关灯，这就要用到L2了。

具有L、L1、L2三个接线端的开关叫双控或双联开关，而只有L、L1两个接线端的开关叫单控开关。双控开关可当单控开关用，就是不用L1或L2，但单控开关不可代替双控开关。

双控开关的特点是，L只能与L1或L2接通，当L与L1接通时，L与L2肯定是断开的，当L与L2接通时，L与L1肯定是断开的，也就是说L与L1、L2之间只能二选一接通，而L1与L2之间永远不会接通。如下图

要实现甲乙两地控制一个灯时，要用两个双控开关，分别安装在甲乙两地，如下图，同样的是火线进开关(甲)，零线进灯头，然后接通开关(乙)与灯头，再把甲乙两地的开关连通，L1(甲)连接L1(乙)，L2(甲)连接L2(乙)。

图中甲乙两地的开关L都与L1接通，灯亮。这其中只要有一个开关的L与L1断开灯就熄灭。如果两个开关的L都与L2接通，灯也亮。

从而实现两地都可以开关灯的控制目的。

电源开关上的L1和L2是不是火线和零线？

电源开关上所有的标注L，无论是L1、L2还是L3、L4等等，都是相线也就是火线；下面家居杂坛就来给大家分析一下电源开关上的字母的含义以及如何接线。

1. 我们看上面的图片，这是一个带开关的五孔插座，插座的背面共有6个接线孔，分别是L、L1、L11、L12、N（零线）、E（地线）；
2. 图中的L1、L11、L12所在的部分是开关部分，即上面左手那张图的左面部分，L、N（零线）、E（地线）所在的部分即上面左手那张图的右面部分；
3. 其中的L、L1、L11、L12都是火线，只是用途不一样，有的又被称为控制线，如L11、L12；所以开关上标注的L，我们不用看后面的数字就可以知道，所有的L都是火线，不会是零线。

1. 第一种是开关控制插座通电的接法：开关部分中的L1是火线的进线，L11和L12都是火线出线，其中L11接到右侧插座部分的L上，L12不接，N（零线）和E（地线）分别接零线和地线，此做法是开关只用来控制插座时使用的接法（见第一张图片）；
2. 第二种是开关控制灯不控制插座的接法：我们看第二张图，从右到左开始，零线、地线、火线的进线、开关的跳线，灯的控制线，如果把两个等的控制线都连接就可以作为双控开关实用；如果只是连接一个火线的出现，就可以作为单控开关使用；这里面其实也是两种接线方法（见第二张图片）。

关于开关上的L1和L2是不是火线和零线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家，以上都是家居杂坛个人观点，如有不足之处欢迎大家留言讨论！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！

电源开关上的L1和L2是不是火线和零线？

＂电源开关＂，究竟指的是啥东西呀，是灯开关不？最好配个图片哦！

题主后来补配了图片：

这是一款 86 型 16A 单开双控开关带插座的面板，仔细看看背面，插座的接线端有 L、N、地线；开关的接线端有 L、L1、L2。这类面板如何接线，根据实际用途，大致可分两种情形：

１、开关控制灯 就开关而言，开关有单控和双控之分：

① 有两个接线端的，标有 L 和 L1 ，是单控开关；L 接进火线，L1 出火到灯具。

② 有三个接线端的，标有L 、 L1 、L2 ，是双控开关；L接进火线，L1和L2是回路线，一个双控开关的L1、 L2连接另一个双控开关的L1、 L2 。原理图如下，

这是单联双控开关控制一盏灯的标准接法。

附：两个双控开关间的连接线可以交叉接线，即左边的 L1 对右边 L2 ；左边的 L2对右边的 L1。

当然，双控也可当作单控用，L 接电源火线，L1或L2接灯具，即灯具只能接L1和L2其中之一。

友情提示：双控开关还有另一种接线方式。同时控制一盏灯的两个双控开关的 L1和L2分别接火线和零线，两个L 端接灯具。原理图如下，

① 它仅作为一种接线方法，不实用，也不提倡！因为不能保证开关断开的总是火线，有安全隐患！

② 当光源是荧光灯、节能灯，或 LED灯，双控开关使用这种接线方法，倘若开关断开的是零线，灯会有微弱亮光闪烁！

③ 这样接法＂省去了回路线＂，能节省电线，或节省劳动力，因此仍然有人用。

２、开关控制插座。

电源的火线先进开关的 L接线端，再用一截导线把开关的 L1或 L2与插座的 L接线端连接在一起。图例如下，

友情提示：

对于开关来说，所有接线端都是火线，零线是不进开关的。单控开关有两个接线端，火线一进一出，一般标记为 L（接进火线）、L1（接出火线连接灯的一端）；双控开关有三个接线端，L 为公共端，接进火线，或接出火线连接灯的一端，L1、L2 接回路线，也属于火线。

附：个人认为，火线和零线的分界点位于负载。

个人观点，谨供参考。

电源开关上的L1和L2是不是火线和零线？

L是英文LIVE WIRE的简称，就是火线。在三相电源里边L1,L2,L3分别代表三条相线，这个是一个标准标注方法。但是对于单相用电，似乎没有这样约定的国家标准符号，实际上出现这种符号的开关插座，往往是在双控（联）开关上边，而且这个开关往往是三个孔的，分别标注了L1,L2和L,有些标注了L12,L12和L1，有些标注了L1,L2和COM，似乎都不统一，比较混乱，请关注：容济点火器

比如这是一款三开双控开关，上边有三组独立的开关，分别标注了“L1,L11,L2”，“L2,L21,L22 ”和“L3,L31,L32 ”，它们的意思都是一样的，就是一个双控开关三个端子，其中一个是公共端COM（上图上的L1L2L3都是代表公共端），L1和L2(上图的“L11,L2”，“L21,L22”，“L31,L32”)就是经过开关和公共端COM连接的线，从这个角度来看，L1和L2这些线只能说是代表了开关的出线，并不能说它们是火线还是零线，当然，从符号的暗示来看，它以“L”为主体，所以开关厂家是希望它接到火线这头的，用来控制火线用的，实际上，实际使用中也排除某些场合会连接到零线那头去了。

这是一开双控开关来控制灯的实物图，两个开关的L1和L2分别短接，而一个开关的公共端COM(L)接了真正的火线，另外一个开关的COM(L)接了灯泡.

这是一开双控开关来控制灯的原理图，从图上可以看到，L1和L2之间，实际是公共端COM触点的另外两头，开关打上的时候，公共端COM和L1之间接合，而COM和L1之间断开。开关打下的时候时候，公共端COM和L1之间断开，而COM和L1之间接合。这时候L1和L2都是火线经过开关后输出的线，所以如果开关接合时候，L1或者L2是会带电的，使用时候要主要安全了。

实际使用中，如果有电工偷懒了，就是用了上图来接线，这样灯是能正常通过开关来控制的亮灭，但是因为零线进了开关，灯泡虽然灭了，但是还是带电的，存在很大的安全性，不符合规范，所以对应上边说的，L1L2这些，一定要放在中间，而公共端才分别接火线和零线这边。

当然，这种开关也可以用来做单孔开关使用了，用一个触点L1和L来组成了，这样L2这边是空着的。

电源开关上的L1和L2是不是火线和零线？

准确的说，L1L2是开关上的两个接线端子，开关正确的安装是控制火线，专用的开关盒是没有零线的。插座带开关的盒子才会预留零线，但是零线跟开关没有关系。

有些家庭朋友对开关可能不是太了解，兵哥在这里跟大家分享一些。

单开单控，意思就是一个开关控制一盏灯或者一组灯。如上图所示，火线进入“L”接线端子，从“L1”端子出，连接到灯泡的一个接口，跟零线组成回路。

多开单控就是一个面板有多个开关，每个开关单独控制一个灯或者一组灯。

一个面板多个开关，控制多个灯。我们只要把电源的输入端并联起来，用其中一个端子接入电源即可。控制的输出端连接到分别对应的灯就行了。

单开双控，顾名思义，就是两个开关控制一个灯或者一组灯。所使用的是单刀双掷开关。

火线进其中一个开关的“L”然后从另外一个开关的“L”出，连接到灯泡。两个开关的“L1，L2”连接起来，就完成了。开关装在自己需要的位置，两地控制一个灯。

如上图所示，就是用多个开关控制一盏灯或者一组灯，理论上可以增加“N”个中途开关（多控开关）。

火线从一个双控开关的“L”接入，“L1L2”接多控开关的“L1L2”，多控开关的“L11”连接“L22”，“L21”连接“L12”，再把多控开关的“L21，L22”连接到另外一个双控开关的“L1L2”，最后从这个双控开关的“L”引出一条线连接到灯泡。

多控开关的连接写出来比较绕，更适合边看图边练习接线，这样很容易记。

常见的还有双开双控，一开五孔等，接线原理都大同小异，很多产品都附有接线图，照着接就没错了。

电源开关上的L1和L2是不是火线和零线？

并不是——题主配的图不太清晰，我重新找了一个▼

这是个双控单开五孔插座——所有电气设备中，标注着字母“N”的接线柱，都是接零线。标注着字母L的，都是接火线。图中的L1和L2是火线的出线——开关上不需要接零线。

这里比较容易搞混的就是两个L，其中一个L是开关的进线，另一个L是插座的火线。像上图这种插座，就只能通过L的位置来判断它属于开关部分还是属于插座部分——当然也不难判断，很明显和L1，L2这两个开关独有的接线柱距离近的L接线柱是属于开关部分的；与插座独有的N接线柱和地线接线柱距离近的L接线柱是属于插座部分的。

但还不够明确，于是现在一些大厂家生产的单开五孔插座会这样标注▼

把两个火线进线的接线柱分别写作L1和L，把原有的L1和L2写作L11和L12——这样一来，哪个接线柱属于那一部分，就一目了然了：L1开头的接线柱同属于一部分；不带数字的接线柱同属于另一部分。

把上图中的L12或L2去掉，这个插座就由双控单开五孔插座变成了单控单开五孔插座——它们都叫做单开五孔插座。区别在于，开关部分是否可以做双控开关使用。它们的面板外观相同▼

单控单开五孔插座有两种接法：开关控制五孔插座的电源和开关控制电灯。双控单开五孔插座除了这两种接法以外，还有第三种接法：开关可以与另一个双控开关组合，共同控制一台电灯。

双控单开五孔插座做前两种接法时，闲置L2或L12接线柱即可。
