三相五线制电路中，变压器如果三相负载不平衡，零线与地线会行成电位差吗？
对这个问题的答案似乎是唯一的，在三相负载不平衡的情况下，零线上有电流，零线与地线肯定会有电压降，也就有了电位差。我也看了二十多位同行的回答，结论基本都是如此。
但真要回答这个问题，先要给零线来个定义，从变压器中性点引出的导线称为零线。那么这个问题问的是零线与地线之间是否有电位差，而不是变压器中性点与地线之间是否有电位差。

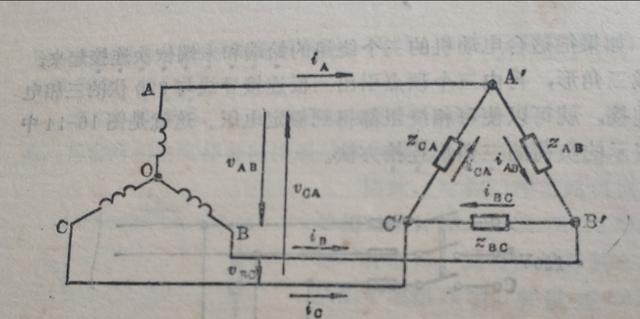

我们知道在三相负载中，有三角形接法与星形接法之别，如图。
三角形接法负载相电压为380V，星形接法负载相电压为220V。我们在讨论三相不平衡负载时，常常只讨论星形接法负载，也就是额定电压为220V的单相负载。这种负载如果三相平衡，零线电流为零，零线与地线之间无电压。如果三相不平衡，零线上或多或少会有电流，因零线有电阻，那么电流通过电阻就会有电压，所以零线与地线之间或多或少也有电压，也就有电位差。
上述结论也是大多数人得出的结论。
但是却忘记了另一种三相不平衡，就是负载三角形接法时的三相不平衡。三角形接法也会出现三相不平衡吗？回答是肯定的。
由于平时遇到的三角形接法的三相负载大多数为电动机，是三相平衡负载，因此常常先入为主三角形接法的负载都是三相平衡的。其实现实中几乎不可能做到三相完全平衡，就拿电动机而论，它的二次控制电路常常取自两相电源，因此即使是电动机负载，三相也是不完全平衡的。如下图
在AB相之间又接入了一个380V的负载，假设这个负载是台电焊机，这就打破了原来的三相平衡状态，A相与B相线电流大于C相线电流，但由于它与零线没关系，零线上依然没有电流，零线与地线也就没电压。
可见不能一概而论，三相负载不平衡，只有在负载星形接法时，零线与地线之间有电位差。
如果负载是三角形接法，三相负载不平衡时，零线与地线之间是没有电位差的。
但是，三角形接法负载三相不平衡时，会造成变压器三相不平衡，从而造成其中性点零点漂移，那么中性点与地线之间是否有电位差呢？中性点是直接接地的，也就是说中性点电位被拑制在地电位，两者之间还有电位差吗？
电学很神奇，学无止境，后面的问题我也不知道……
常熟电工作品均为原创，未经许可谢绝转载。
三相五线制电路中，变压器如果三相负载不平衡，零线与地线会行成电位差吗？
三相五线制电路中，变压器如果三相负载不平衡，零线与地线会形成电位差吗？
答:会有电位差。
电位差的高低(大小)与供电线路的三相负载的程度有直接关系。对于三相五线制供电线路来说，工作零线N是允许通过单相负载的工作电流的，但是这个电流值不能超过变压器额定容量的输出电流的25%(例如100KVA变压器的二次侧的额定输出电流为144.4A，那么它的线路中的工作零线的允许通过的电流大概为36A)。而三相五线制的保护接地线PE，只是保护线路中的负载的外壳漏电形成的漏电电流的，而漏电电流值都是很小并且有不确定性的，所以保护接地线中的电位差基本上与大地的零电位是一样的。
友情提示；下面给大家分享一下，什么叫变压器的不平衡电流?不平衡电流大了有何影响? 其实，变压器的不平衡电流是指三相变压器绕组之间的电流合成后不为零的情况。
这种情况主要是由于三相负载不一样造成的，例线如低压供电线路中有单相电焊机、照明等负载，在三相上分配不均匀常使三相负载不对称。 而负载的不对称，使流过变压器的三相电流不对称，由于电流不对称，使变压器的三相阻抗压降不对称，因而造成低压二次侧的三相电压也就不对称。这对变压器和用电设备都是不利的。
更重要的是在Y/Yo-12接线的变压器中，零线将出现零序电流。零序电流将产生零序磁通，绕组中将感应出零序电势，使中性点位移。而中性点移位会造成工作零线与大地点的有电位差。电位差的大小是根据不对称的严重程度所决定得。这就造成用万用表来测量大地的保护接地PE线与工作零线有一定的电位差，严重时会造成触电事故。
如果低压供电线路三相负载严重不对称，其中电流大的一相电压下降幅度较大，而其它两相上的线电压或相电压上升，具体电压数字要看变压器的额定容量与负载的大小。
另外它直接影响变压器的有功功率的输出，这样对充分利用变压器的出力也是很不利的，所以此时变压器的功率因数cosφ大幅度下降。 当变压 器接近额定功率值运行时(满负荷)，由于三相负载的不平衡，将使电流大的一相过负荷，而电流小的一相，负荷达不到额定值。所以供电行业一般规定变压器零线电流不应超过变压器额定电流的25%。 所以现在的变压器的工作零线N的导线截面积的选择，基本上是按照这个经验公式简单计算的，即也是根据这一原则决定的。 因此对于带有单相动力和照明用电负荷的变压器线路中，要经常进行检测三相负荷的平衡度，尽可能使变压器三相电流达到平衡，零线电流超过额定电流的25%时，要及时进负荷的调整。
以上为个人观点，仅供参考。感谢阅读者们的阅读。
知足常乐2018.12.9日于上海
三相五线制电路中，变压器如果三相负载不平衡，零线与地线会行成电位差吗？
答案
三相五线制电路中，如果变压器三相负载不平衡，零线与地线之间会有电位差。
分析如下三相五线制线路又称TN-S供电系统。假设张三、李四、王五三家都接在三相四线供电线路上。那么可以如下表示：
上图是理想状态，但是在实际应用中，电线是有电阻的。
假设火线L1、L2、L3电阻都为1Ω；零线地线截面积小一些，电阻为2Ω。所以可以如下表示：
当三家用电一致时，电流在三相火线之间串相连通达到平衡，零线的电流很小，几乎为零。此时零线电压为零。但是当三家用电不一样时，三相不平衡，零线的电流大小取决于他们的不平衡度。此时，零线是有一定电压的，零线电压=零线电流 x 零线电阻。当线路正常工作时，地线没有电流通过，所以地线的电位始终与地相等。
总结当三相不平衡时，中性点发生漂移，零线有一定的电压，会造成各相火线对地电压不一致。三相负载越不平衡，零线电流越大，所带电压越高。零线电阻越大，零线电压也越高。所以，在低压配电时要尽量让三相负载均匀分布在三相上。
以上就是我的一些个人见解，希望我的回答对您有所帮助，谢谢！如果觉得不错，记得点赞、评论、转发！如果还有其他不足，欢迎及时补充！
我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！
三相五线制电路中，变压器如果三相负载不平衡，零线与地线会行成电位差吗？
三相五线制电路中，变压器如果三相负载不平衡，零线和地线会形成电位差吗？答案零线是三相五线制电路中，变压器如果三相负载不平衡，零线和地线会形成一定的电位差，下面家居杂坛就来给大家分析三相五线制供电系统的特点和为什么说三相五线制电路中，变压器如果三相负载不平衡，零线和地线会形成电位差的问题。
首先家居杂坛来给大家分析一下三相五线制供电系统的特点：- 我们所说的三相五线制，其实指的就是TN-S供电系统，TN-S供电系统一般都是用于民用建筑的照明和动力，因为TN-S供电系统的供电可靠性最高，所以使用范围也是越来越广；
- 在TN-S供电系统中，从变压器中性点以后，零线和地线完全分开，也就是说从变压器的中性点以后，TN-S供电系统有五根线，分别是三根火线的A相B相C相，另外还有一根零线N，还有一根地线PE，所以它也被经常称为三相五线制；
- TN-S供电系统中，在变压器中性点以后零线和地线时完全分开的，其中地线PE全程不参与电路的工作，也不允许断开，也不允许在地线上安装任何的开关，只起到安全保护的作用；而零线N是参与电路中的工作的，零线中也可以安装开关；
- TN-S供电系统中，由于零线N和地线PE都是由变压器中性点引出来的，所以它们的对地电压都是零，也就是说零线N和地线PE都是与大地同电位。
- 由上面对TN-S供电系统的分析我们可以看出，零线N和地线PE的引出点相同，都是从变压器中性点引出来的，而变压器的中性点是与大地相连接的，所以零线N和地线PE与大地都同电位；
- 三相五线制电路中，变压器如果三相负载不平衡，零线和地线可能形成电位差的原因那就是由于线阻的存在，线阻越小电位差越小，线阻越大电位差越大，但是电位差再大也就是十几伏左右，如果电位差过大那么只能说明电路中有有问题存在。
关于三相五线制电路中，变压器如果三相负载不平衡，零线和地线会形成电位差吗的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发万分感谢！
（注：图片源自网络侵权即删）
三相五线制电路中，变压器如果三相负载不平衡，零线与地线会行成电位差吗？
不可置疑，肯定有电位误差
三相五线制电路中，变压器如果三相负载不平衡，零线与地线会行成电位差吗？
问题问的是；《三相五线制电路中，三相负载不平衡，零线与地线会行成电位差吗？…………》
这个问题我按照10KV/0.4KV配电变压器低压侧三相绕组头引出三根供配电相线、三相绕组尾星形连接后直接良好可靠接地并且引出一根工作零线、一根保护零线的三相五线（即TN—S系统）供配电来回答这个问题；
上述三相五线供配电方式一般都是使用在没有地理条件对零线进行重复接地的小区居民楼、与临时较大容量用电的建筑工地用电的供配电方式。三相五线（即TN—S系统）供配电接线如下图；
以上的供配电方式在用户没有受电器具（设备）故障漏电时、其保护零线可以视为是直接与大地连接的一根空线（即是说；是完全没有电压、完全没有电流流动的）。
当三相五线供配电的三相负载略有不平衡时、因为三相星形接法的中性点的零线是与大地连接的、此时零线对大地的电位差是极小的，除非在三相五线供配电距离超出了供配电半径、或零线线径小于相线线径的情况下才会致使零线带上对地的较低电压、此时工作零线对保护零线会出现较小的电位差。
但是如果三相负载较大不平衡的情况下、中性点就会造成较大位移不再是0电位了（即是说带电压了）、加上三相负载由于三相五线供配电的零线没有在沿供配电线路中重复接地、供配电末端的零线对地电阻也就会增大（说明一点；不同材质的电阻率是不同的、导线的电阻又是与导线的截面积成反比、与导线的长度成正比的。）、因此说；在三相负载不平衡较大时、工作零线就会带上电压、所以工作零线与保护零线就出现电位差，这个电位差越是靠近供配电线路末端、电位差就越大、越靠近供配电始端、电位差就越小。因此供电部门都要求每个供配电台区的值班电工要经常监视配电柜上的三相电流表的负载电流状况，如遇较大不平衡的话随时调整各相接入负载。
以上回答是我长期在低压供配工作的经验之谈，如有异议的希望大家提出正确见解。
