中国海军舰艇的垂发系统一坑几弹？

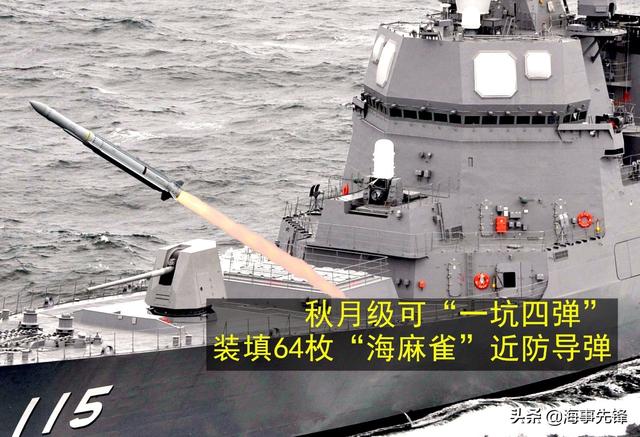

一坑四弹，这是一个军迷人尽皆知，又梦寐以求的性能，他指军舰导弹垂发装置内，在每一个发射单元里面，最多容纳的导弹数量。这个性能一开始是美国海军的MK-41垂发具备的，他能够在一个635毫米口径的发射单元内，塞下4枚ESSM“先进海麻雀”防空导弹，非常令人羡慕。

比如说，一艘装备32单元MK-41垂发系统的军舰，就能有128枚中程防空导弹的携带量，而一些中小国家，仅仅在护卫舰上安装16单元的MK-41垂发，就能拥有64枚中程防空导弹。何况，ESSM BLOCK 2防空导弹的性能还很不错，射程达到了50-70公里，动力射程30-40公里，主动/指令双模制导，机动过载大，命中精度高，因此装备这种导弹的军舰点防空能力很不错。

相比来说，我国口径为650毫米的054A型护卫舰热垂发内，仅仅能配备1枚HHQ-16B防空导弹，射程虽然也有50-70公里，其他性能数据也和ESSM类似，就是速度稍快一些，达到了3马赫以上，可是每一个发射单元只能装填1枚，意味着054A护卫舰32单元的垂发装置内，只有32枚防空导弹。

图为MK-41垂发一坑四弹装填方式。

因此，能否做到一坑四弹就成为我国军迷心中的一个期盼。目前，我国海军一共有4种垂发装置，除了上文所述054A护卫舰的HHQ-16防空导弹垂发外，还有从俄罗斯进口的“里夫M”系统左轮垂发装置，052C驱逐舰上的6单元冷垂发装置，以及052D导弹驱逐舰和055大型驱逐舰上的850毫米口径冷热通用垂发装置。

图为054A护卫舰上HHQ-16导弹垂发装置。

其中，里夫M系统的左轮式垂发非常老旧，也只能使用48N6和5V55两种防空导弹，不能一坑四弹。HHQ-9防空导弹的6单元圆形冷垂发中，也只能配备HHQ-9这种导弹，不能使用其他导弹，也不能一坑四弹。唯一有可能做到一坑四弹的，就是052D导弹驱逐舰和055大型驱逐舰上的850毫米大口径冷热通用垂发装置。

图为054A护卫舰舰首的32单元热垂发。

这种冷热通用垂发分为三种深度级别，一种是3米级，另一种是7米级，最后一种是9米级，由于垂发口径巨大，达到850毫米，而且深度有多个级别，实际上就意味着他有多种导弹配置方式，包括一坑四弹。850毫米口径是什么概念？他是全球口径最大的垂发，美国的MK-41垂发是635毫米口径，DDG-1000“朱姆沃尔特”级驱逐舰的MK-57垂发是710毫米，既然635毫米的MK-41都有一坑四弹能力，我国850mm垂发的一坑四弹也不在话下了。

图为052D驱逐舰上的850毫米冷热通用垂发。

另外，从深度来看，美国MK-57垂发最大深度为7.93米，我国冷热通用垂发最大深度是9米。实际上，我国的导弹尺寸更大，PL-12、PL-15就比ESSM导弹尺寸稍大，但是对其进行改造，将其一坑四弹装进850毫米垂发内毫无问题。要知道，ESSM过去也是空空导弹，因此他才有了一个细长的弹体，而HHQ-16防空导弹弹体粗壮，一开始是陆基防空导弹，所以直径较大，PL-12和PL-15的直径也都不大，性能和ESSM非常接近。

图为052D驱逐舰发射防空导弹。

在我国，055大型驱逐舰全部112单元垂发都是9米级深度，而052D驱逐舰则是前部32单元为9米级，后部32单元为7米级。而我国YJ-18亚超结合反舰导弹的长度大约是不到8米，因此这个深度主要为了配合YJ-18反舰导弹和对地打击巡航导弹而定，那么7米深度又是为谁定的？显然，是为HHQ-9B防空导弹而定，同样，3米级深度就是为了容纳中/近程防空导弹而定，在这个深度上绝对是一坑四弹，甚至8弹的搭配。

图为055大型驱逐舰，他的垂发是我国军舰最多的。

同时，7米深度的垂发能容纳PL-12和PL-15的长度，也能实现一坑四弹。不过，我国目前对于一坑四弹并不是那么着急，毕竟军舰的数量管够，垂发不缺，054A护卫舰就有32艘，何况还有30多艘“中华神盾”舰，我国更缺的是舰队的区域防空能力，现在来看，055和052D这样的先进驱逐舰还是将其主要防空任务放在舰队防空上更加合适，至于我们不是很缺的点防空任务，有054A担任就足够了。

所以说，我国完全能够做到1坑4弹，就看什么时候公布了，我们的需求不是很迫切，军迷朋友也无需太过于着急，只要知道我们能做到就可以了。

中国海军舰艇的垂发系统一坑几弹？

垂直发射系统是现代化战舰的标准配置之一，各主要海军国家的主战舰艇都装备了结构形式各异的垂直发射装置，我国的战舰也不例外，而且装备的垂发系统还不止一个型号。从载弹方式上来说，目前我国装备的几个型号的垂发系统还只是“一坑一弹”这一种形式，而一直议论纷纷的“一坑四弹”还未看到任何相关报道。052C、052D和055驱逐舰垂发布置055驱逐舰搭载112具垂发，是目前我国单舰装备数量最多的一型舰艇

按照发射方式不同，垂发系统可以分为冷垂发和热垂发两大类，从结构形式上区分的话有“巧克力式”和“转轮式”两种，目前我国水面舰艇的垂发系统几乎涵盖了所有垂发形式。当前海军水面舰艇中装备垂发系统的型号主要有054A护卫舰、051C驱逐舰、052C驱逐舰、052D驱逐舰和055驱逐舰，此外，051B型“深圳号”驱逐舰已换装了与054A护卫舰一样的垂发系统，而进口的4艘“现代级”驱逐舰也在进行类似的改造。054A护卫舰装备的32具垂发及HQ-16舰空导弹换装垂发系统后的167“深圳号”驱逐舰某型号垂发系统不同的载弹方式

054A护卫舰装备了我国第一种“巧克力式”热垂发系统，共32具，可以兼容发生HQ-16舰载中程防空导弹和“海缨”系列反潜导弹；051C装备的是进口自俄罗斯的原装“左轮式”冷垂发系统，共6座8管垂发装置，但是每一座垂发装置只有1个发射口，需要像左轮手枪一样转至发射口才能发射，每具发射管装备1枚S-300F防空导弹；052C驱逐舰装备的则是我国自己设计“转轮式”垂发，共8座6管发射装置，每一个发射管均可以独立开启、发射HHQ-9远程舰空导弹。054A垂发大开，我国第一型热垂发装置052C发射HHQ-9防空导弹，采用冷垂发方式052D发射鹰击-18反舰导弹，采用热垂发方式

052D和055驱逐舰装备的则是我国最新型号的大尺寸通用垂直发射系统，尺寸达到了850X850毫米，深度有5米、7米和9米三种形式，比美国DDG-1000驱逐舰上的MK57垂发尺寸还要大，每具发射管可以装备1枚导弹，兼容HHQ-9B远程舰空导弹、鹰击-18反舰导弹、反潜导弹等多弹种，传说中的“一坑四弹”载弹方式最有可能在此垂发系统中实现。055驱逐舰剖面示意图，可见其垂发深度之深！关于国产大尺寸通用垂发不同的载弹方式

“一坑四弹”最大的优势是可以在不改变舰体现有结构的情况下大幅增加载弹量，当然由于需要容纳更多导弹，导弹的结构尺寸和性能参数都会受到限制。目前最成熟的“一坑四弹”应该是美国的ESSM“先进海麻雀”中程防空导弹，俄罗斯和欧洲（英、法）也具有类似系统。我国虽然没有披露具体信息，但是“一坑四弹”的相关研究早已开展，而且052D、055驱逐舰上的大口径垂发三种不同的结构深度，就是为了容纳多种型号导弹所设计的。虽然目前我国的水面舰艇垂发系统还是“一坑一弹”的载弹方式，但是个人认为只要有需求，短时间内改为“一坑四弹”完全没有问题。不同垂发系统的载弹方式对比055垂发载弹方式效果图，“一坑四弹”也不是什么难事！

欢迎关注“威呐解析”，阅读更多原创军事内容（图片源自网络）。

中国海军舰艇的垂发系统一坑几弹？

从目前各种流出的照片和报道看，054A、052C、052D和055的垂直发射系统尚未出现1坑2弹、1坑4弹这样的配置。054A的垂直发射系统在设计是是专为红旗-16量身打造，根本未考虑扩展成通用垂发，尺设计成只能装红旗-16或者反潜导弹。052C的垂发系统则是专门为HHQ-9打造，直接借鉴俄式垂发而来。这种原型发射口面积利用率不高，因此不具备可扩展性。以上两种舰艇发展年代较早，是我国垂发上舰的试水，因此在设计上通用性考虑较差。

052C再装填作业

而052D和055的垂直发射系统，设计成850mm见方的尺寸，远远超出了HHQ-9和YJ-18的尺寸，显然是有设计成适配多种发射筒的考量。我们来看看哪些导弹有潜力实现一坑多弹。

HHQ-10近程防空导弹弹径仅90mm，不要说一坑四弹，一坑八弹都可以做到，而且弹翼都不用折叠。但从目前来看，中国海军的舰艇的首要需求是中远程防空，构筑区域防空圈。HHQ-10防空导弹射程仅10km,仅相当于美军海拉姆防空导弹的水平，属于标准的CIWS（近程防御武器系统），还无法做到像美国改进型海麻雀ESSM那样具备50km的拦截距离。而当做近距拦截弹使用还是装到倾斜发射箱中反应最快，作战效能最高。比如052D上的HHQ-10，就是装在倾斜发射箱中的。如果硬要把HHQ-10塞进垂发，可以说是无比轻松的事情。

HHQ-10使用转动平台的倾斜发射箱

ESSM的技术水平仍是我们要追赶的

054A配备的红旗-16，弹径只有0.23米，算上弹翼大概在0.4-0.45m，这个尺寸要实现一坑四弹有点临界。但即便目前装不下，进行小的改动后在052D和055上实现一坑四弹也不是什么问题。

红旗-16发射瞬间

055垂发方案想象图，红旗-16已经安排上了

此外2012年亮相的DK10A也具有一坑四弹的潜力。DK10A最初披露的数据，弹径仅0.2m，但由于弹翼较大，折叠后也有0.6m，因此还需要进一步改进才可以实现。

DK10A试射

中国海军舰艇的垂发系统一坑几弹？

撇开潜艇的垂直发射系统不论，中国海军水面舰艇舰载垂直发射系统，走过了一条引进、模仿和自研相结合的道路，从解决了有无垂直发射系统，到目前处于全球舰载垂直发射系统的领先地位，可谓非常不容易，作为军迷见证了中国军工的发展历程。

现在，中国海军水面舰艇舰载垂直发射系统共有四种不同的类型，为全球海军所绝无仅有，除了052D型和055型驱逐舰上海军最新标准统一尺寸的垂直发射系统以外，其它的三种舰载垂直发射系统都属于将淘汰或即将淘淘的垂直发射系统。

原因就是基本上只能发射单一的防空导弹，不具备共架发射能力，给海军后勤系统带来了非常大的压力，因此统一舰载垂直发射系统标准，是中国海军发展的必然趋势。

051C型驱逐舰仅建了2艘，即115舰和116舰，建造这两艘驱逐舰的目的，就是为了装备引进的俄制S-300防空导弹的舰载版SA-N-6，随现代级驱逐舰舰引进了俄罗斯的2套舰载垂直发射系统，采用弹鼓式的旋转发射装置，8枚导弹共用一个发射口，影响了导弹发射时间和发射速度。

054A型护卫舰，尽管让中国海军第一次拥有了西方海军普遍采用的巧克力垂直发射系统，但尺寸明显过小，只能发射红旗16中程防空导弹，兼具一定的鱼7反潜导弹的能力。

052C型驱逐舰舰载垂直发射系统外形类似俄罗斯的圆桶型，但每个单元6枚待发防空导弹不共用一个点火装置，发射速度明显领先051C型驱逐舰弹鼓式的旋转发射装置，但只能发射单一的海红旗9防空导弹。

052D/055型驱逐舰，850毫米直径，让其成了全球最大的舰载垂直发射系统，有7米和9米两种型深可供舰艇选择，具备冷热共架发射能力，不仅能内置防空导弹，而且反舰导弹、反潜导弹、对陆攻击巡航导弹，乃至反导动能弹都能整合进去，赋予了052D/055型驱逐舰强大的作战能力。

目前，只有052D/055型驱逐舰具备1坑4弹的发射能力，但是还未实现1坑4弹真正的投入实用。

原因是国产防空导弹发动机普遍较大，导致防空导弹直径普遍要大于西方的同类导弹，美国海军改进型海麻雀ESSM中程防空导弹，实现了在MK41垂直发射装置内的1坑4弹布置，导弹有效射程为50千米，速度3马赫，弹长3.66米，弹径25.4厘米。

中国海军同样射程的红旗16中程防空导弹，由于直径偏大，即便在新型的标准舰载垂直发射装置内也只能实现1坑2弹布置。

所以中国军工正在着力解决防空导弹发动机尺寸问题，衍生于SD-10空空导弹的DK-10地空导弹的弹体直径只有24厘米，将单翼折叠之后，052D/055型驱逐舰850毫米的发射筒内，可以轻松装填4枚，从而实现了1坑4弹的布局。

综上，目前中国海军的051C/052C型驱逐舰和054A型护卫舰的舰载垂直发射系统不具备1坑4弹的能力，052D/055型驱逐舰上标准垂直发射系统可以做到1坑4弹，但目前还没有真正开始实施。

本文由“国平军史”发布。

中国海军舰艇的垂发系统一坑几弹？

在现在中国海军中， 无论是052C型防空驱逐舰装备的“海红旗-9”冷垂直发射装置， 还是054A多用途护卫舰的 “海红旗-16”热垂直发射装置， 代表的的是我国第一代舰载VLS设计思路和水平。 随着综合国力的增长和战略需求的不断延伸， 更为先进的新一代舰载VLS, 在设计思路上已经完全抛开了苏式陆基防空导弹上舰的思维局限性， 开始在追求通用性的道路上大胆前进。中国海军052D和055型驱逐舰装备的便是此种新型垂直发射系统。

在公开发布的《GJB 5860-2006水面舰艇导弹通用化垂直发射装置通用要求》提供了很多可供解读的信息。 《GJB 5860-2006水面舰艇导弹通用化垂直发射装置通用要求》是若干已经对外公布的国家军用标准之 一， 这个标准文件是用于指导国家水面舰艇战术导弹和导弹相关技术的规范文件， 它是我国水面作战舰艇的导弹通用垂直发射系统的发展指南。 这个标准办法发布于2006年， 也就是052D驱逐舰可能的研制时间， 也就是说， 这个标准已经被应用于052D导弹驱逐舰的设计建造过程中， 可以说， 052D是我国首艘按照GJB 5860— 2006标准建造和研制的新型水面作战舰艇。 这种通用垂直发射系统有三种大小的模块， 以适应不同尺寸的舰艇， 其中大型发射单元长达9米， 已经超过了美国的MK41和法国的“席尔瓦” 系统， 创造了世界之最，这种垂直发射系统单个发射单元的直径达到了850毫米， 也超过了美国的MK41, 也就是说中国新型通用垂直发射系统可以发射很大尺寸的导弹， 未来甚至包括反卫星和大型反导导弹系统。

052D采用的应该是导弹通用化垂直发射装置的中型模块， 它使用导弹通用化垂直发射装置的意义主要在于今后的扩展性， 几乎可以发射以后为海军研制的所有垂直发射的导弹（包括冷／热发射方式）。 标准要求一个发控单元应能同时控制4枚不同类型导弹的发射。 未来我军舰艇还将使用类似于ESSM的新型短程防空导弹， 这种导弹将采用一个发射单元发射4枚导弹的模式， 其通用性之强悍由此可见一斑。 如此强调通用性的原因是中国海军的远洋化使舰艇平台的吨位越来越大， 装备较大尺寸的垂直发射装置不再是问题， 当防空能力足够且饱和的时候， 多用途能力就显得重要了。

由此我们可以得出推断，可能早期的052c，054上的垂发用的还是一弹一坑的标准。后期的052D和更新的055已经用上了最新标准的一弹四坑的垂发系统。

中国海军舰艇的垂发系统一坑几弹？

中国海军舰艇装备的垂发系统目前已具备了一坑四弹的能力，像055和052D驱逐舰的垂发系统是完全具备一坑四弹发射能力的。此前在新闻报道中，海军052D驱逐舰西宁号就曾实现“混装导弹共架发射”，齐射了四枚对空导弹，并全部命中目标。而对于052D驱逐舰而言，其能够做到混装导弹共架发射，显然是证实了052D驱逐舰已具备一坑四弹能力，而更为先进的055驱逐舰在技术上无疑也具备一坑四弹的能力。

所谓的一坑四弹技术，就是指在一个发射单元内部署4枚导弹的技术。该技术的优点在于可以大幅度提升携带导弹的数量，提升舰艇的防空能力。同时其缺点也非常明显，就是会限制导弹的尺寸，导致导弹的性能下降。一坑四弹技术最早是美国率先采用的，其在2004年就已经开始装备一坑四弹技术。其采用的改进型海麻雀ESSM中程舰空导弹，最大射程可达50公里，最大飞行速度约3马赫，机动过载可达50G。由于采取一坑四弹技术，美军的阿利伯克级驱逐舰携带的弹药量得到了很大提升，防空能力也得到了很大的加强。而后法国、俄罗斯和韩国等国相继开发出自己的一坑四弹技术和配套的导弹。像法国的垂直发射型米卡导弹，俄罗斯的9M100舰空导弹，韩国的海弓导弹等都可以实现一坑四弹发射的能力。不过，相较于美国的海麻雀ESSM，这些导弹的射程更近机动能力相对不足，这也导致其在面对超音速重型反舰导弹时的拦截能力不足。

实际上，一坑四弹技术更多的是用于中近程的防空拦截作战。在高强度的海战中，一坑四弹技术主要用于对超视距以外来袭的各类反舰导弹，在中近程距离上进行拦截，本质上是一种用于舰队决战提升抗饱和攻击能力的作战方式。毕竟，在高强度海战中，双方都会在短时间内尽全力使用各类反舰火力对敌方进行攻击，而己方携带的弹药数量毕竟有限，一旦弹药耗尽无疑将陷入非常危险的境地。因此，在不改变军舰结构的前提下，大幅提升弹药数量自然就成了最佳选择，这也是一坑四弹技术出现的原因。

不过，作为优缺点非常明显的一坑四弹技术，在此前的一段时间内中国海军却并不太感兴趣，这主要与中方的作战模式和环境有关。一方面，中国海军在未来作战时将面对潜在对手强大的海空反舰作战力量，为了保证自身的安全是必须要将防空拦截范围往外线推，尽可能在较远的距离对敌方发射的反舰导弹进行拦截。毕竟在中近距离拦截一旦失手，很可能无法组织第二波的拦截敌方导弹就已经击中己方军舰了。另一方面，在052D和055驱逐舰出现前，海军军舰的确不具备采用一坑四弹的条件。052D和055驱逐舰采用的是我国最先进的垂发系统，直径有850毫米，还有7米和9米的垂直发射坑可供载舰选择，在空间上完全可以满足DK-10和FM-3000这样的近程防空导弹进行到一坑四弹布置。

总体而言，目前我国的052D和055驱逐舰在技术完全具备一坑四弹的能力。但在实际操作层面，中方可能还是更喜欢采用一坑一弹的红旗9B和红旗16来实现在中远距离组织防空拦截作战。而随着055的大量服役，由于其装备有112个垂直发射单元，其在使用一坑四弹技术方面显然要优于只有64垂发单元的052D，因而未来我们可能在055上见到一坑四弹技术的大规模应用。
