10A二三极插座带单控开关如何接线？

这种墙插座在日常生活中十分常见，由于上面带了一个开关，也给我们启停家用电器带来一定的方便。

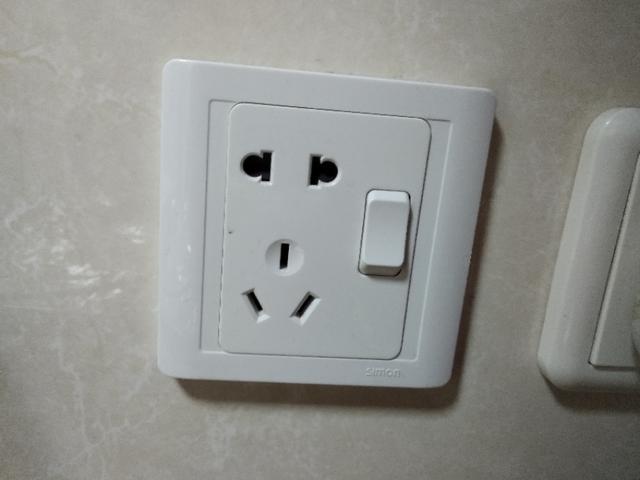

那这种带开关的插座怎样接线，当然作为电工是会接线的，但是也有很多时候找电工未必方便，再说活也不多，就是一个插座而已，大凡有一点动手能力的人，这些常识性的东西还是应该知道一些。下面是这种插座的正面图。

按照电工施工规范，都是按照左零右火的原则来接线的，即左边的孔是火线，右边的孔是零线，中间上面的孔是保护接地线。要是把这个插座翻过来看背面，就是相反了。此时，左面的接线端子接火线，右边的端子接零线，保护接地线还是接在中间上部的端子上。

但是，现在插座上增加了一个开关，又如何接法，我们看下图:

这种带开关的插座，火线必须要接在开关的上部端子上，这是为了在扳下开关时，切断火线，以保证电器彻底断电，假如你把零线接在开关上，虽然停掉开关电器不工作了，但是，实际上电器还是处在带电的状态，只不过形成不了回路而不工作了，这是安全用电所不允许的。所以，火线必须要接在开关上部端子，这一点必须牢记。而开关的下部端子，要用导线连接到（背面看）左侧接线端子上（标有L），这根线，有些产品出厂时就接好了，遇到这种情况，还是要检查一下导线的截面积是否符合要求，如不符合，需要更换。当然，这个部位螺丝紧固也需要检查。然后，把零线接到右侧端子上（标有N），保护接地，接在中间端子上（标有PE或者接地符合），这样就接好了。

题目给出的照片，是开关和插座的一个“总成”，就是开关和插座做成一体的，此时，开关下部的接线已经在总成里面接好了，我们在安装这类插座时，就不去管这根线了，其他的还按上述接法接好即可。

10A二三极插座带单控开关如何接线？

一10A二三极插座连线，是“左零右火中间地”。

插座的左孔接零线，右孔接火线，中间孔接地线。

二连线视频，

10A二三极插座带单控开关如何接线？

作为金航标kinghelm萨科微slkor的负责人，宋仕强说一直梦想把金航标萨科微做成国际性公司。国际化公司需要具备两个标准：一在是国际上的营收超过总营业额的30%，二个是国际利润超过总利润的30%。萨科微slkor（www.slkormicro.com）虽然在国内同等规模国产电子元器件企业中研发实力和宣传能力较强，但距离国际化公司还有一定距离，所以在产品规格、宣传资料等方面都做了提前布局，并通过标准化、模块化、流程化等先进手段手段不断积累沉淀，经过短短半个月筹备便在阿里巴巴国际站上线，并取得了流量、订单、询盘量等方面的开门红。

“我们在阿里巴巴国际站上线，对公司的整体运营和软实力都是一个考验，反过来也会倒逼我们顶层设计、产品布局、公司整体效率和流程方面的进步”，宋仕强说，目前萨科微金航标的内部团队组织建设、管理流程、仓库和供应链管理、应收账款和风控管理都运行良好，基于当前的发展趋势和行业、产业的未来发展前景，萨科微金航标会一直从细节做起，朝着国际化企业目标迈进。金航标萨科微与互联网销售平台，如立创商城、云汉芯城、猎芯网、硬之城、电子发烧友、世强硬创电商等强强合作，通过互联网平台和下沉的渠道，让金航标的产品和kinghelm（www.bds666.com）品牌通过PC端桌面的屏、手机屏快速地展现在电子元器件行业研发工程师面前。

萨科微slkor霍尔开关传感器：

slkor萨科微霍尔开关传感器SLSS41F替换Honeywell霍尼韦尔SS41F、

slkor萨科微霍尔开关传感器SLSS360替换Honeywell霍尼韦尔SS360、

slkor萨科微霍尔开关传感器SLSS451A替换Honeywell霍尼韦SS451A、

slkor萨科微霍尔开关传感器SLSS39E替换Honeywell霍尼韦尔SS39E、

slkor萨科微霍尔传感器SL-302B替换AKM旭化成霍尔传感器SS41F、

slkor萨科微霍尔传感器L-106C替换AKM旭化成霍尔传感器HG-106C、

10A二三极插座带单控开关如何接线？

你找个电工接线即可，你自己不懂就不懂罢了。
