我工地上，二级配电箱不跳闸，一级配电箱总是跳闸是怎么回事？

1⃣️你在工地施工引进的电源，必须从总电源（称为一级配电箱）输出，一级配电箱起到保护二级配电箱的功能，为什么你这头不跳闸而跳上方的闸呢？实际上还是你这一头造成跳闸的。

2⃣️跳闸断电有空开和漏保两种，如果上端的空开故障或A选小了，就会跳闸。

3⃣️如果跳的是漏保，这是因为一级与二级配电箱漏保的漏电电流设定相等，甚至一级箱的设定值还低些、大功率设备不可以像民用设定30mA／0．1S、你可以对一级配电箱的时间和电流重新调整一下，只要大于二级配电箱的值就不会再跳闸了！

谢谢！

我工地上，二级配电箱不跳闸，一级配电箱总是跳闸是怎么回事？

我工地上，二级配电箱不跳闸，一级配电箱总是跳闸是怎么回事？

★你的这种情况是典型的越级跳闸，如果说是一级总保护的剩余电流动作保护装置完好无损的情况下，估计是剩余电流动作保护装置的设置未达到标准要求。国产的剩余电流动作保护装置出现故障率非常高，本人原来长期从事这种工作，每年从我的团队手中检测维修的保护器太多。

临时用电的工地，低压供电系统应采用分级保护这是GB13955的要求必须具备的。它主要是为，低压供电系统中为了缩小发生人身电击事故和接地故障切断电源时引起的停电范围，减少故障巡查处理时间，提高供电可靠性，剩余电流动作保护装置应采用分级保护。

1、分级保护方式的选择应根据用电负荷的大小和线路的具体情况来定，一般可分为两级和三级保护，各级剩余电流动作保护装置的动作电流值与动作时间应协调配合，实现具有动作选择性的分级保护。

分级保护为了避免发生越级跳闸或各级同时跳闸，有以下四个必要条件：

①是各级保护的额定动作时间和不驱动时间差别。上一级的动作时间和不驱动时间要大于下一级的动作时间和不驱动时间，总保护应选用时间为0.5秒，不驱动时间为0.3秒剩余电流保护器；中级保护应选用动作时间为0.3秒（0.2秒），不驱动时间为0.2秒（0.15秒）的剩余电流保护器；末级保护应选用动作时间为≤0.1秒，不驱动时间为0.04秒的剩余电流动保护器。

②是下一级的额定剩余电流动作值不应大于上一级。如果下一级的额定剩余电流动作值大于上一级，当发生剩余电流达到上一级保护的动作值而未达到下一级保护动作值时，就会发生越级跳闸。

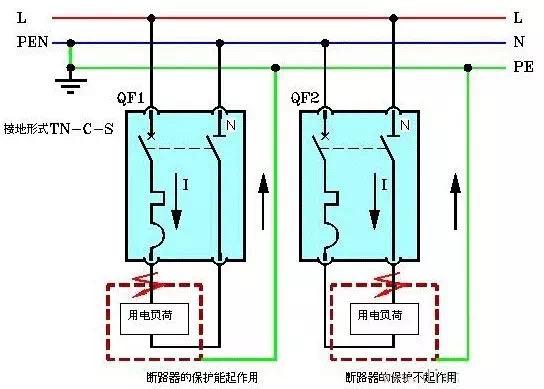

③是末级保护必须选用2P或4P的剩余电流动作断路器。若选用单级、二级或三级、四级剩余电流动作保护装置，这两种剩余电流动作保护装置的N线（零线）不能断开，始终与系统N线（零线）连接在一起，当该保护范围内的线路或者设备的相线与N线（零线）接地，该保护动作，但由于N线（零线）与负荷连接，接地故障便通过N线（零线）与系统N线（零线）连接在一起，造成系统N线（零线）重复接地，导致上一级保护动作。并会误认为该用户已断电，接地故障与他无关，造成故障点不容易查出。扩大了停电范围和停电时间，降低了供电可靠性。

④是各分路出线开关的三相漏电或负荷平衡问题。也就是说各分路的最大漏电发生在同一相时段，会发生各分路未达到动作值，而总保护的剩余电流却由于各分路的叠加而达到额定动作值而动作，造成越级跳闸，剩余电流动作保护器在投运之前一定要做好每条分路出线的漏电电流的测试工作，尽量的让三相漏电电流的不平衡率小于10，并且要让每一相的漏电电流是剩余电流动作保护器额定剩余电流动作值的50%。否则就要进行三相漏电平衡工作，才能使剩余电流动保护正常运行，调整三相漏电电流平衡工作最常用也最有效的是：

1、查找排除最大漏电相的漏电故障。

2、以分路出线为单位尽量平均分配A、B、C、三相上的单相用户，如果三相漏电不平衡率仍较大，需再进行单相用电设备的三相漏电电流的平衡调整工作。

大家在使用当中一定要搭配好，不然的话，就会发生越级跳闸或者同时跳闸的现象。

2、分级保护应以末级保护为基础。末级保护规定选用一般型漏电保护器，动作值和动作时间都很小，是防止人身触电伤害事故最有效的一级后备保护，所以说住宅和末端用电设备必须安装剩余电流动作保护装置。目前，大多对末级保护的投运还未引起足够的重视，管理相对滞后。有的装了，有的没有装，特别是一些临时用电没有装末级保护，就是装了的损坏后也没能及时更换，以至经常发生触电伤害事故或引起总保护频繁跳闸。

也就是说，事实上，剩余电流或触电事故大部分发生在末端用电设备上，而线路上主要是因为树障、断线或破瓷瓶等故障引起，这些故障我们可以通过加强设备巡视管理和缺陷处理来控制，因此故障发生相对较少，所以要减少总保护动作次数，提高供电可靠性，降低人身触电危险，就必须加强末级保护的安装运行管理。而实际工作中管理末级保护又是最难的，因为它的产权属用户，需要用户投资。

对于工地管理供电者来说，首先要做好宣传解释工作：一是末级保护动作值小和动作时间短，是在人身触电后还未造成较大伤害前就保护跳闸，是确实保护人身安全的。而总保护是为确保正常供电，动作值和动作时间都设定较大，其主要是预防接地故障和设备漏电间接接触的防护，对人身触电保护有一定的局限性，即使人身触电总保护跳闸了，触电伤害也会严重些。二是末级保护能及时切除故障点，不至于越级跳闸造成大面积的停电影响大家用电，同时也方便及时查出故障恢复供电。三是对用电者户说，及时发现漏电，也能减少电能损耗，漏电就像一盏长明灯，每时每刻都在浪费电能。其次，加强对末级保护的监管力度，对未安装或损坏的末级保护的用户按照国家相关标准下达隐患整改通知书，直至停止供电。

所以只有末级保护管理到位了，触电事故方可有效预防，总保护、分路保护动作跳闸就会明显减少，供电可靠性明显提高，运行管理人员劳动强度显著降低。

知足常乐2021.10.13日于上海

我工地上，二级配电箱不跳闸，一级配电箱总是跳闸是怎么回事？

开关箱不跳闸，分箱和一级同时跳，或一级跳闸，很正常，这个避免不了，因为在漏电时，大多数开关箱跳闸，（开关箱必须是正品开关），不跳时开关箱设备或电源能漏电电流瞬间超过30mA，达到100或200以时，二级分箱和一级箱动作跳闸。尽量检查设备和电线破损，裸裸减少动作。用正品的三芯线五芯线，执行TN一S系列。系统总漏电动作电流为300一500mA，时间S0.3-0.5，一级箱漏电开关动作电流100一300mA，时间0.2-0.3S，分箱动作电流75一100mA时间为S<0.1，末端开关箱动作电流30mA时间为S<0.1首尾漏电相差很大，现场大多数设备运行时漏电动作电流相差不大，但在用电设备数量较少时，首末漏电相差很大，远超出30mA，二级或一级动作，或同时动作。短路过载，缺相漏电保护器不动作，漏电器不是完全可靠。一级二级三级电箱必须做重复接地。消防和照明不经过总空开，是在隔离开关下面，空开上端，而且消防有专用空开，禁止装漏电开关。

我工地上，二级配电箱不跳闸，一级配电箱总是跳闸是怎么回事？

没那么复杂。

上下级配电箱空气开关或者断路器是有级差配合的要求的。越上级动作电流越大，动作时间越长。

出现越级跳闸，一般就是配合出现了问题。

可以做如下检查:

检查接线，是不是有问题

检查上下级设备选型是否正确，上级的电流要大，时间要长。

检查设备参数整定，有的开关设备有动作电流和动作时间整定，整定数据要正确。

如果有测试仪，检查一下开关设备实际动作电流和动作时间，是否正确。

如果没有测试仪。可以直接更换其中一个开关设备，并正确设定参数。如果还越级，那就再更换另外一个。

另外如果是漏保跳闸，除了上面的检查，也要重点看上下级之间的线路有没有问题。如果绝缘不好，漏电大，当然上级跳闸。

关于电力，欢迎关注交流 原创电力

我工地上，二级配电箱不跳闸，一级配电箱总是跳闸是怎么回事？

这问题简单的说工地上三级配电箱不跳！总跳一级的这种情况，是你设置时犯了一大错！三级配电，二级保护，一般二级配电箱的漏保的额定动作电流要大于三级，总配(一级)要大于二级，分断时间也要二的延后三级，一级延后二级！也就是说二级，一级的动作电流要大些，时间要大些，(延后，一级可选用久断时间为o、2秒，一级可选动作电流大些的比如100，150mA的或再大点的3o0mA的)这样设置就没你这种情况了！

我工地上，二级配电箱不跳闸，一级配电箱总是跳闸是怎么回事？

你们工地临电是不是按TN一s系统三级配线两级保护一机一闸一漏设置，如果不是很正常违反规范标准，按要求做了三级箱漏电器设置较大。查看一级箱漏电A数，有个三级箱负荷多少，二级箱里不设漏电。
