漏电保护开关的作用与原理是什么？

1⃣️漏电保护开关的作用，主要是为了安全用电，防止人畜触电，一旦漏电超过30mA电流，便会在0．1秒钟内跳闸断电。

2⃣️对于漏电保护开关的原理，是输入漏保的一火一零只能通过用电器回路做功，不允许在中途从地线回路，其原理与漏保的电路设计有关。能起主要作用的是漏保电路板上有一个高磁环，零线火线先要在磁环上绕上两圈再输出，家中的用电器经过火线到零线循环回路，漏保没有反应，如果火线或零线在家中发生漏电入地，这叫中途二次入地，导致两线圈电流不平衡，此时副线圈便得到感生电流，经桥式整流后，可控硅导通使继电器线圈得电吸合推动跳闸。

3⃣️家中安装了漏电保护开关，一定要有良好的地线，如果用电器的金属外壳接地线了，一旦用电器出现漏电，就会提前跳闸停电，不会自动来电，这是跳闸脱扣原理确保的安全。

谢谢！

漏电保护开关的作用与原理是什么？

介绍一下漏电保护开关的作用与原理？

漏电保护开关又叫“漏电断路器”，它是由一个小型断路器和一个漏电脱扣装置组成。它除了有小型断路器具有的短路保护、过载保护以外还具有漏电保护的作用，广泛应用于家庭线路及各种电气设备的漏电防护。

过载保护：指当电流超过规定值以后，漏电断路器会延时断开，防止线路或者电气设备损坏。漏电开关动作时间和电流过载值有关，电流过载越大，开关动作时间越短。

短路保护：指当线路或者用电设备发生短路时，漏电开关会瞬间断开，防止线路或者设备因大电流而烧毁。

漏电保护：指线路或者设备发生接地故障（漏电）时，漏电开关会动作，防止人接触而发生触电。

前面我们说到漏电开关实际上就是有一个小型断路器和一个漏电脱扣装置组成。那我们就先说一下小型断路器的原理吧。小型断路器的原理图如下所示：

当我们把断路器闭合时，动触头在机械作用下克服弹簧作用力连通静触头，并且通过锁扣保持接通状态。此时断路器进线和出线接通，电流从断路器进线流向后期用电设备。

1. 当断路器后面的线路或者设备发生短路时，电流瞬间剧增。串联在线路中的电磁铁磁力增大，把（图中黑色）连杆往上推，让锁扣脱扣，动触头在弹簧拉力的作用下断开线路。

2. 同样，当断路器后面的线路或者设备发生过载时，双金属片发热弯曲更严重，向上推动（图中黑色）连杆，让锁扣脱扣，动触头在弹簧拉力的作用下断开线路。

双金属片发热是需要时间的，电流越大发热越严重，弯曲越快。所以断路器过载保护动作时间和过载电流大小有关，电流越大动作越快。

另外从原理分析可知，断路器断开是依靠锁扣脱扣在弹簧的拉力作用下而断开。如果断路器的触头一旦发生熔焊无法断开，但是从断路器外观上是看不出来的。所以在某些场合，为了检修安全必须要用隔离开关，就是我们常说的刀闸。刀闸开关只要打下来那就一定是断开的，可以保证绝对安全，这就是刀闸开关的优势。

我们再来说一下漏电脱扣装置，漏电脱扣装置也叫“剩余电流动作保护器”，简称RCD。它的工作原理如下图所示：

当开关闭合，电流从火线L出发通过用电设备回到中性线N。此时，火线和中性线电流相等，即I1=I2；PE线电流为零，即I3=0。

由于电流I1=I2，它们产生的磁场大小相等、方向相反，完全抵消，零序互感器不能感应出电流，无法驱动脱扣器脱扣。

当用电设备发生漏电时，会有一部分电流通过设备外壳、PE线流走，此时电流I1≠I2，它们产生的磁场无法完全抵消，零序互感器就会感应出电流，然后驱动脱扣器脱扣从而让断路器断开。

从上面的原理我们可以知道：漏电脱扣装置正是利用检测火线L和中性线N的电流是否相等来判断设备是否漏电。如果它们的电流相等，那么即使设备漏电，漏电脱扣装置依然不会断开。

所以PE线是关键，当设备漏电时PE线可以提供漏电回路，让火线L和中性线N的电流不相等。如果漏电保护开关在没有PE线的情况下使用，即使设备发生漏电，开关依然不会动作。

这就是我的回答，如果还有其他不足或疑问，欢迎大家评论！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢！

漏电保护开关的作用与原理是什么？

漏电保护开关检测到微弱漏电就会跳闸断电

漏电保护开关和空气开关是必备的两种保护开关，电器发生漏弱漏电就会被漏电开关检测到并立即跳闸，保护我们的安全；而空气开关一种过流和短路保护开关。选择漏电保护开关需要注意漏电电流的参数。

漏电保护开关其它是通过检测火线和零线的电流差异来判断是否漏电。因为电器通过火线和零线形成回路，所以在正常情况下，通过火线和零线的电流是相等的。假如火线或者零线发生微弱的漏电，通过它们的电流变会有差异。漏电保护开关由漏电信号获取单元、脱扣线圈、检测单元、测试开关等组成。

漏电信号获取单元：其实就是电流互感器，由漆包线绕成的组圈，火线和零线都从这个线圈穿过，电流流过就会产生感应磁场，没有漏电时，由火线和零线产生的感应磁场会相互抵消，当发生漏电时，感应磁场就会有差异，从而产生了微小的感应电流。

检测单元：检测单元获取到微弱的感应电路后，经过放大处理，如果微处理器判断出漏电，就发出指令，驱动脱线圈工作。

脱扣线圈：其实就是一个电磁铁，和继电器类似，通电就可以产生拉力或者推力，另触点断开。

测试开关：用于测试漏电开关是否动作正常，我们需要定时检测一下，保证漏电保护开关可以保护我们的安全，按下测试开关，微处理器就会给脱扣线圈驱动电路发出动作指令。

因为漏电开关需要检测火线或者零线对地是否存在漏电，所以电器需要有良好的接地，只要电器发生漏电，就会跳闸，不需要等到触电发生。当然有人触点时，电流也会失衡，同样会跳闸！

除了装在电箱的漏电开关外，还有漏电保护插头，原理其实是一样的，可以给电器单独使用。

记得点赞和评论哦！非常感谢！

漏电保护开关的作用与原理是什么？

朋友们好、我是电子及工控技术，我来回答这个问题。漏电保护开关我认为它的主要有三个方面的作用，一个作用是在电气设备中或者在线路中当发生了漏电或者有接地故障的时候，它可以在我们没有接触这些设备之前就自动地把电源断掉；另一个作用是当人体触及漏电设备的外壳时，漏电开关能在0.1秒内切断电源，能够减轻电流对人体伤害的程度；最后一个是漏电保护开关还可以防止因电气设备漏电引起的电气火灾事故，因此漏电保护开关作为防止低压触电伤亡事故的重要保护措施之一，我们已经把它广泛运用到低压配电系统中了，比如我们家里的照明用电线路中必须要安装微型漏电保护开关的。

下面我再来说说这种漏电保护开关的作用吧。我们在安装应用漏电保护器过程中，会遇到三种漏电保护开关，第一种是电压型的；第二种是电流型；第三种是脉冲型。我们从可靠安全的角度看，目前使用最多的是电流型的漏电保护开关，电流型的漏电开关又可分为电磁式的和电子式的，下面我着重给朋友们分享一下电流型的漏电保护开关。

我先说一下电磁式漏电开关，这种开关有两极、三极和四极的，在我们家里使用最多的是两极的漏电开关。其原理示意图如下图所示。

我们假设当接负载的一侧有漏电或者发生触电事故的时候，此时电流I1和I2是不相等的，此时漏电脱扣器中的电流互感器TA的铁芯中存在磁通量，电流互感器TA的二次线圈就会产生感应电动势，脱扣器的线圈中就有了交流电流，这样就会使衔铁动作断开主开关，从而切除故障电路。

对于三极和四极的漏电保护开关来说，当负载侧出现漏电事故的时候，三相的电流I1、I2和I3它们的向量和就不等于零了。这样以来，电流互感器TA的环形铁芯中就有了磁通，电流互感器的二次线圈就产生了感应电动势，脱扣器的线圈中便有了电流出现，就会促使衔铁动作断开主开关，从而切断了故障电路，其原理示意图如下图所示。

最后我再说一下电子式的漏电保护开关，当电路发生漏电故障或者触电事故时，电流继电器TA会将漏电信号传给电子放大器，经放大后再给漏电脱扣器，使主开关断开，切断故障电路。

以上就是我对这个问题的回答，欢迎讨论、分享，感谢点赞。

漏电保护开关的作用与原理是什么？

大家好，我是专注家居和装修知识分享的家居杂坛。喜欢的就点击一下关注！

对于家庭电路改造，一般都会关系到我们室内配电箱开关更换的问题。我们更换一套室内配电箱的开关，价格也是挺高的。例如普通的100平米的房子，如果按照规范的要求去布置回路，然后选择开关的话，那么基本上需要七八个开关，这些开关加起来的费用可能就得一两千元，有的甚至更高。而其中开关有两种类型：一种是普通的空气开关，另外一种就是漏电开关。漏电保护开关价格又比较昂贵。于是很多朋友就疑惑，为什么家里要使用漏电保护开关？在这篇文章中，家居杂坛就来给大家解答漏电保护开关的问题。

漏电保护开关的作用原理是什么？

这里所说的漏电保护开关的作用原理，也就是漏电保护开关之所以能够实现漏电保护的根本原因。但是如果从漏电保护开关内部结构来进行讲述的话，其实是很复杂的，很多朋友估计是听不太懂。所以我们就以一些简单形象的语言来跟大家解答漏电保护开关的作用原理，这样也方便大家有一个形象的理解。

①、作用原理的本质。作用原理的本质就是漏电保护开关里面有一个可以动作的执行机构，也就是漏电保护器。漏电保护器就是我们的漏电保护开关右面带有按钮的那个部分。漏电保护器的动作机构是接收到信号以后可以实现脱扣的动作，也就是内部触点断开，然后跳闸。也就是我们所常见的跳闸保护。

②、工作过程。我们首先需要了解一下漏电保护开关整个工作过程。漏电保护开关的接线，上口是接入了火线和零线，一般是左零右火，当然要根据漏电保护开关具体接线要求去接线。而下口同样也对应的是接到火线和零线。这样漏电保护开关的下口就通过火线和零线以及负载，也就是将电器形成一个回路。这样电流就通过火线负载零线形成一个正常的电流的工作过程。

③、检测过程。对于漏电保护开关内部都有一个检测零序电流的机构。在漏电保护开关工作的过程中，会时刻检测火线电流和零线的电流。其实检测电流最终目的也就是测量零线电流的矢量和。其实所谓零线电流的矢量和，说白了就是火线和零线电流之间的差值。例如家用的漏电保护开关头的额定漏电电流是30毫安的，那么在正常过工作过程中，下口火线和零线之间的差值就是要小于30毫安。

④、动作过程。当漏电保护开关下口所接的电路的一些负载出现漏电电流大于30毫安的时候，这时候漏电保护开关的动作执行机构就会接受到信号，然后脱扣跳闸。其动作的根本原理就是通过检测到的信号反馈到我们的漏电保护开关的动作执行机构上。动作机构执行机构接受到这个反馈信号以后就会动作，然后跳闸。就是这就是漏电保护开关的动作过程。

⑤、总结。通过以上对漏电保护开关的作用本质，运行过程，检测过程以及动作过程的介绍，大家就会发现，其实漏电保护开关就是检测其下口所接的电路是否发生漏电。只要发生漏电，就会给出一个反馈信号，然后执行机构就会跳闸。最终实现对下口所有电路以及负载，也就是电器也进行保护，避免人体触摸到上去而发生触电。

家用漏电保护开关的作用有哪些？

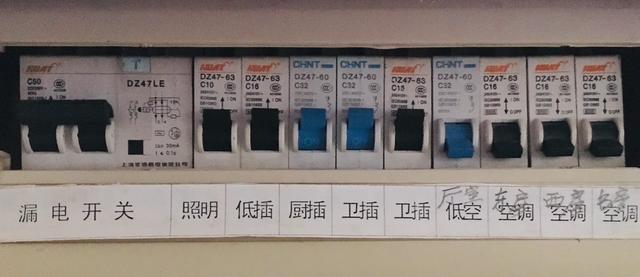

像我们家里的人体能够触摸到的所有的电路，按照规范的要求都须在上口安装与之相匹配的漏电保护。所以我们家用配电箱内就会发现所有的插座回路的上口都是使用的漏电保护开关。而对于家用漏电保护开关到底有哪些作用，个人总结一下，主要包含了以下4点作用。

①、防止因为漏电而发生的触电事故。这也是漏电保护开关最重要，最本质的一个作用。例如我们家用电器发生漏电以后，如果将电器有金属外壳可以导电，那么在这种情况下，人体触摸到这个壳漏电的并且导电的金属外壳以后，就可能发生触电。而此时漏电保护开关，就可以迅速检测到电路中发生的漏电，这样就可以及时动作来切断电路，这样就避免了漏电电流对人体造成伤害。大家都知道，很小的电流都可以导致人体人昏迷，甚至出现死亡的事故。所以漏电保护开关的作用是非常重要的。

②、漏电保护开关还可以起到对电器的保护作用。例如某台电器发生漏电，就可能产生接地的电流。这样电机的正常电流就可能发生了变化。像在这种状态下，有可能导致电机被烧坏。像一些高档的昂贵的电机，一定要做好漏电保护，否则在这方面造成的损失也是非常巨大的。所以对于电器来说，也是需要安装漏电保护的。

③、漏电保护开关同样还可以对整个电路或者是负载的电器起到短路保护，或者是过载保护。当然了，对于不同的漏电保护开关所具有的功能也是不太一样的。像家用的常见的漏电保护开关，是具有过载保护和短路保护的。也就是说我们家中电路发现发生了短路，或者是电器也发生过载等的情况，导致电路发生过载。最终漏电保护开关同样也是可以动作最后切断电路的。

④、漏电保护开关还可以作为家用电路的开合来使用。所谓作为家用电路的开合，就是我们某个电路下口直接从漏电保护开关接出之后，我们在使用这个电路的时候，就可以使用漏电保护开关作为操作开关来控制这些电器的启停。当然了，这是针对家用的一些电器而言的。像我们家庭常见的即热式电热水器的上口，大部分都是安装的漏电保护开关来实现正常的开关的。

结束语

对于家庭在改造电路的时候，大家一定要根据我们家庭用电的回路配备合格的开关。像我们家庭配电箱内的开关一般是用两种，一种是空气开关，一种是漏电保护开关。而对于家用的漏电保护开关，个人给出的选择建议就是尽量选择2P的漏电保护开关，最起码也要选择1P+N的漏电保护开关，漏电开关的漏电电流选择30毫安的就可以了。最后是漏电开关的额定动作电流，要根据我们的负载选择，一般选择16安的，就可以满足我们家用了。所以电路改造，其实开关的配置是尤为关键的，大家千万不能忽视。

【个人原创，图片源自网络，侵权联系即删！】

漏电保护开关的作用与原理是什么？

漏电保护开关就是我们常说的漏电开关，它是将零序电流互感器，漏电脱扣器和自动开关组装在一个绝缘外壳中，同时具备检测，判断和分断电路功能的漏电保护装置。根据其功能分为带过电流保护和不带过电流保护的漏电开关。

一，带过电流保护的漏电开关。这种开关除了具有漏电保护功能外，还兼有过载，短路保护等功能。它与漏电继电器不同，可以直接接在配电箱上作为总开关用，也可以作为分支路的开关用。

二，不带过电流保护的漏电开关。这种开关只有漏电保护功能，没有过电流保护功能，所以安装使用时其电源一侧最好配装相应的过电流保护装置。这种产品的特点主要是体积小，结构较简单，有便宜，最适合家庭使用。

三，漏电开关的作用。漏电开关主要的作用是防止人体直接触及或间接触及电气设备的带电导体而造:成的触电伤亡事故。例如，经常要和电动工具接触的工作人员以及移动式的用电设备。如电钻，电锤，潜水泵，磨粉机，压缩机及其它一些电动工具以及临时架设的供电线路等，因为在使用时往往容易发生漏电及带电导体和人体直接接触或间接接触等事故。用于这方面的漏电开关其动作电流都在30mA，并在0.1s的范围内动作，达到对人体无伤害。

四，漏电开关的工作原理。在正常情况下，流过零序电流互感器的电流和经过负载回到电源中性线的电流大小相等，方向相反，零序互感器环形铁心中的磁通为零，零序互感器的输出电压也为零，漏电开关处于合闸状态。一旦人体接触了导体或电气设备绝缘损坏，就会有一电流不是往返经过零序电流互感器，而是经人体和大地回到电源变压器的接地中性点，因而，穿过零序互感器的电流和不为零，而是等于漏电电流，则零序互感器的输出电压就大于零，此电压经过漏电开关内的放大器放大后，作用到脱扣线圈，使开关跳闸，将电源切除。这就是漏电开关的动作原理。

以上是我个人的观点，有不妥之处:欢迎在下方评论区讨论和指正，同时认为说得对的，给我点个赞吧。
