单相电机的运行电容起什么作用？

1⃣️我在修理电钟时，摆轮上有SN两块磁铁围着一个线绕盘由游丝控制摆动，线圈中产生的脉冲信号是由三极管振荡产生的。我拆开线圈盘，原来是两根漆包线（一粗一细）绕组，粗的叫主线圈，细的叫副线圈，而且副线圈一定要反绕，这才会产生启振。

2⃣️我修节能灯中的磁环上有三根线绕组，第三根也是反绕启振。我组装逆变器，直流日光灯的电路都要对副绕组反绕才能启振。

3⃣️你说的单相电机的运行电容，比如电风扇，副绕组线径小，一定要反绕，为的是让转子启振后旋转，由于线圈细电流小，所以在副绕组上串联一只450V2uf的AC电容，作用是既通交流又限流，所以凡是有启动电容的电机，电容老化了限流过大会造成电机慢转或不转。

4⃣️单相电机的主要线圈是较粗的漆包线，有的电机中的是较大容量为运行启动电容，串联在副绕组上，当电机旋转后，离心作用力可将开关甩分离，此时因为完成了电机启动，副绕组完了任务。也有的动力较小的电机另外还有小容量的电容在工作（比如风扇）

5⃣️你提问的电机上的启动电容属于交流AC450V30uf（比如空调压缩机的启动电容），当然，启动电容的容量要看电动机的功率大小选用。

谢谢！

单相电机的运行电容起什么作用？

单相电机的运行电容起什么作用？

三相电机有三组线圈，当它通入三相交流电源以后会产生旋转磁场。旋转磁场会切割转子绕组并在转子绕组上产生感应电流，然后转子会在磁场中受到电磁力而旋转起来。

单相电机和三相电机不一样，单相电机只有两个线圈，分别是主线圈和副线圈。如果给主线圈和副线圈同时通入单相电，那么它们产生的磁场及转子收到的作用力是相同并且是静止状态。为了让主副线圈产生的磁场旋转起来，那么就需要给主副线圈通入不同相序的交流电。

但是单相交流电机只有单相电，那么怎么样才能简单经济的得到两个不同相位的交流电呢？这时就需要利用电容来实现移相，即在副线圈上电源上串联一个电容。

这样的话，主线圈电流交流波形如下图曲线a所示，副线圈电流波形图如曲线b所示

如上图，电流a在1时刻到达最大值，而电流b为零；紧接着电流a在2时刻降低到零，而电流b却上升到最大值；然后电流a变成反方向最大值，而电流b却减少到零

...

a

对于小功率单相电机，由于它的功率小、负载轻、对启动转矩要求不大（比如电风扇）。所以它只有一个小电容，同时起到启动和运行的作用。

但是对于工业用的大功率单相电机，如果只用一个电容来兼顾启动和运行，由于它的启动转矩小。再加上它所带的负载比较重，所以容易造成启动困难。这时候就需要在运行电容上再并联一个大的电容来提升启动转矩，把这个电容叫作“启动电容”。

有些朋友可能会好奇，为什么不直接接一个大电容作启动和运行呢？

当接入的电容容量太大，虽然能提升转矩，但是也会造成单相电机发热严重、甚至烧毁电机，所以大功率单相电机都有一个离心开关。离心开关的作用就是在电机转速达到一定程度以后断开启动电容，防止因电流过大、绕组过热而烧毁。

小功率单相电机接线时，先分出主线圈和副线圈，主线圈电阻最小、副线圈电阻第二。然后把零火线接在主线圈的两端，再把电容一头接副线圈一端，电容另一头接火线或者零线。如图所示：

对于大功率（双值电容）单相电机接线。启动电容和离心开关V1、V2串联，然后再与运行电容并联，最后一头接副线圈，另外一头接零线。如下所示

电容大小选择对单相电机正常运行至关重要。如果电容选择过小，那么会造成电机启动困难、甚至无法启动；如果电容选择过大，虽然启动转矩比较大，但是容易造成电机温度升高、甚至烧毁电机。

在选择电容时，注意以下几点：

• 电容耐压值≥1.5倍电源电压，一般选400V或450V即可；

• 电容容量按以下公式计算：

对于单相电机，1kw功率大概6A电流；另外单相电机功率因素比较高，取0.95即可。

举个例子：假设有一个1.5KW单相双值电容电动机，计算一下需要多大的启动电容和运行电容？

所以，该电机启动电容取138uF，运行电容取46uF。

以上就是我的原创回答，如果发现抄袭我的文章，必定追究！

如果还有其他不足，欢迎大家补充！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢

单相电机的运行电容起什么作用？

朋友们好，我是电子及工控技术，我来回答这个问题。单相异步电动机使用非常普遍，在洗衣机、抽油烟机、电风扇、空调和冰箱中的压缩机里都是用单相电机拖动的，在一些单相用电的电气设备中也广泛的运用了这种电机，例如鼓风机、水泵等，今天我们来谈谈这种电机的一些事情。

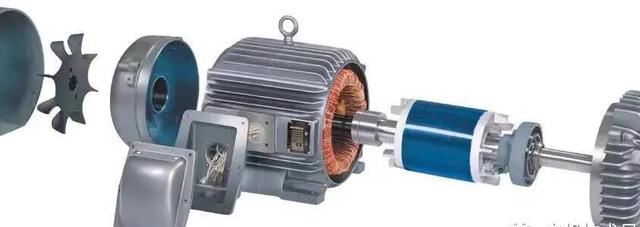

单相异步电动机不管从外形来看还是从结构看他们都是各有特点的，我们从电机的共同点来看，它们都有定子和转子部分，还有端盖及接线端子等部分构成，所不同的是单相电机需要有电容配合才可以动起来，所以电容在单相电机中是必不可少的，其结构示意图如下图所示。

下面我们再以分相式单相异步电动机为例子来看看它内部结构，首先我们看一下它的铁芯基本上是与三相电机差不多的，只不过在铁芯上装的是主绕组和启动绕组，在装嵌的时候它们在空间上是相差了90度位置的。在电机定子整个一周的线槽中，主绕组要占定子总槽数的三分之二，启动绕组占三分之一。这个启动绕组只是在启动的时候用的到，当启动后转速达到同步转速的70%到85%的时候，我们就可以用离心开关或者继电器把它从电路断开了，就不再参与运行了，其内部结构如下图所示。

1、单相电机中启动电容的作用

我们先看一下单相异步电动机的工作过程，当单相电机的定子绕组加上交流220V的单相电压的时候，这时就会在电动机内部产生了一个交变的磁场，这个磁场与三相电机所产生的旋转磁场是不一样的，单相电机所产生的磁场方向是飘忽不定的，它一会垂直向上，一会垂直向下，总之这个磁场不会发生旋转，所以单相电机的转子如果只有这一个主绕组和副绕组的话是无法自动转起来的，它的磁场示意图如下图所示。

那么如何才能使单相电动机通电后自动转起来呢？我们根据三相电机转动的原理就可以知道，要使它转起来的关键是要生成一个启动转矩。那么要能够生成启动转矩就必须借助一个电容元件来“帮忙”。前面我们说过了，单相电机有主绕组和启动绕组（副绕组），并且这两个绕组在空间上是相差90度的，这时如果我们能在启动绕组上再串接一个具有一定容量的电容器的话，如果这时再用一个220V的交流电向这两个绕组加上电压的话，我们在电工基础就已经知道，电容两端的电流是超前电压90度电角度的，这样的话单相电机的主绕组和启动绕组中的电流就有了一个相位差了，并且它们的相位差是90度电角度了。我们用三相电机的分析方法可以知道，相位差是90度电角度的两个电流，当流过在空间上也相差90度电角度的两个绕组的话，就会产生一个旋转磁场了。

在旋转磁场的作用下，单相异步电动机的转子就会得到一个电磁转矩，这个电磁转矩我们就称为启动转矩，以上就是我们所说的启动电容的作用。

2、单相电机中运行电容的作用

前面我们说了启动电容的作用了，下面我们再说说运行电容的作用吧。在单相电机中有两个电容的我们叫它是双值电容单相异步电动机，这两个电容一个是启动电容，它的作用已经说过，另一个电容名字叫运行电容。这个运行电容的作用主要是为了提高电机的功率因数，增加电机的使用效率的作用。另外我还要说一下，运行电容一般容量要比启动电容的容量要小。它们俩是通过并联后与启动绕组串接在一起的，启动的时候，这两个电容都运作，这样以来电动机在启动时就有“劲”，当转速转到0.8倍的额定转速时，离心开关就将启动电容断开了，这时只有运行电容参与工作。

这两种电容一般都是才用金属箔电容或者金属化薄膜电容，其耐压值一般选用250V到630V之间为最好。

单相异步电机的调速可以有两大类，一类是采用变频的调速方式，比如变频空调里的压缩机使用的就是这种，这在一般情况下使用成本较高，我们平时所用的都是低成本的一些调速，比如电风扇的调速、抽油烟机的调速等都是用了有级调速的，下面我着重说一下。

1、串电抗器调速

这种方法是把电抗器与电动机的绕组串联，然后利用电流在电抗器上产生的压降，这样就会使电机的定子绕组上的电压低于电源220V的电压了，从而达到了降压调速的目的，其电路图原理如下图所示。

2、自耦变压器调速

这种调速的方式就是电动机的调节是通过变压器来实现的，它的接线图如下所示。

3、串电容调速

它的方法是将不同容量的电容器串入在电路中，由于容抗的大小与电容的容量大小成反比，容量越大，容抗就越小，这样压降就越小，电机的转速就越快，比如我家里使用的电风扇就采用了这种调速的方法，一般它有中速、高速和低速三档。

4、绕组抽头法调速

第四种就是绕组抽头法调速，这种调速的方法是在电机的定子绕组上在装接调速绕组，然后通过调速开关来改变绕组的接线方法，这样就可以改变了电机内部的磁场的大小，因此也就达到了调速的目的。

5、双向可控硅调压调速

最后一种就是用可控硅调速了，它主要是通过开关电位器改变可控硅的控制角度，这样使电机得到不同的电压，因此也可以达到调速的目的，这种方法比较简单，可以实现无级调速的目的。以上就是我对这个问题的回答，希望能给你带来帮助。欢迎朋友参与讨论，敬请关注电子及工控技术，感谢点赞。

单相电机的运行电容起什么作用？

单相电机有两个绕组，分别是主绕组和副绕组。三相电机在启动的时候可以产生旋转磁场，单相电机却无法产生旋转磁场。为了正常启动单相电机在工作的时候一般会背着两个电容，一个容量比较大叫做启动电容，另一个容量相对较小叫做运行电容。

单相电机的原理框图如下图所示，由主副绕组、启动电容、运行电容以及离心开关构成。离心开关在电机低速时处于闭合状态。

上图中，电机上电时离心开关先处于闭合状态，启动电容的容量较大，由电容的特性可知，电容两端的电压不会发生变化，上电瞬间电容流过的电流最大，导致副绕组的电流相位超前于主绕组，于是产生旋转磁场，使电机启动。电机启动后转速越来越大，当转速达到额定转速的70%-80%左右时，离心开关断开，所以启动电容断路，只剩下运行电容仍在工作。

故名思意，启动电容只在启动时起作用，在启动瞬间使副绕组产生和主绕组垂直的磁场，实现单相电机的启动。而运行电容起到补偿作用提高功率因数提高电机的输出功率。如果电机输出功率不是很大而且成本控制比较严苛的话，可以将运行电容去掉只留一个启动电容，或者让启动电容和运行电容共用一个电容。

上图是单相电机外接的启动电容和运行电容。

单相电机的运行电容起什么作用？

单相电机单靠运行绕组是无法实现正常启动的，必须加装启动绕组再通过电容裂相，来帮助电机启动。在设计上，有的电机启动后会通过离心开关断开启动绕组和电容的回路，单靠运行绕组来工作。而有的电机，则没有离心开关，在电机启动后，启动绕组会作为副绕组和电容继续帮助电机正常运转。

有的电机还在启动电容的基础上安装了运行电容，一般比启动电容小，其目的是为了提高电机力矩，和副绕组配合帮助主绕组完成运转。其实这也可以理解为在普通电容运转电机的内部多加了一个启动电容。

单相电机的运行电容起什么作用？

单相电动机的运行电容起什么作用？（一个是启动电容一个是运行电容）。这个问题我来回答。

根据题主的描述，这个单相电动机应该是双值电容式电动机，功率应该是550W以上。

我们把串接在电机端盖上的离心开关电容器叫做启动电容器，另外一个相对电容量较小的电容叫做运行电容。那么电容器在单相电动机里面的作用是什么呢？

它的作用就是移相；三相电动机的定子绕组线圈它们是三相对称互为120度排列的，通电以后会形成一个圆形的旋转磁场，电动机的转子上的绕组（或者鼠笼），因封闭的导体切割磁力线，而产生电磁力，从而带动电动机转子旋转起来；但是单相电动机如果只有主绕组（就是不接电容器的绕组），那么它只会产生两个磁极：N和S极，来回变换平面磁场，形成不了圆形的旋转磁场，使电动机转子上下（或者左右）振动不能够转动，这个就是我们检修电动机时，电容器损坏时的现象；也可以说电动机没有启动力矩。我们知道电容器的特点是电流超前电压90度，那么我们利用这个特点，在电动机定子绕组加一个付绕组（也叫启动绕组）把它串接一个电容器，并在定子里面与主绕组互为90度排列，那么在电动机启动过程中就会产生一个近似圆形的旋转磁场，从而使电动机旋转起来 。那么启动电容是起什么作用的呢？

启动电容顾名思义就是启动用的，因为单相电动机的启动性能较差，在启动过程中需要大的启动力矩把电动机快速启动起来，在付绕组上串接一个电容器，当电动机接近运行转速后通过电动机端盖上的离心开关把启动电容切除，这个时候电动机只有运行电容在起移相工作。注意：启动电容不能够长期工作，因为它的存在付绕组会通过很大电流，会烧毁电动机付绕组。这个也是电工日常判断电动机烧毁与离心开关好坏的原因。

以上就是我的回答，由于本人水平有限，望各位同仁给予留言斧正，谢谢！
