三相四线市电中零线上电流有可能比任意一根相线上的电流更大吗？

1⃣️我见过配电房装有三只电压表和三只电流表，可以直观三相电的电压及电流情况、

2⃣️变压器是星型接法，ABCO，三幢楼分配ABC三相，单相照明线都要经过中性线（入地零线），如果这三相在分别使用照明电时形成闭合循环回路，零线上才有电流，所以单相照明零线上的电流是三根相线电流的总和。

3⃣️如果电机380V用电，因为不使用零线，这三相之间会在中性线处得到循环平衡，此时零线上的电流为零。

4⃣️为什么三只电流表的显示数字有一点大小变化？就是因为这三相供电线路上既有电动机三相用电，又有三相电中不相等的单相照明用电，就产生了稍有不等的数据、因为总零线上的电流要在中性线与三相产生循环平衡。

5⃣️对于三相电与零线上电流的大小，要看是三相电机380V用电还是三相分别为220V照明用电，总零线的回路电流约等于各单相上的电流总和，如果变压器输出的总零线径用细了，就会产生降压和发热，这也相当于三支河流汇入一条长江的东流水量一个道理。

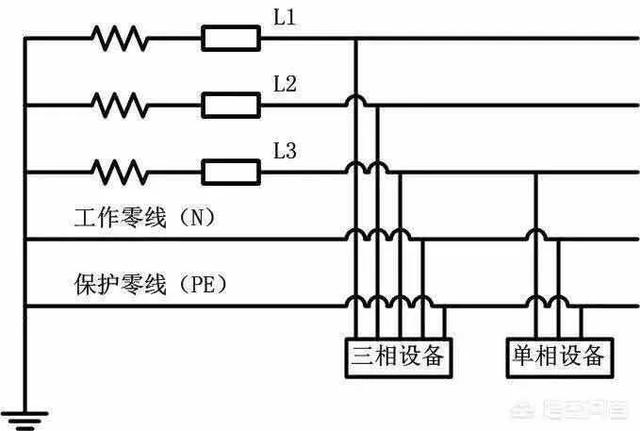

⬇️可见接地的重要性

谢谢！

三相四线市电中零线上电流有可能比任意一根相线上的电流更大吗？

三相四线市电中零线上电流有可能比任意一根相线上的电流更大吗？

★三相四线制交流电路中的零线上的电流不可能比任意一根相线上的电流大。因为在负载星形连接时，零线电流为各相电流的向量和，在三相对称电路中，流过各相负载电流应该相等，而且每相电流间的相位差为120⁰，其相量图以U相电流为参考，见下图所示

♦例如：三相四线制三相负载的A相电流为150A，B相负载电流为120A，C相负载电流为100A，试求零线N上的电流是多少？

可以这样理解，计算零线的电流，它不是一个简单的三相交流电流的有效值相加的关系。因为三相交流的三相存在一个相位差120⁰关系，那么计算零线电流可以用下面计算公式导出，即Iɴ²=A²+B²+C²-A×B-B×C-C×A

代入上面给的三相负载电流值

Iɴ²=150²+120²+100²-150×120-120×100-100×150=1900

那么Iɴ=√1900=43.58A

♦也就是说，虽然三相四线制负载不平衡，但最后计算出来的零线电流为43.58A，比任意一根相线的电流值小。

三相四线交流电源是低压变压器或发电机在三相星形Y绕组中引出一根零线，作为需要相电压220V电器设备使用。如果说是接三相负载阻抗一样的负荷，例如三相交流电机，则流过零线的电流为0。

延伸阅读：三相电路中，流过每相电源或每相负载的电流叫做它们的相电流，用符号Iₓɢ表示，流过每根端线的电流叫做线电流，用符号Iₓɴ表示。

在星形连接的三相电源或负载中，各个线电流就是各个相应的相电流。在三角形连接的三相电源或负载中，相电流与线电流不同。当三相电流为对称正弦时，线电流的有效值为相电流有效值的√3倍，即Ixn = √3 Ixg，同时，线电流的相位比它相应的相电流滞后30°。

为了说明问题，下面本人举例: 有一台三相四线连接的大功率电阻炉，各相电热丝的电阻值为Ra=Rb=4Ω，Rc=2Ω，电源电压为380V，接有零线N。试问这一台电阻炉中的相电流、线电流和零线电流各是多少？

根据电工学中相电压与线电压关系为Uxg=Uxn/√3=380/1.732=220V式中的Uxg表示相电压，Uxn表示线电压。

再根据欧姆定律计算Ia=Ib=Uxg/Ra=220/4=55A；

iC=Uxg/2=110A；

根据星形接法时，各相电流与相应相电压是同相，在星形接法连接中，线电流等于相电流。所以线电流为: Ia=Ib=55A，Ic=110A。

此时零线的电流计算公式等于各相电流的向量和，即Io=Ia+Ib+Ic。计算零线电流Io时，可首先求Ia与Ib的向量和，见上图相量图。由相量图可得:Ia,+Ib=55A，并且与Ic是反方向的，因此，Io=Ic+55=110-55=55A，并且此时零线电流Io与Uc是同相。只有明确了解了它的计算方法必须采用相量图的基本概念，才能够进行计算。

知足常乐2021.11.13日星期六于上海

三相四线市电中零线上电流有可能比任意一根相线上的电流更大吗？

下面那个回答分析的很有道理，但是我不认可他的说法，不对，具体如下:

第一种情况，任意一相出现“断相”、“相不平衡”的时候，零线上的电流有可能比任意一根的电流会更大。(相当于有故障的情况就会出现，这个大家应该都懂，不做分析。)

零线(中线)电流的大小公式=√（Ia²+Ib²+Ic²-IaIb-IaIc-IbIc）

三相负载中由于非线性元件存在，三相负载电流中存在直流分量和三次的整数倍的高次谐波时，零序电流为其算术和，即零序电流有可能大于相线电流。

常见的场合舞台调光设备、大屏幕显示屏、电脑集中的建筑物中 、大面积的广告牌等等。特别是这些些设备(如广告箱)采用了单相整流电路，产生大量的三次谐波，还有一般的电源三次谐波含有率在70－80%左右。

大量的高次谐波(三次谐波)由于相位角和矢量角完全相同，不能相同抵消，只能在零线中叠加！从而造成零线电流大于相线电流。即中线电流为三相3次谐波电流之和。

解决零线电流过大的方法一是在零线上串联NBF零线电流阻断器，方法二是用SPHF作为负载供电。 (具体原理大家可以搜索参考)

三相四线市电中零线上电流有可能比任意一根相线上的电流更大吗？

会的，谐波电流聚集在零线上。

三相四线市电中零线上电流有可能比任意一根相线上的电流更大吗？

完全可能，你可以试试，在三相各接一台同样的电脑显示屏

三相四线市电中零线上电流有可能比任意一根相线上的电流更大吗？

亲身经历 进线3相5线 负载全部是220V的风机和电子镇流器的荧光灯 120的线，300 330 270 零线380的，零线发烫 后来又并联一根
