电源输出端上的+24v和-24v是什么意思？

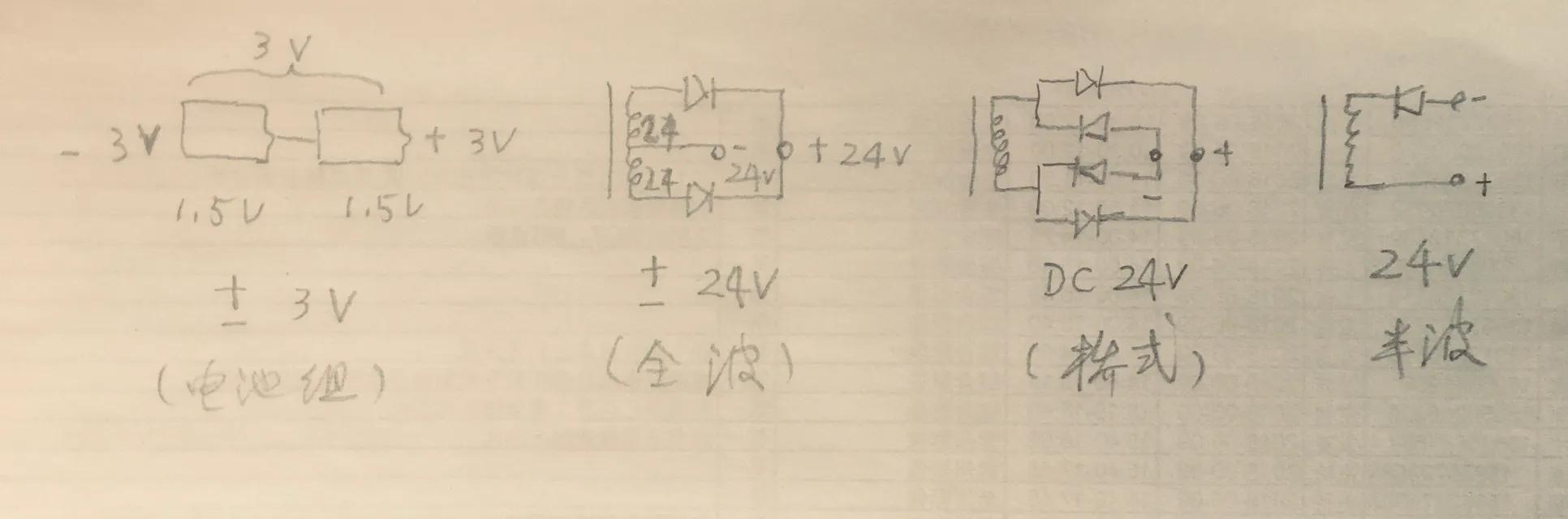

1⃣️你见到的这种在＋－极上都标有具体电压数据的应该相当于两个电池串联组，如图一所示、每节电池为1．5V，串联后为3V，中心抽头为公共点，与每节电池为1．5V、这种标注＋3V一－3V、

2⃣️还有变压器副线圈经二极管全波整流后输出的直流、如图二所示、在一组线圈中心抽头为负极，线圈头尾各串一只二极管后并接为正极、这组线圈共有48V，在中心抽头采用全波整流后就可以在正极上标示＋24V，在公共端负极上标示－24V、

3⃣️还有图三的桥式整流，图四的半波整流只要标示DC24V或在图上标示＋、－都行！由此，在没有公共点的直流电源上不要在正负极上标注＋24V和－24V、

谢谢！

电源输出端上的+24v和-24v是什么意思？

电源输出端上的+24V和-24V表示的是该电源是可以输出直流电压24Ⅴ的电源。常用电源输出的电压种类很多了，有36、24、12、9、6、4伏等等！

电源输出端上的+24v和-24v是什么意思？

电源输出端的+24V和-24V指的都是电源的输出，即该电源可以输出±24V的电源。常见的直流电源有+5V，12V，24V，36V等，±12V，±24V也是常见的电源。

如下图所示，+V输出的是+24V的电源，-V输出的是-24V的电源。

现在负电源的设备比较少见了，但是在工控行业还是可以见到的，运放芯片都是双电源供电的。

霍尔电流传感器有很多是用双电源供电的，一般供电范围为±(12-15)V,因为在测交流电流时，需要给负半周的电流提供一条测量通道。

运放芯片双电源供电很多，以常用的LM258为例，其单电源供电范围为(3-32)V,双电源供电范围为:±(1.5-16)V。

需要指出的是，正负电源都是对GND而言的。

以上就是这个问题的回答，感谢留言、评论、转发。

更多精彩内容请关注本头条号：玩转嵌入式。感谢大家。

电源输出端上的+24v和-24v是什么意思？

很多新手刚学习电源，不知道电源输出端上标的+24V和-24V到底是什么意思，一脸迷茫！

其实电源输出端标“+24V”表示输出电压为正24V，标“-24V”表示输出电压为负24V！除此之外还有个输出参考地，标“GND”。其实表示的是该电源为双路输出电源，输出电压为±24V，即±24V电源。

比如使用万用表的直流电压档进行测量时，黑表笔接地，红表笔接“+24V”，此时万用表显示电压为24V；黑表笔接地，红表笔接“-24V”，此时万用表显示电压为-24V；红表笔接“+24V”，黑表笔接“-24V”，此时万用表显示电压为48V。或者红表笔接地，黑表笔接“-24V”，此时万用表显示电压也是24V。可此可见，电压是相对的概念，正负24V电源也可以当48V电源使用。

正负电源在很多场合需要使用，比如运放电源，很多场合需要正负电源供电，如下图运放使用±24V电源供电。当然，运放也可以使用单电源供电，不过需要根据运放的运用场合，输入为交流信号时，一定要使用正负电源供电，否则信号会失真。

除了运放之外，还有各种传感器，比如电流传感器、力传感器等。

以上是本人的观点，欢迎大家积极评论、转发、点赞、收藏，谢谢支持！

电源输出端上的+24v和-24v是什么意思？

电源输出端上的+24v和-24v是指正24V直流电源和负24负直流电源

一般人可能比较难理解，直流电源有正极和负极，负极为地，正极就是正电压了，为什么还会有负电压呢？

以地为参考，电压比地高就是正电源，电压比地低就是负电压了。假如一个24V的直流电源，我们把24V的正极作为地的参考点，那么它的负极就是-24V电压了。

虽然使用负电源的应用越来越少了，但有些运放电路还是需要正、负电源同时进行供电

• 记得点赞和评论哦！非常感谢！

电源输出端上的+24v和-24v是什么意思？

朋友们好，我是电子及工控技术，我来回答这个问题。我们在使用电源时会发现有的输出端输出正24V电压，有的输出端输出负24V电压。这个正负24V电压是与接地端GND相比较而言的。为了更能说明问题，我们最容易理解的是“海拔高度”这个词语，我们旅游时常在景点看到介绍当地的地形地貌，都会用海拔高度来表示这个地方的地势高低。这个高度就是以海平面为参考面，虽然都叫海拔高度，但是高于海平面的我们标定为正，低于海平面的我们标定为负。同样在电路中，高于接地点GND的我们叫正电压，低于接地点的我们叫负电压。

在电源中这个接地点一般标定为公共端COM口，+24V 输出端子与COM口之间，输出的是正24伏电压；-24V输出端子与COM端口间，输出的为负二十四伏电压。对于标定有具体数值的电源输出端口，一般输出电压的数值是固定不变的，有的电源为了能够达到所标定电压的数值，一般会在电路板中设置一个可调电阻，调节可变电阻可使电压输出到规定的数值，比如我们常见的开关电源。

有的电源为了输出多规格的电压，有采用带输出旋钮的电源，它能够输出连续可调的正电压和负电压，我现在是用的就是带有两路输出的稳压电源，通过它的旋钮端子可以连续输出0到36V的多规格直流电压；有的电源无法连续调出，它一般会在输出端标出相应的电压规格，我在工作中常用输出的一般为正电压得比较多，比如输出+5V、+24V等。对于输出负电压的场合用得相对少一些，我们在维修台式电脑主机ATX电源时会看到有好多组正电压输出和负电压输出端，比如有正负12V、5V、3.3V等。

以上就是我对这个问题的简答回答，欢迎朋友们分享观点、讨论问题。感谢点赞。
