直流电通过整流桥还是直流电？

1⃣️交流电是由发电机中SN极磁铁以每秒50HZ周期的运转，在闭合循环时的定子绕组中得到通断切割磁场产生不断交替的正弦波。

2⃣️直流电不具备交流电的波形，为连续直线前进的平稳波，为了将直流电变成交流方波，人们就用开关三极管进行通断交替输入变压器，从而就可以在变压器输出端得到逆变的交流方波。

3⃣️交、直的变换都要靠二极管来完成，因为二极管串联在电路中具有单向导通功能，也就是脉动的交流电与直线的直流电都能通过二极管。

4⃣️二极管的图形是一个三角形与十字组合的，正极电流从三角形底部进入二极管，用万用表直流档在十字端量为正极，所以在使用半波整流充电瓶时，就是这样鉴别正负极的。如果将这种半波整流用在收音机电源上，那么这种半波电流会发出马达的干扰轰鸣声。

5⃣️不管是两个二极管组成的全波整流，还是四个二极管组成的桥式整流，都能整流出不纯的直流电，不同的是在电池直流电源上串接了二极管，那儿输入直流电后输出仍然是直流电，但是它的输出波就不如电池那样平稳，如果二极管后不经电解电容的滤波，其不纯的直流电还是会干扰收音机的。

6⃣️为什么滤波电容的容量不可太小，就是利用电容足够容量的充、放电原理，使输出电流能连续不断的成为直线前进，为纯直流。

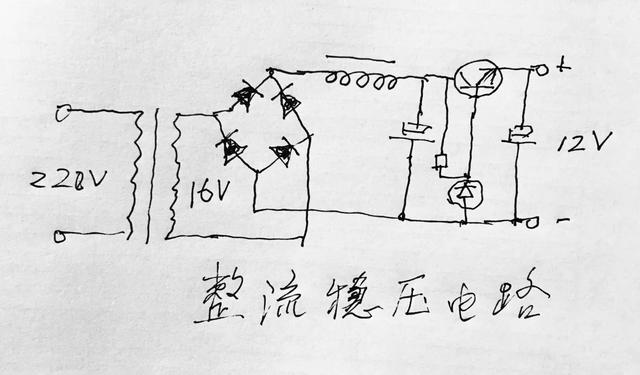

⬆️整流稳压电路图

⬆️整流滤波电路实物图

⬆️发电机原理图

⬆️二极管单向导通的电流方向

⬆️几种不同的二极管电容整流滤波电路图

谢谢！

直流电通过整流桥还是直流电？

很多人以为整流桥只是应用在交流电的桥式整流电路当中，用于交流转直流，其实整流桥也可以应用在直流电当中，其作用不同。直流电经过整流桥当然还是直流电，整流桥在直流电当中具有防反的作用。

整流桥的实物如下图所示，这只是其中的一种封装形式，还有其他样式的就不一一列举了。整流桥一共有4个引脚，2个交流输入端，2个直流输出端，标记为“∽”的是交流输入端，标记为“+”“-”的是直流输出端。

整流桥的内部原理如图右侧所示，其实就是由4个整流二极管构成，注意4个二极管的接法即方向，曾经刚大学毕业时面试就有面试官问我整流桥的4个二极管是怎么接的？当时懵懵懂懂的我想了几分钟还是画错了，二面就这么失败了！

这是我们最常见的电路，整流桥的作用是将交流电转化为直流电，这种整流方式称之为桥式整流。

下面分析其整流的原理：

如下图所示，左边交流输入，右边直流输出，实际整流后的波形并不完全是直流，后端还需要经过滤波处理。

以220V交流电为例，经过整流桥后的波形：

从上图可以看出，整流桥实际上是将负半轴的波形往上翻而已，实际的电压值还是在（0~311）V之间波动（忽略二极管的压降），经过电容滤波后才得到纹波系数较小的直流电。

举个简单的220V输入的5V直流电源，220V交流电经过变压器将220VAC转化为6VAC，然后经过整流桥整流，再经过滤波电路进行滤波，滤波后的电压大约为1.2倍的交流电压，也就是6VAC的1.2倍，约7.2V，经过7805进行稳压，得到稳定的5V直流电源。

▲简易5V直流电源

如下图所示，在直流电源输入端接个整流桥，可以起到防反的作用，无论电源输入端IN1、IN2正负端怎么接，电路板都可以正常工作。

分析：

当IN1接入正极，IN2接入负极时，二极管D1和D4导通，D2和D3截止，电路板上端为正电源，下端为负电源；

当IN1接入负极，IN2接入正极时，二极管D2和D3导通，D1和D4截止，电路板依然上端为正电源，下端为负电源。

直流电通过整流桥还是直流电？

朋友们好，我是电子及工控技术，我来回答这个问题。要回答这个问题让我们先看一下整流桥的结构吧，整流桥在很多电子产品中都会用到，我以前用洞洞板搭接电路实验板时都是用四个整流二极管焊接一个桥式整流电路，一般在它的输入端接的都是交流电，通过四个二极管整流后会得出脉动的直流电。然后通过滤波电容会得到平滑的直流电压，如果想要得到一定电压值的直流电，再通过一个稳压集成电路芯片就会获得了一个恒定的直流电压了。有的整流桥是把四个二极管封装在一起构成一个集成的整流桥电路，不管是用分离元件自己做的整流桥电路还是集成的整流桥电路它们的工作过程都是一样的。

下面我们通过一个整流桥电路原理图来分析一下当桥式整流电路的输入端加上一个直流电的话，当上端接直流电的正极，下端接直流电的负极时,那么里面的四个二极管D1和D3就会因为处于正向压降而导通，另两个二极管因为处于反向电压而截止。因此在整流桥的输出端同样也会得到直流电的。

由此可见，如果是直流电通过整流桥后输岀的应该还是直流电，这时候如果要考虑管压降的话，那么输出电压就要比输入电压降低了1.4伏，也就是两个二极管的管压降电压值。另外如果整流桥用在直流电中，它的主要作用是防止电源极性反接的。

以上就是我对这个问题的简单回答，欢迎朋友们参与讨论，敬请关注电子及工控技术，感谢点赞。

直流电通过整流桥还是直流电？

是的！直流电通过整流桥还应该是直流电！

这里需要注意两个问题:

1.直流电再通过一组整流桥的输出电压将会有所降低，降低的多少由所接的整流桥的二极管材料决定的，如硅二极管会有0.7伏左右、锗二极管有0.3伏左右的下降。对于整流桥来说，这个降压值会是2倍的。

2. 这时的整流桥输出的工作电流也会受接入的整流桥的工作电流的限制，通常负载电流不能大于接入的整流桥的最大工作电流值！

至于直流电接上整流桥后，就不需要注意接入直流电源的极性啦，没错！这是对的！但这种消除极性的作用，是由降低工作电压和限制工作电流为代价的转换的！

直流电通过整流桥还是直流电？

直流电通过桥式整流器输出的还是直流电 ,但是,因为通过了两个整流二极管 ,会有一定的电压损失,每个二极管上会产生大约0 .7v的电压降 ,两个二极管就是1. 4v ,也就是说如果输入10v的直流电,输出就只有8. 6v了 。不过这个电路也并非没有作用 ，在电源输入端接线的时候可以不用考虑正负极 ，交流点输入也可以用 。

直流电通过整流桥还是直流电？

直流电通过半导体二极管组成的桥式整流电路仍然是直流电，而且有一定压降，硅管1.4V左右，为什么不是0.7v，因为串了两只二极管。
