漏电开关为总开关，配装1P和2P空开，怎么接线？
漏电开关为总开关，配装1p和2p空开怎么接线？

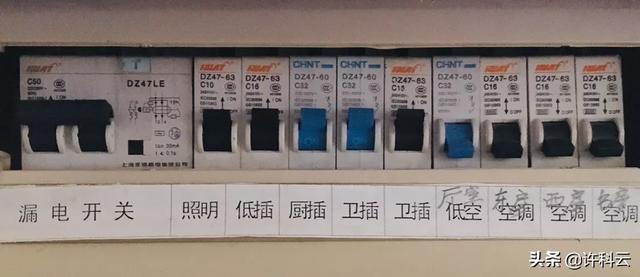

你说的这种安装法正与我家总电盒的相同，只是我家分闸为1P空开，看下图⬇️
＊居家照明用电为单相220V、从楼梯口的总配电箱输入一火一零一地入家中配电盒，
＊1⃣️第一种接法：总开关漏保上桩头分接一火一零，下桩头火线直接各分闸1p空开上桩头，总闸输出的零线直接零排N、地线直接地排PE、家中各分路有（一火、一零、一地）三根为一路输出到墙插。
2⃣️第二种接线法是漏保做总开关，火线、零线接入总开关（漏保）上桩头（LN）、下桩头输出火线零线连接各个分路2P空气开关上桩头、下桩头一火一零及地线为一路输送到墙插等用电器。⬇️3⃣️第三种接法2P空开做总闸，分路闸用2P漏保，就将总闸输出火线、零线直接接到各2p漏保分闸上桩头，每个分路漏保下桩头一火一零，及地线为一路输送到墙插等、⬇️
🚪漏保做总开关，1P空开做分闸节约了电盒空间，但只要有一处漏电全室停电、我家经历过漏保做总闸的好处是一个雷电全室停电，否则就没这样安全。
用空开做总闸，2P的漏保分闸就多占了空间也不省钱。
谢谢你的阅读🙏！
漏电开关为总开关，配装1P和2P空开，怎么接线？
漏电开关为总开关,配装1P和2P空开,怎么接线吗?
♥漏电开关俗称漏电保护断路器,它是一种用来防止人体误接触带电体而迅速切断电源的保护装置，能够在设备漏电、绝缘破坏或者是对人存在危险性时,自动切断设备的电源,防止设备及其线路因漏电而导致人触电,让电器的使用更具安全性，也可以用来防止因为线路和电器设备漏电而引起的火灾和电器设备的损坏事故及监视线路接地故障的元器件。
而普通断路器除了没有漏电保护功能外，其他的保护功能一应俱全，也可以在电器设备出现过载、短路、欠电压等情况下进行保护，切断电源。它内部有灭弧装置，具有分断能力高、操作方便、安全等优点，所以目前被广泛应用人们的生活中。
1P、2P、3P的断路器区别为：
1P(单级)断路器为火线断开,一般适用于220V的照明回路;
2P(双极)断路器为火线和零线同时断开,一般适用于带漏电保护220v的插座回路;
3P(三极)断路器为三相线(火线/零线/地线)全部断开,适用于控制380V的动力回路(一般为工业电器)。
♣记得要将总漏电断路器和1P、2P单极/双极断路器以从左到右的规律，将卡扣卡上去，字母标识正视图朝上，总漏电断路器的上端是交流电源的进户线 ，下端是输出给各分路控制的1P、2P断路器输入端的导线。分路断路器的上端是断路器的输入端，下部是断路器的输出端，至被控制线路。一般大多数都是左边是零线，右边是火线接口，除非2P断路器标注有N，表示这个端子是零线接口。1P断路器控制的都是火线，所以配电箱内部还有公共接零线铜片，有得还有一个保护接地的铜片（对于需要接接地保护电器设备的插座起作用），对于插座控制的需要接三点（火线、零线、接地保护），对于不需要接地保护的线路，要从配电箱内部零线公共端子上，引出一根零线和单极控制的火线一起输出给线路部分。2P断路器，既要控制火线，也要控制零线，或者是一些零线直通除外。
一、首先观察空气断路器。查看自己所购买的断路器的型号，规格是否与原断路器匹配。
如何选择安数(即一个值)是有讲究的，事实上在选择断路器时,应该选择比实际电流小的配置如:220V x32A=-7040w，那么7000w左右的电器就可以选择32个的断路器即可。
1、住户配电箱总开关一般选择32~62A一个小型断路器,带不带漏电。
2、照明回路一般选择10A~16A的小型断路器。
3、插座回路一般选择16~20的漏电保护断路器。
4、空调回路中，1匹~1.2匹一般选择16A~25A小型断路器;3匹~5匹的柜机选择25A~32A的小型断路器;10匹左右的中央空调选择2P 40A左右的小型断路器。
二、选择使用铜芯线作为配电箱内部的总断路器，和1P、2P的引入导线，用电工钳剥开线头。线头的距离应紧贴断路器的接线端子边缘，不超过塑料绝缘边缘。剥皮部分尽量避免裸露在接线柱外，常规电线处理方法是看断路器的孔深，将导线的外塑料绝缘皮剥去多一倍裸体，再将导线用老虎钳对折，让线头增加接触面积。(平放在接线柱内,导电面积更大)
三、使用十字孔螺丝刀松动上下两端的紧固件螺丝。把上下的衔接口露出来。
四、然后把导线插在上下螺丝孔中使用十字螺丝刀进行紧固,记住一定要遵循正确连接方式，火进火出，零进零出。
五、电源进去以后,就要连接输出断了输出端也要遵循火线连火线,零线走零线的原则,然后使用十字口螺丝刀进行紧固,保证接触良好。
六、链接好以后,合上开关测试设备仪器是否通电。然后就可以按下黄色按钮查看断路器是否正常跳开,如果正常调开就可以正常使用。
知足常乐2022.1.26日于上海
漏电开关为总开关，配装1P和2P空开，怎么接线？
漏电开关为总开关，配装1P和2P的空开，怎么接线？这种漏电开关为总开关，配装1P和2P的空开的做法是以前的家庭配电箱最常用的开关配置方法，目前已经逐渐被总开关是空气开关，分开关是漏电保护开关的做法所取代，下面家居杂坛就来给大家分析漏电开关为总开关，配装1P和2P的空开时的接线问题。
首先家居杂坛来给大家分析一下漏电开关为总开关，配装1P和2P的空开时的接线问题：- 我们首先要熟悉漏电开关为总开关，配装1P和2P的空开时的配电箱内的配置，由于既有1P的空气开关也有2P的空气开关，所以这个配电箱内既有零排也有地排；
- 漏电开关为总开关，配装1P和2P的空开时，漏电保护开关进线的具体接线方法：电源的进线有三根线，一根火线，一根零线，一根地线，火线和零线按照漏电保护开关产品要求接在进线端的两个接线端子上，地线接到配电箱内的地排上；
- 漏电开关为总开关，配装1P和2P的空开时，漏电保护开关出线的具体接线方法：电源的出线有两根线，一根火线，一根零线，火线和零线按照漏电保护开关产品要求接在出线端的两个接线端子上，然后再接到漏电保护开关旁边的那个空气开关的上口；此时的接线方法有两种，一是使用汇流排的接线方法，二是使用多跟导线的接线方法，禁止使用跳线的接线方法；
- 漏电开关为总开关，配装1P和2P的空开时，空气开关出线的具体接线方法：空气开关的接线是接到负载的，所以也就是负载侧接线，1P的空气开关下口接线端子直接接回路的火线，回路的零线要接在共用零排上，回路的地线要接在共用地排上；2P的空气开关下口的接线端子要根据产品要求接回路的火线和零线，回路的地线要接在共用地排上。
- 漏电开关为总开关，配装1P和2P的空开的配置方式的优点是占用空间小，造价也相对较低；
- 漏电开关为总开关，配装1P和2P的空开的配置方式的缺点是电路中出现漏电会造成跳总闸，家中全部断电，出现故障查找起来非常困难，安全性能相对要低一些。
关于漏电开关为总开关，配装1P和2P的空开，怎么接线的问题，家居杂坛都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下家居杂坛，多给家居杂坛点赞评论转发，万分感谢！
漏电开关为总开关，配装1P和2P空开，怎么接线？
漏电开关的出线怎么接
家用的漏电开关，一定会有四个接线柱，上下各两个。这四个接线柱中，上面两个叫做“进线接线柱”，下面两个叫做“出线接线柱”。
进线和出线接线柱中，各有一个接线柱上标注着字母“N”，代表着这个接线柱是用来接零线的▼
上面那个N，用来接零线的进线；下面那个N，用来接零线的出线。剩下两个没有任何标注的接线柱，就是火线的进线和出线了。
（有的开关上没有标注“N”，这种开关的零火线顺序就可以随便接了。需要注意的是，进线和出线的顺序要相同。比如进线是左侧火线右侧零线，出线就必须也是左侧火线右侧零线。）
进线比较好接，我们详细说一说它的出线——不同极数的开关，接法也有不同。
接1P+N空开、2P空开或其它漏电开关时（断路器B），直接从出线的接线柱引出零线和火线。另一端接到相应开关的相应接线柱上：1P+N空开和1P漏电开关的接线柱上同样标注了“N”，这个接线柱接零线；剩下一个没有任何标注的接线柱，用来接火线。
接1P空开时（断路器A），需要从漏电开关上引出火线，接到开关上——1P空开只有1组接线柱（1进1出）。再从漏电开关上引出零线，接到零排上。
这样1P空开所在的回路，零线直接从零排上引出。换句话说，这个回路内的零线，是不受开关控制和保护的。
漏电开关做主开关的问题一般来说，漏电开关的下面是不会再有开关的。主开关，一般使用2P空开。
这是因为，漏电开关的保护功能要比2P空开更多（漏电开关有漏电保护功能，而2P空开没有）。有些时候，保护功能多未见得是好事。
主开关的保护功能多了，意味着跳闸的可能性增加。而主开关跳闸，受到跳闸影响的范围也就更广——
比如主开关（主开关使用漏电开关）下面有3个支路，其中1个支路中产生了漏电，此时主开关就会跳闸。主开关跳闸后，3个支路都会断电。但是其它2个支路是无辜的呀，它们压根没必要断电。
所以，主开关不建议使用漏电开关。当然漏电保护的功能还是要有的，更建议在支路开关上使用漏电开关，在主开关上使用普通空开即可。
漏电开关为总开关，配装1P和2P空开，怎么接线？
漏电开关为总开关，配装1P和2P空开，怎么接线？
接线方法首先电源火线L和中性线N通过总开关，火线L从总开关出来以后分别引至各个分开关，中性线N从总开关出来以后引至N排。保护性PE不经过开关，直接接到PE排上。
对于2P分开关，火线L从总开关出线接过来，中性线则从N排接过来。对于1P开关，火线L从总开关出线接过来，接设备的中性线则从N排接过来。如果是插座回路，火线L和中性线N从2P空开下端接线即可。如果是照明回路，火线L从1P空开下端接，中性线N从N排上面接线。
整个配电箱接线如图所示：
如果有条件的也可以采用汇流排来连接各空开，汇流排如图所示
建议在实际应用中，发现很多朋友的照明箱总开关都是用漏电开关，分用空开。这种设计有一定的缺陷，比如当某一路线发生漏电时，那么总开关会跳闸，整个配电箱线路都断电，扩大了故障范围。
如果总开关不用漏电、直接用空开，分开关采用漏电开关。当某路线发生漏电时，只有该线路开关跳闸，其他线路依然能正常使用，避免故障范围扩大。
以上就是我的原创回答，如果发现抄袭我的文章，必定追究！
如果还有其他不足，欢迎大家补充！
我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢
漏电开关为总开关，配装1P和2P空开，怎么接线？
你好，你的问题是，漏电开关为总开关，装了1P的和2P开关怎么接线？
一般情况下，稍微懂一点电工知识的，这样的开关接线，并不复杂，
如下图所示|
从上图中可以看出。火线L接进漏电开关的进线孔L，接线柱上。零线N接，漏电开关进线N接线孔里。流电开关的火线L出线接到断路器L的接线孔内，漏电开关的零线N接到断路器的零线N接线孔里。断路器的火线L出线，接到单P的进线L孔里即可。
谢谢你的提问，感谢大家的阅读，祝大家新年愉快，万事如意！
2019.01.05.星期六中午。12:03
