怎么改变开关电源的输出电压？

怎么改变开关电源的输出电压？

你提出要求是改变输出电压，而不是输出电流，对开关电源来说就不难。

1⃣️因为开关电源是把交流变直流，再高频振荡输入高频变压器，它的电压高频率高但电流小，高磁变压器的输入输出，一可以通过改变次级匝数比，来改变输出电压，二可以经过光耦电路的微调旋转在10V以内调整，我对电瓶车充电器作过调整，能从59V下调到49V。

2⃣️如果你有动手能力可将高频变压器拆下来，将输出次级线圈减少匝数与电压的比例，也能达到降压目的。

3⃣️还有第三种是在光耦的低压输出侧用可变电阻对＋－两脚并联，我对手机充电器改装时，输出31V直流，接入一只6V隐压管为6V，再串一只输出12V，我用电位器对＋－两脚并联微调可从0至12V任意调用。因为是让你对开关电源降压，你可利用光耦的先决条件进行调整，下调10V只动光耦前端的微调，下调多了只要对光耦输出端＋－极用可变电阻短路。

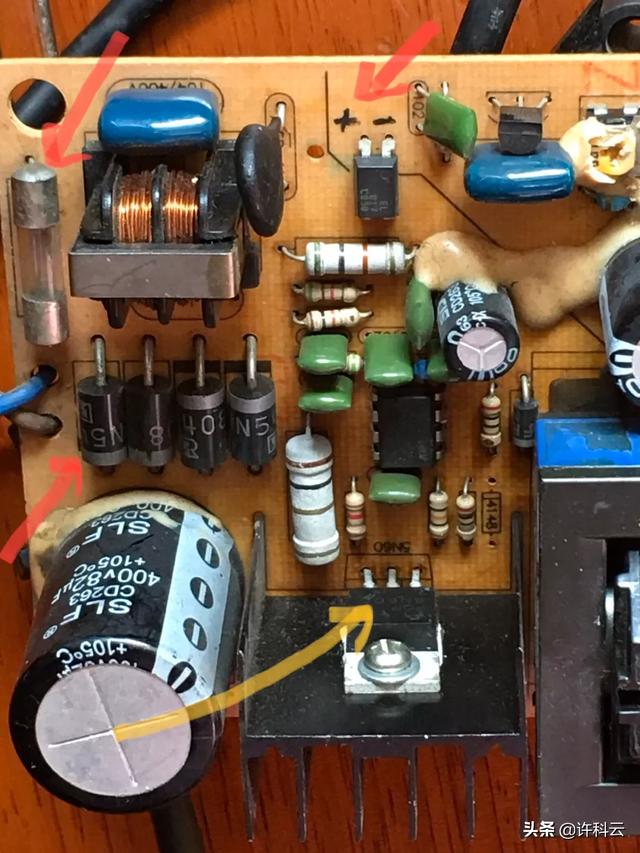

4⃣️开关电源的输出端必须使用稳压管，如果要提高输出电压，可在稳压管上串联可变电阻，能使输出电压提升到副线圈输出相等电压，我手机充电器的输出通过微调就改变成5～31V任意调节。只是不能提高固有电流。我用它充1．2V电池，还可调节充三块串联18650锂电12．6V，常使用从没发现出问题。⬇️简图

谢谢你的阅读🙏！

怎么改变开关电源的输出电压？

开关电源电源输出电压的高低，主要PWN芯片调整占空比 ，也就是改变开关管导通时间的长短，开关管导通时间长那么变压器储存的能量就多，次级感应出的电压就高，开关管导通时间短相对次级输出电压就低。正常情况下电源的输出电压会经过几个电阻串联对地分压，产生一个参考电压反馈到PWM芯片，如果输出电压低了，那么串联分压得到的参考电压就低，反馈到芯片跟基准电压比较放大，就开调整占空比使电压升高，相反输出电压了串联分压得到的电压就高，就会减小占空比使输出电压降低。所以我们要改变输出电压的高低，只要找到分压电阻改变它的阻值就可以，如果把分压电阻换大一点，那么串联分压的电压就低，反馈芯片就会认为输出电压低了就会增大占空比提高输出电压，相反换阻值小的就会认为输出电压高了，就会减小占空比使输出电压降低。

怎么改变开关电源的输出电压？

首先用线圈降压，然后采用桥式整流电路。

怎么改变开关电源的输出电压？

考虑从两个方面入手：1、设计并调整开关变压器的副边匝数；2、计算并调整控制输出电压高低的分压电阻的阻值。

怎么改变开关电源的输出电压？

因为开关电源是把交流变直流，再高频振荡输入高频变压器，它的电压高频率高但电流小，高磁变压器的输入输出，一可以通过改变次级匝数比，来改变输出电压，二可以经过光耦电路的微调旋转在10V以内调整，我对电瓶车充电器作过调整，能从59V下调到49V。

如果你有动手能力可将高频变压器拆下来，将输出次级线圈减少匝数与电压的比例，也能达到降压目的。

还有第三种是在光耦的低压输出侧用可变电阻对＋－两脚并联，我对手机充电器改装时，输出31V直流，接入一只6V隐压管为6V，再串一只输出12V，我用电位器对＋－两脚并联微调可从0至12V任意调用。因为是让你对开关电源降压，你可利用光耦的先决条件进行调整，下调10V只动光耦前端的微调，下调多了只要对光耦输出端＋－极用可变电阻短路。

开关电源的输出端必须使用稳压管，如果要提高输出电压，可在稳压管上串联可变电阻，能使输出电压提升到副线圈输出相等电压，我手机充电器的输出通过微调就改变成5～31V任意调节。只是不能提高固有电流。我用它充1．2V电池，还可调节充三块串联18650锂电12．6V，常使用从没发现出问题。

怎么改变开关电源的输出电压？

找出他的电压调整取样点，然后……
