开关电源已送电炸保险，烧开关管怎么排查？
开关电源已送电炸保险，烧开关管怎么查？
开关电源不加负载时还爆保险丝有如下可疑：
1⃣️桥式整流四只二极管在输出中有因为开关管烧坏发生短路时易烧坏四只中的两个二极极管，我在修理中常遇见。检修时先将开关管上的电阻拆一只脚才好用万用表测量。
2⃣️当滤波电容偏小时，工作中电容发热超正常值可以发生变性，短路或爆炸烧保险丝。
3⃣️如果更换电容，两只电容的串联不能错，接反了也会烧保险丝。
4⃣️电感旁的无极电容查一下不能有短路。你看最后一线路图，整流电路图很明了、
5⃣️开关管上的电阻变小了，你更换的开关管ce脚是因型号不同而反了，一送电就从开关管整流二极管一齐烧，开关管上的旁路电阻变小了也烧。
6⃣️烧保险丝都是超载，或换了小保险丝经不住电涌冲击而烧，还有一种二极管击穿短路或漏电直流不纯，你一个个测量，逐步向后。试通电前先将开关管断开，第二步再通电测开关管，最后测输出电压。
7⃣️能亮电源指示灯为电源整流，开关管正常。
开关电源已送电炸保险，烧开关管怎么排查？
不要加电，先采用先两头，后中间的排障方法进行测量，先交流侧，后负载侧用万用表测试整流二极管，三极管，电容，是否存在击穿等现象，尽量多查查后级故障情况。这样烧保险开关管的故障一般比较好找，关键是耐心，最好找到电路图。
开关电源已送电炸保险，烧开关管怎么排查？
题主你好，感谢邀请！
从你的描述中我就个人观点做以下分析与建议:
一:分析
原功率管损坏你用13009代换时，是否存在与原管子的基、集、发射三脚位置不一样而造成烧保险，从而引起其它元件损坯，以至于你拆这么多元件后还烧保险。
二:维修建议

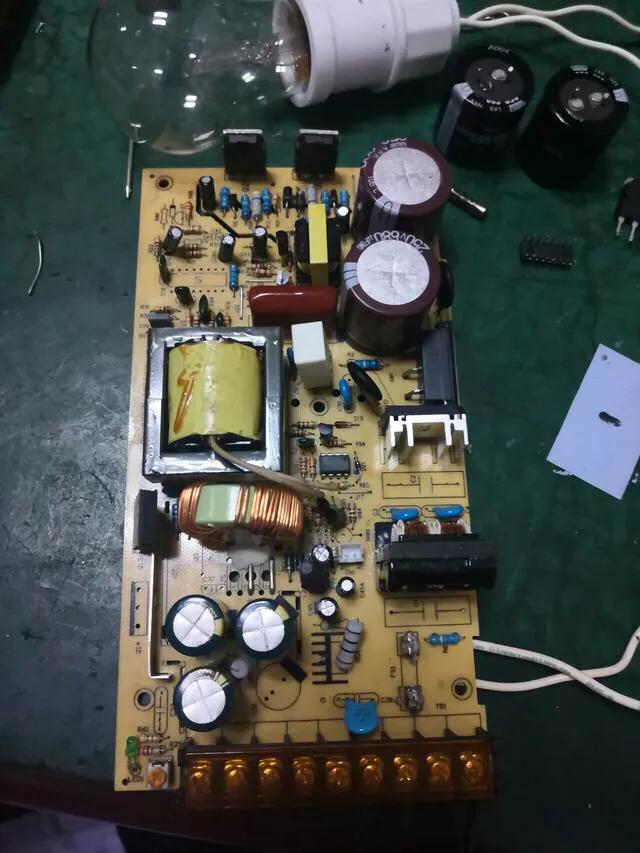

从你发的图片可以看出，你已在保险处串入灯泡来检修，个人认为，通过静态测量电路元件后用这种方法可以很快确认故障是否存在，同时也可以对元件没有完全损坏而万用表又不能直观检查判断时，通过串灯泡从发热来寻找故障元件也不失为一种方法。
2、在串灯泡时，可以把电路分做几部分来查找排除。如你可断开整流输出到开关管集电极及两个250v滤波电容中间的输出点来缩小范围，这样虽然耗时一点，但一定会找到烧保险的原因。下图是电动车充电器原理图，可作为分析借鉴之用。
开关电源已送电炸保险，烧开关管怎么排查？
三极管不装，集成电路也不装，就装保险丝，桥堆，电容，不要马上上电，220/110选择在220档，万用表电阻档测220输入端电阻，确认无明显短路可以上电，万用表直流档测桥堆电容输出端应该在310v左右，双电容的测其中一个二端应该在150-160v左右。所有这一切都必须确认你输入的市电是不是你选择的电压档位，选错了当然会烧保险。在确认滤波直流310电压正常的情况下才能进一步修理其他故障。
开关电源已送电炸保险，烧开关管怎么排查？
看看那个110~220开关
