为什么zvs不能整流？
应＂电子原件666＂邀答！
为什么ZVS不能整流？
根据你的描写问题有两个错❌、
1⃣️你在输出端没有采用稳压电路，这种开关电源输入高磁体原线圈的是高压，因为是开关管振荡产生的高压高频小电流，它的输出也同样，当你在输出端只整流后就达到几倍电容标称的电压，因有电容产生了回路，就使二极有负载先发热或会爆炸。

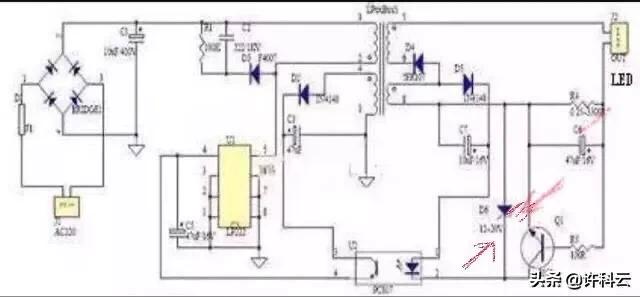

⬇️两红箭头处是5V稳压二极管，可以并联微调电位器调节输出、
我对手机5V1A充电器改装成0～12V可调多用充电，摸索到了这个规律，一个5V1A的输出电源，当用整流二极管代换5V稳压管后，输出电压立即变成29V，超过了输出滤波电容的承载电压，如果放着不动也会出现你描写的发烫甚至会有爆炸现象。
2⃣️因为你的输出端并联了一个低压的滤波电容，为了证明整流二极管不再发烫，你断开电容，只用二极管半波整流，量一下是多少电压？沒稳压管又没电容就永远不会烫。
3⃣️纠正的办法？看一下该电路板的输出电压，在光耦＋极与负极串一只稳压二极管，然后用微调改变稳压二极管两端的放电电流，调节输出电压，量输出电压不能超过电容标称电压，否则就如你所说发热！
【开关电源原理大同小异】
谢谢你的阅读🙏！
为什么zvs不能整流？
那是负载端短了！包括滤波，稳压，限压等短路，都会出此现象！
为什么zvs不能整流？
没有提供ZVS的参数、数据，所以不能评判。其它都易处理解决，如果低压高频大电流则难一点，但可以用V-MOS三极管同步整流来解决。
为什么zvs不能整流？
开关电源的高频脉冲交流用开关二极管就可以整流。
为什么zvs不能整流？
如果确定负载，没有问题的情况下。我们可以从二极管的使用条件要求，一，频率，二，功率，三，耐压，通过示波器，万用表，测量，应该可以找到答案。
为什么zvs不能整流？
如果交流端出来的频率较高，用普通二极管是会升温较大。
而用肖特基二极管是能合适高频率的整流，但反向耐压不是很高，所以如果输出的交流电压（包括峰值）较高的话也会烧毁二极管。
建议弄清实际的输出交流电的频率和峰值电压是多少，再根据参数选择合适的二极管吧。
另外，建议先检查一下电路是不是存在别的故障，比如短路，或负载电流过大等……
