电工进！请问一个开关和插座怎么连接？

墙上有两个暗盒，准备接一个开关控制灯，在旁边接个插座，总共有三根线，一根火线，一根零线，一根灯线，一个单独的开关控制一个灯，另外再接一个暗插座，这两个面板之间怎么接线。开关不要控制插座，插座要一直通电的，求图解，最好是简单易懂，谢谢！

应＂中国式网名＂缴答！

一个开关、一个插座怎么接？

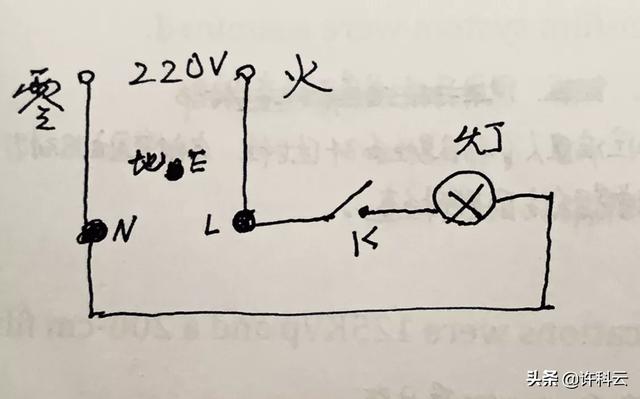

1⃣️插座的接线为：墙上插座面板对着你，左零右火上面地线，看图⬇️插座L为火线、N为零线、E为地线（你说没地线就不接）

2⃣️开关的接线为：开关K的左边接L火线、开关下桩头右边入灯泡、

3⃣️灯泡的右边第二脚直接接入N零线、

（不敢多说，怕把你绕晕了头）

谢谢你的阅读🙏！

一个开关和一个插座，你说的一开五孔插座吧，这个一共需要四根线，插座需要的火线零线地线还有一根灯开关上的控制线，（如下图）

先接好插座上的火零地三根线，再把火线用一根跳线和开关连接，开关的另一个接线柱接控制灯线就可以了。

还有一种接法就开关控制插座，需要三根线就可以啦，火线零线地线，（如下图）

火线要接开关上，开关的另一个接线柱用跳线接插座的火线接线柱，零线接插座的零线柱，地线接插座地线柱就可以。开关一定要控制火线，这样会比较安全。

我的视频里有详细的接法，可以看看。接线方法：火线接插座的L,零线接插座的N，把插座火线连到旁边的开关的L里面，灯的控制线接L1就可以了。

买来开关面板和插座面板，然后把它们摆在一起，接线面朝上，拍照我帮你画线。

火线接插座L 零线接插座N 从插座L并一根火线接开关L 灯的控制线接L1 前提是要保证灯的零线与你所接的插座零线是共零的！最好是从开关内接灯的零线比较好安全！线上破头并线一定要接牢固防止接触不良打火、造成安全隐患！

火线零线进插座，火线并一根到开关，开关另一头接灯就好咯
