谁知道那个线接错了？
应＂生活中的新鲜事情＂邀答！

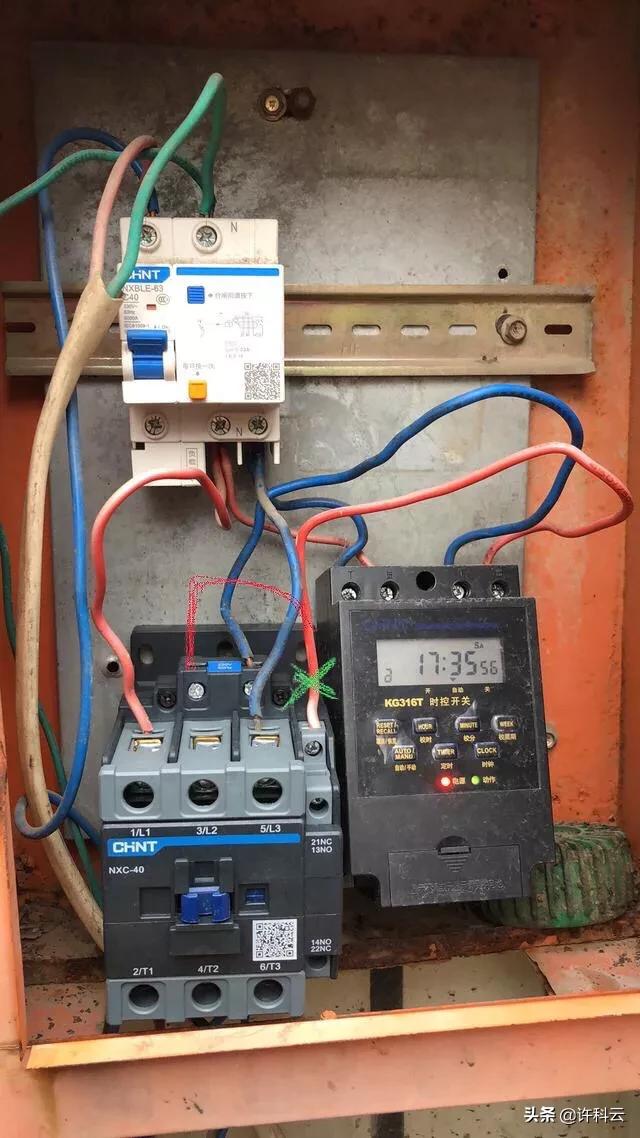

谁知道哪个线接错了？
你的线弯曲零乱，接线时要按序把线理直了，不能这样弯弯扭扭。
其实这个接线太简单了，你的图上错的是没有把时控输出的火线接入交流接触的另一线，而是接在了上方，使线圈不能得电怎可工作呢？
注：把交流接触器上右边打了绿＂X＂的红线拆下来，接到我画的红线柱上，就解决问题了。
谢谢你的阅读🙏！
谁知道那个线接错了？
交流接触器的A1、A2需要与时控器的继电器触头常开（常闭触点）形成一个闭合回路才能够吸合。A1接零线，那么A2出来就一定要接到时控器的一端，时控器的另一端接断路器的火线即可。
这种问题太简单了。
谁知道那个线接错了？
首先确定一点，这个箱子接的真是乱七八糟。
好不好看其实不重要，重要的是一个电路能够正常的运行，显然这个电路是有问题存在的，下面就讲几点建议。
不能实现控制要求的原因这个电箱是不能实现用时空开关来控制交流接触器的，因为交流接触器的线圈中只有零线并没有火线，线圈不能形成回路，就无法产生磁力吸合衔铁交流接触器就无法工作。
所以这是这个电路最大的错误，就是交流接触器的线圈没有火线进入，由于时控开关是有源输出，所以时空开关的出现直接接入交流接触器的线圈就可以了。
还存在其他什么错误？虽然调整接线以后能够让交流接触器吸合，但是箱子内飞线不断，弄得乱七八糟，作为一个有电工基础的电工来讲，看到这个箱子就感觉到头疼，就想上手修理一番。
还有箱子内的电线剥皮较长，大部分都是露出了铜芯，而且箱内下端腐蚀上锈严重，说明放在阴凉处，那么这样接线的方式就很容易引起箱体漏电或出现打火短路的情况。
下面就给一张比较标准的接线图。
总结安全用电无小事，奉劝大家在有用电需求的时候，尽量选择有资质一点的电工，不然是有安全隐患存在的。
谁知道那个线接错了？
应该是空气开关出线进延时开关和接触器，延时开关出线进接触器上的吸力线圈。工作原理是延时开关打开后接触器触点连通，接触器输出端用电设备才能正常工作。
谁知道那个线接错了？
从图中可以看出，是由时间开关控制继电器。那么从时间开关出来的零火线，应该直接接在继电器的电压线圈上。图中错误是把从时间开关出的火线，接在继电器辅助常开触点21NC上了。
谁知道那个线接错了？
题主的问题是接触器不吸合，是哪颗线接错了？
我的回答是这样的：因为图片中的接触器线圈只有一颗零线而没有火线，电流没有形成有效的回路，线圈产生不了磁场，所以接触器无法吸合。
怎么样才能形成回路呢？我们都知道，电流从电源的一端出发，经过导线、开关、用电器、导线再回到电源的另一端，这个完整的电流经过的线路叫做回路。
出现题主的这种情况应该怎样解决？从图片可以看出，缺的这颗火线接在了接触器的常开触点上，也许题主是想利用这颗火线做为电源，来控制其它电路的元件。如果真是这样的话，题主就是少接了一颗线，解决的方法很简单，请看下面这张图片：
在接触器的常开触点上，接一颗线到线圈的另一个接线端上就可以了。因为线圈有了零线和火线，电流才会通过线圈产生磁场，带动衔铁吸合，使接触器闭合工作。
好的，就回答到这里，我是电工基础课，感谢您的阅读。如果觉得还行，敬请您点个赞或者加一个关注吧！如有不足之处，请您在评论区留言批评、指正，谢谢。
