直流焊机继电器不工作没有输出电压是怎么回事？

应＂懂此而巳＂邀答！

直流焊机继电器不工作没有输出电压是怎么回事？

1⃣️先把电板拆出来，通电，量输入继电器的24V直流是否正常，没有就找上方输出电路。

2⃣️如果24V正常，开启电焊开关继电器不工作可能有以下原因：

＊场效应晶体管击穿了不能导通电源入继电器、

＊还有控制场效应管工作的有10K电阻，有稳压二极管，有电容，这一路中哪一个坏了继电器都不工作。

3⃣️如果测量电压正常，继电器线圈上有电压而不吸合，那就是继电器线圈断了。

4⃣️如果线圈不坏，而继电器触点没有输出，那就是继电器里面触点打焦了不能导通。

关于这多种形态的继电器结构我解剖多了，它们都可能存在这些毛病。

你把电板带电有目的的先分别测量一下输入直流，因为继电器的线圈串联在24V的电路上，它的吸合靠的这些零件调节场效应管导通电流通道，所以一个个烫开测量，也不是难的，注意不懂别搞，注意⚠️安全！

多谢你的阅读🙏！

直流焊机继电器不工作没有输出电压是怎么回事？

我是矿山电气小东，分享电气知识。

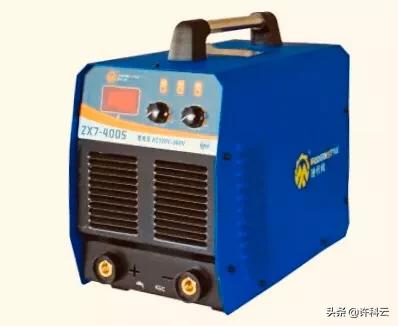

电焊机是通过电流的热效应，加热焊条与工件使之熔化，达到焊接的目的。电焊机在机械维修、机械加工行业得到了广泛的应用。

如果想要弄明白题主的这个问题“直流焊机继电器不工作没有输出电压是怎么回事？”，那么就一定要先了解一下电焊机及其工作原理，才能得到答案。那么我们就先从电焊机讲起吧。

1、电焊机的分类

电焊机按工作原理可分为工频电焊机和逆变电焊机。

① 工频电焊机

工频电焊机就是就是一个变压器，把一次侧的220V或380V的工频50HZ的交流电，变为二次侧的低压70V左右的电压用于焊接。不过这不是一个普通变压器，它有电压陡降特性，就是只要一焊接，二次侧的电压会陡然下降许多。这是通过线圈绕组的绕法来实现的，这里不展开来讲了。

② 逆变电焊机

逆变焊机是一个交-直-交的逆变过程。它是把交流电通过整流器整流和滤波，变成直流，再通过大功率开关器件（晶闸管SCR、晶体管GTR、场效应管MOSFET或IGBT）快速的通断，这样就会在高频变压器生成几kHz~几十kHz的中频交流电压，在经过快恢复二极管整流，整流输出几十V电压，通过电抗滤波输出相对平滑的直流电用于焊接。

2、逆变电焊机的原理

逆变式电焊机原理，是将市电的220V/380V交流电压通过整流桥整流，大电容滤波得到310-530V直流电流，然后通过功率管的高频通断，在变频变压器线圈里感应出高频低压电，在通过快恢复二极管整流输出直流电压用来焊接。整流电路如下图1所示。（因厂家不同电路形式有所不同，但工作原理基本相同）

为了便于说明，我依据图纸来讲

1、220V/380V电压接入X1/X2端子，因为在通电初始继电器未通电，触点断开，首先电流以红色线为回路。电源X1端开始先经过RX6(负温度系数温敏电阻PTC)，在经过RX3、RX2、RX1，整流桥的一个臂，到电容的正极，入地在经过另一个整流桥的一个臂，回到了电源的X2端。在电解电容充电到达峰值310V时，为后续电路供电。辅助电源输出直流24V电压。

▲ 图1

上面的电路的主要作用

是限流充电回路，因为电解电容的容量非常大，在首次充电时的大电流，会供电回路造成冲击，导致跳闸或烧保险。利用PTC串在回路里面，PTC初期电阻较大，通过电流发热电阻将变小，这样就起到了限流充电的作用。

2、当辅助电源输出24V电源后，控制电路会输出信号控制继电器接通，继电器触头会短路热敏电阻，电源启动完成进入正常工作状态。电路回路如下图2所示。

▲ 图2

通过以上原理的讲解，我们就可以分析“直流焊机继电器不工作没有输出电压是怎么回事？”这个问题了。

电焊机的故障大体可分为辅助电源故障、功率管故障、高频整流管故障、控制电路故障、快速插头故障等。在以上故障中辅助电源故障占60%以上，功率管占30%左右，其它故障占10%左右。

一、查辅助电源

辅助电源是电焊机能够工作起来的动力支撑，它不正常了电焊的工作无从谈起，所以辅助电源在电焊机很重要，也是易损部分。因为辅助电源的24V是电焊机工作的必要条件，是所有电子电路的供电电压，没有了这个电压，电焊机将不能工作。

题中说已经有了310V直流电压了，那么可以肯定供电电压是正常的。我们就着重查一下辅助电源。

电焊机辅助电源分为二种：

1、 工频变压器供电

这个比较简单，就是一个变压器，通入220V电压，输出24V以上的交流电压，然后经过整流桥整流，电容滤波，然后通过端稳压模块得到24V直流电压。

这种方式的辅助电源比较好查故障，只要用万用表测一下变压器有无输出，整流桥输出有无电压，电容滤波有无电压就能判断出故障。

判断故障可以采用电压逐级分断测试的方法，从电源的开始处向后一级一级的查，查到哪里电压值不正常时，即是引处问题，然后在分析是哪个元件损坏了。这种测试判断法需要知道各测试节点的正常工作电压。

2、 开关电源供电

这个电路比较复杂一些，涉及到了开关电源的原理。它的原理也是将市电的220V交流电压通过整流桥整流，电容滤波得到310V直流电流，然后通过功率管的高频通断，在变频变压器线圈里感应出高频低压电，在通过快恢复二极管整流输出直流电压。大家发现没有这个电路与电焊机主回路有点相同是吧，其实开关电源工作都是这个套路，我们知道一个原理了，其它的开关电源也就掌握了。

故障判断主要也是采用通电逐级分断测试的方法和断电通断二极管特性测量法。

首先，在断电状态下用万用表的二极管档，在路测量开关管、二极管、电阻等是否正常。

大概判断电路正常后，就可以通电测量电压了，测量310V电压正常吗？这个电压如果不正常，一般就是供电的保险电阻断了，保险电阻断了，后级一定是有短路故障了，需要查后级。在测量开关管是否正常。次级整流滤波等。

电焊机的辅助开关电源，因厂家设计各异，在电焊机内部电路也比较难测量，维修它有一定技术要求。

有一种电焊机辅助电源万能更换模块，对维修电焊机有很大的帮助。这个模块是一个宽电压输入，范围在220-380V。具有更换方便快速，节省维修的时间的特点。型号是 MP-U36S24 ，质量还是不错的，矿山电气小东用这个维修电源修复多台逆变焊机。

二、查继电器

继电器在电焊机电路中起到了通断的作用，上面电路中正温度系数热敏电阻充电结束后，通过继电器的触点接通给后级正常供电。

继电器是由线圈、触点、复位弹簧、衔铁、传动机构组成。

继电器故障排查步骤：

1、继电器线圈通电后，触点才可以吸合工作，如果线圈两端有电压而不能工作，那么可以肯定的是继电器损坏，更换即可。

2、查线圈两端没有电压，那么只能从继电器的供电回路开始查起，这是由线路电压来控制继电器。

3、继电器通电正常并工作，触点不通，可以判断触点损坏，更换继电器即可。

1、电焊机内部元件比较紧凑，带电测量时一定要小心，可在检修时人体和电焊机与大地之间铺上绝阿里一下缘垫子，可有效避免触电的发生。

2、检修电源时，可以在电源输入端串入，能有效避免炸功率管。

3、在检修电焊机时，可以先在未通电状态，用万用表二极管档在路普遍测量一下电子元件，尤其是一些功率元件，电流大的元件 ，这样能够快速筛查排除故障点。

4、电焊机的辅助电源损坏率非常高，如果实在查不出故障点，可以用万能维修电源，能够快速维修，节约时间。

5、电焊机的快速插头，必须插紧，如未插紧很容易打火损坏。

6、电焊机电源的缓冲充电回路很重要，正温度系数温敏电阻也是易损坏的，先查一下此电阻。

以上就是矿山电气小东对

“直流焊机继电器不工作没有输出电压是怎么回事？”

做的一点分析，希望对您有所帮助，

，

直流焊机继电器不工作没有输出电压是怎么回事？

你好！

首先我们要了解继电器，继电器需要，线圈的电才能工作。有两种可能继电器工作了但是常闭，常开触点故障，导通不良。其二就是，线圈基本不工作，一般线圈工作需要，线圈一段加供电，一段通过隔离或者单片机io控制 线圈动作。
