供电安装时没有地线，在家中如何进行保护？

我们现在家里的电路都是必须有地线的，否则是不和符合安全用电要求的，在工程竣工验收的时候也不可能通过验收，所以大家一定要注意这一点。但是在以前的很多老房子都是没有地线的。现在有朋友问这样一个问题：家里供电安装时没有地线，在家中如何做好保护？

• 第一是楼房接地系统是由接地极，引下线，接闪器组成。接地极是利用的楼房的钢筋作为接地，主要用的利用的就是基础或者是桩基础钢筋，楼房的柱子钢筋作为引下线，屋面有接闪器。最后把接地接入领下，实现整个接地系统。
• 第二是我们从接地系统中预留出来的接地扁铁，然后接到我们的强电竖井或者是接到从配电室内。然后把总配电线的地线与预留的接地扁铁进行连接。
• 第三是我们户内地线的安装。户内地线的过程中，是从我们户内配电箱内的接地端子上引出，接到每一个插座的接地端子上口，配电箱内的地线是接自的层接箱也就是T接箱。

• 接地系统的也可以看做是一个被动防止漏电的措施，我们也可以把它看成漏电防护的最后一道防线。接地系统的地线的前提电阻一般都是小于4欧姆，而人体的电阻是接近2000欧姆，在4欧姆和2000欧姆对比的情况下，漏电电流就不会经过电阻较大的人体，这样就防止漏电电流经过人体而产生触电。
• 所以说，如果我们家里的地线不接，这一重很重要的一个保护作用就失去了。这也是非常重要的，大家一定要引起重视，不能把它忽视。

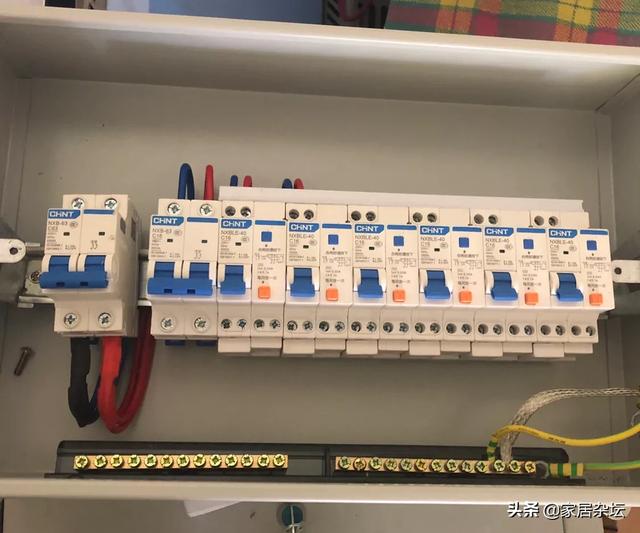

• 第一点就是合理的划分回路。千万不要把家里的电路混乱在一起使用。回路划分，是保证安全用电的一个重要的因素。大家就可以按照常规的方式来进行划分：例如普通插座，厨房，卫生间，普通照明等等都单独划分一个回路。并且回路上口尽量采用漏电保护开关来进行控制，照明可以不使用漏电保护开关。
• 第二点就是一定要根据我们家庭用电的用负荷选择与之相匹配的导线。就是说电线千万不能选细了，否则非常危险。具体的选择方式就是根据回路下口的用电量，然后去计算出回路的电流，最后根据计算电流去选择相应的电线。选择的方式基本上是这样的：照明回路全用2.5平方的铜线，普通插座回路选用2.5平方的铜线，现阶段的厨房，卫生间选用4平方的铜线，还有柜式空调机也选用4平方线选择。
• 第三点就是电路所有的连接一定要可靠。因为电路连接不可靠，非常容易出现短路打火的现象。所以个人一直是坚持使用常规的缠绕接头涮锡的方法进行处理接头。至于新式的接线端子，个人还是不太建议大家使用。

• 第一点就是建议大家购买的开关一定要是质量好的。可以选择我们国家知名的一些品牌，不要买一些杂牌的开关。然后就是电线一定要尽量买一些国标的有一定知名度的电线。
• 第二点就是我们在家中安装的漏保是要求每个月按一次的，这点大家尽量去做到。因为按一下并不费多大的事，我们只有保证漏电开关有效，才能保护我们的用电安全。
• 第三点就是家里一些大功率的电器，尽量的不要同时开启。这样会增大增加导线的负荷，出现过载，可能导致电线的绝缘层老化，出现漏电的情况。

关于家里安装电路时没有地线，如何才能保证用电安全，家居杂坛通过对地线的介绍以及地线作用的分享，最后给出了几点保证我们没有地线时的一些用电的安全措施。希望我的回答能够大家有所帮助！如果大家还有不同的意见或者是建议，也欢迎大家分享出来，以供我们共同交流探讨学习，谢谢大家！

个人原创，头条首发，图片源自网络，侵权即删！

供电安装时没有地线，在家中如何进行保护？

自制地线，用40×40角钢或直径10～12毫米的圆钢砸入地下2米深，接地电阻小于4欧姆即可。不建议用自来水金属管道做地线。

供电安装时没有地线，在家中如何进行保护？

后期自己加装接地不大可能，只要在线路上做文章，所有的插座都要经过漏电保护器供电，漏保一个月要试验一次，保证能起到安全保护作用。

供电安装时没有地线，在家中如何进行保护？

供电安装时没有地线，在家中如何进行保护？

大家好，我是电工老布，我来回答这个问题。

现在的民用供电已基本普及TN-S供电系统，既三相五线制，三根火线一根工作零线一根保护零线既PE线，也是人们在居民家里配电箱内看到的黄绿双色线，也就是所谓的地线，但在农村或老旧小区还是再用TT系统供电，既三相四线制，咱们就着重说说这三相四线制供电系统家里没有地线怎么办？

如果家里没有地线，用电器漏电时也就没有了保护，尤其是金属外壳的用电器，比如电热水壶，洗澡的热水器等。以前农村只用个照明灯，没有其他电器，也无所谓有没有地线了，但现在农村居民基本和城市居民用的电气设备基本一样了，什么电视、电脑、电饭锅、电加热器、电压力锅，电烤箱等一应俱全，用电安全就尤为重要，也就突出了地线的重要性。

那什么是接地线？有什么作用？接地线顾名思义就是与大地接在一起的线，怎么与大地连接呢？就是先往地里打进去一个良好的金属体，再用不小于4²的铜导线把与金属相连。

将电气设备或电柜电箱等带电设备金属外壳导电部分，与地线相连接，和大地连接形成等电位体。这样即使电气设备外壳因意外漏电，也会因为电流经过接地线流向大地，和大地电势相同，所以人站在地面接触电箱电柜和电气设备外壳不会有电压加在人体上。（当人体触及到外壳已带电的电气设备时，由于接地体的接触电阻远小于人体电阻，绝大部分电流经接地体进入大地，只有很小部分流过人体，不致对人的生命造成危害。）

接地线的作用就是在电路中起安全保护作用，以防电器因内部绝缘破坏外壳带电，当人触摸但漏电设备外壳时触电。

接地极、家庭地线做法：

1、在家里隐蔽的地方，挖0.5米深的坑， 用1.5－2.5米镀锌钢管或者镀锌角铁，打入地下（坑内）。这就是接地极或接地体

2、把30×30×3的镀锌扁钢的一头，与接地极焊接在一起，接头要做防腐处理，

3、把焊好的镀锌扁铁另一头，挖沟到建筑物的墙根处引出地面

4、用不小于4²的软铜线与接地扁铁良好连接，引至家里的配电箱的接地排上。

6、家用电器外壳接地线连到配电箱接地端子上。 接头连接要牢固可靠。

虽然有了接地线的保护，但有时由于接地线的接地电阻变大，断线，虚接等因素的存在，也会增加漏电触电的风险，所以必须要配合漏电保护器一起使用，也样就能完美得解决漏电的安全问题。

以上是我的分析，有什么不对的跟帖指出。

供电安装时没有地线，在家中如何进行保护？

没有地线，如果再没有局部等电位，那就真的危险了。

该如何解决呢？

首先，漏电保护器是不能解决问题的。

如果是自建房，可以考虑安装地线，如果是商品房，进户线应该有地线，重新布线就可以，只是耗费多点。

漏电保护器可以保护我们免受大电流和长时间触电，但是却不能让我们避免触电，这是由漏电保护器的工作原理决定的。

漏电保护器的工作原理是监测火线和零线的电流平衡，只有当火线和零线的电流不平衡并且达到漏电保护器的动作电流值时，漏电保护器才会跳闸保护。但是，这时候我们已经触电了，所以说，漏电保护器不能代替地线和局部等电位。

局部等电位如果没有，我们也不方便制作，这里就不说了。我这里提供不同供电系统图供大家参考。

地线的制作就是把工作零线在配电箱处重复接地，而且接地电阻不能大于10欧姆。比如TT供电系统，TN-C-S供电系统就是如此。

另外，IT供电系统是没有接零保护的，采用的是接地保护，所以没有地线，整个供电系统与大地绝缘。设备的金属外壳需要做保护接地。

TN-S供电系统是工作零线和保护零线从工作接地处出来就分开的供电方式，商品房都采用这种供电方式。

如果你购买了商品房，但是却没有地线，你即可以投诉，也可以拒收，如果是装修电工没接，你可以叫他返工。

关于这个问题，兵哥都给大家分析完了，希望能够帮助到大家！以上都是个人观点仅供大家交流探讨使用，如有不足之处欢迎大家留言讨论指正！最后还是恳请大家关注一下@基础电工课，多给兵哥点赞，评论，转发，万分感谢！
