空开盒内零线排被烧怎么回事?空开的零线火线线径相等，空开不跳，但是零线排烧了？

大家好，我是专注家居和装修知识分享的家居杂坛。在这里，我会尽可能地把我所知道的一些知识分享给大家，希望大家能够支持！

家里装修的时候，大部分都是会对家里的配电箱内的开关进行配置。目前阶段最常见的就是一种带零排地排的配电箱，还有一种是不带零排的配电箱。这二者的接线方法是不相同的。现在有朋友问这样一个问题：配电箱内的零排接线总是被烧，到底是怎么回事呢？而且配电箱内的零线和火线选择的电线线径也是一样的。

• 我们家庭供电的的方式基本上都是TN-S系统。在TN-S这个系统中，从变压器的中性点以后就把PEN线分开了，分开后分成了两根线：一根线是工作零线，也就是我们常说的零线，用字母N来进行表示；另一根线就是专用的保护线，也就是俗称的地线，一般都是用字母PE来进行表示。
• 在整个工作电路中，零线N和火线，也就是相线L构成了一个回路。然后就可以对我们家里的一些家用电器进行供电，来保证这些电器的正常工作。

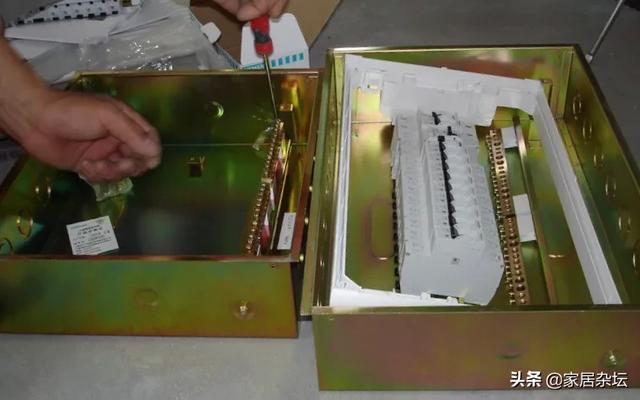

• 一个完整的家庭配电箱，它是由箱体以及内部的一些配件组成的。安装附件主要有：在箱体的内部安装有一个滑轨，滑轨的上面是用来安装开关的包括空气开关以及漏电保护开关。
• 在箱体内部还有另外两个很重要的附件。第一个就是地排，第二个就是零排。所谓的地排就是指的接地端子排，地排它是可以直接与箱体进行接触的，也就是地牌的接线端子直接与箱体接触，但是也可以不接触。零排的接线端子，必须采用绝缘体与箱体进行分隔开，不允许零排直接于箱体的金属体进行接触。

• 第一个原因其实非常简单，就是零线与零排上的接线端子的接触不良。我们大家都知道，零线在零排上进行连接的时候是通过螺丝进行紧压连接的。而很多的时候只是把电线插进去，并没有做好紧固。这样就会导致电线的虚接而出现发热打火，最后就是我们所看到的零线端子排被烧坏。
• 第二个原因就是零排与总开关连接的电线的线径不一致。从总闸分接出去的火线的线径比出线零线的线径不一致，也就是说总零线的截面积小于总火线的截面积。这样也会导致零线的线径过小，与家庭用电的功率是不匹配的，这样就会出现的结果就是零线出现了过载，之后也是可能会把接线端子排烧坏了。

• 第一个原因就是没有漏电产生。现在的零排都是与箱体之间绝缘的。在零排烧坏以后，电流并不会通过箱体而导入大地，也就是说此时并没有漏电电流的产生。那么我们上口所安装的漏电保护开关肯定也是不会跳闸的。因为漏电保护开关跳闸的前提就是要检测到有漏电电流的产生，而此时并没有漏电电流的产生。
• 第二个原因就是没有短路发生。因为压零线端子排上所有的零线，可以说都是连通的，而如果出现零线与零线端子排之间烧坏或者是零线端子排直接烧坏，并不会出现影响电源火线的因素。说白了也就是并没有短路的发生。所以如果上口安装的是空气开关，因为空气开关只是针对短路和过载才会起到保护，所以此时空气开关同样失去了保护的作用，也不会跳闸。
• 第三种情况不是常规过载发生。由于过载而导致了零线端子排或者是零线接触的部位被烧坏以后，如果是我们安装的是与导线匹配的空气开关，例如2.5平方导线安装的是16A的空气开关，这时应该是会跳闸的。但是如果上口的空开过大，已经完全超过了导线的安全载流量，此时即使出现过载开关也是起不到保护作用，此时的漏保和空开都是不会跳闸的。

• 第一点就是杜绝虚接。我们在连接配电箱内的所有的电线的时候，包括零线、地线、火线，都必须连接牢固，严禁出现虚接的现象。
• 第二点就是零火线截面积要全部一致。总火线的截面积一定要与总零线的截面积相等，千万不能出现二者的截面积出现过大的相差，这样早晚还都是会出问题的。
• 第三点就是一定要根据我们选择导线的安全载流量去配置相应的开关。这样才能够对开关所接的导线起到保护作用，否则也只是能起到一个通断的作用，起不到保护的作用。

关于室内配电箱内的零排总是被烧坏了，烧坏以后的也不跳闸，家居杂坛通过对零线及零排的介绍，最后给大家说出了其中的三点原因，并给出了三种预防零线排被烧坏的方法。希望我的回答能够对大家有所帮助！如果大家还有不同的意见或者是更好的方案，也欢迎大家分享出来，以供我们共同交流探讨学习，谢谢大家！

个人原创，头条首发，图片源自网络，侵权即删！

空开盒内零线排被烧怎么回事?空开的零线火线线径相等，空开不跳，但是零线排烧了？

空开盒内零线排被烧怎么回事?空开的零线火线线径相等，空开不跳，但是零线排烧了？

想要找到具体原因，最好是现场排查。

1. 用钳表测一下零线和火线电流大小，排除零线排烧掉是否是因为电流过大。

在某些场合零线电流比火线大，这是因为零线上有谐波存在的原因造成零线电流过大。这种情况在建筑照明、户外广告灯箱等配电中非常常见。因为建筑照明、户外灯箱大量采用电子整流器，电子整流器会产生大量的谐波，然后它们在零线上累积，造成零线电流比火线还大。

2. 排除零线电流过大以后，还有可能是因为零线接线松动

这和火线接线端子松了会发热道理一样。零线虽然对地电压非常低，几乎为零。但是零线一样是有电流通过的，所以如果零线端子排螺丝松动一样会造成零线排烧毁。

3. 零线排对地绝缘不良

零线排和配电箱之间采用绝缘体与箱体进行分隔开，不允许零排直接与箱体的金属体进行接触。零线在变压器侧虽然与地线是连接在一起，但是由于零线有电流和电阻存在，所以也会存在有一定电压。

当三相不平衡或者某一相断线，就会造成零线电压升高。如果零线与箱体绝缘不好，那么就会有电流通过零线流向箱体及地线。虽然零线和箱体电压不高，但是由于零线和箱体接触电阻很小，依然会产生很大的电流。过大的电流会造成接触点发热，甚至烧毁。

零线电流过大，那开关为什么不跳闸？

那么有可能是开关型号选择或者参数调节不符合要求。还有一种可能就是应该用4P开关而不是3P开关。

现在大部分写字楼、小区都采用TN-C-S供电系统。如图

在变压器出来一共4根线，分别是3根火线和1跟PEN线。由于PEN线兼具中性线和保护性功能，不能断开，所以总配电箱必须采用3P断路器。总配电箱PEN线接地以后分出中性线N和保护线PE，从这以后所有的配电箱必须采用4P断路器。如果采用3P断路器，当中性线电流过大就无法起到保护作用。

以上就是我的一些个人见解，如果还有其他不足，欢迎大家补充！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢！

空开盒内零线排被烧怎么回事?空开的零线火线线径相等，空开不跳，但是零线排烧了？

谢邀请！

很多的配电箱内的零排被烧坏，这是一种很常见的现象。：追究其原因，很简单可以说是无人管理而失修所选成的。

为什么零线烧坏，甚至烧坏的程度相当严重，为什零线被烧到如此程度，空开不跳闸呢？

我的看法于众有所不同。

零线被烧相当严重，有人认为通过零线的电流大，或线径细所造成的。我个人认为：这种认为是极端错误的，众所周知用电器通电后，零线的回路电流应和供电的火线的电流相等衡的。绝对不会产生零线回路电流大于火线电流。（单相220Ⅴ供电线路）

零线被烧坏为什空开不跳闸？零排被烧坏，並不是通过零线的电流大所致。而是零排上的压线罗丝松动所为。由于罗丝的松动，回路由流流经接点处就会受阻，故而产生涡流发热。越热电阻越高，阻值越高发热越严重，因而行成悪性循环直至把零排烧坏。

烧坏零排的热量来自涡流，而不是零线回路电流过高而造成的。所以空开不会跳闸。

不论零线排、地排都应经常捡压线罗丝是否正常。

以上是我对题主的答复，不妥之处请见谅。

空开盒内零线排被烧怎么回事?空开的零线火线线径相等，空开不跳，但是零线排烧了？

零线和相线线径一样是现在的标准，烧坏零线有以下几种可能。

1.零线接触不良，导致零线电流过大。

2.单相负荷过大，且每相负载不平衡较大。

3.跳闸是由于过流，就是负载过大产生电流较大，或者是短路情况电流过大才足以跳闸。

1.若带漏电保护器的断路器，只要线路满足漏电动作值就跳闸，那和过流跳闸是两种情况，不能相提并论。

空开盒内零线排被烧怎么回事?空开的零线火线线径相等，空开不跳，但是零线排烧了？

空开盒内零线排被烧坏怎么回事？

空开盒多为对家用或者商业场所使用的配电箱的称呼。

为什么会称呼家用或者商业场所用的配电箱为空开盒呢？

在工业用电中配电箱除了装置断路器（空气开关）之外，还会装配其他控制元件，如继电器，接触器等。因此，配电箱体积会比较大。这个时候就不会叫装置电气控制元件的箱体为空开盒了，一般会称呼为配电箱或者配电柜。而家用和商业场所中多为单相220V电电路，电路控制比较单一，控制元件也比工业电路少一些，因此控制箱的体积和内部结构都比较少，一般被成为空开盒。

之所以要对空开盒进行一番分解。是要先理解题主所问的用电系统是属于220V单相用电，还是380V三相用电系统。虽然，三相380V用电中没有零线，但是，在三相四线制的电路系统中是有零线的，而工业用电的绝大多数场所都是配备三相四线电路的。

一、零线、零线排是什么？

在明确了空开盒是泛指商业或民用电路配电箱后，我们来看看空开盒的零线排是怎么回事？同时也了解一下零线是什么东西。

我们日常生活中用的电是由交流发电机通过对磁力线进行切割在闭合电路中产生的感应电动势。电动势就是指电场的压力，它是相对于没有电场的地方指的一个物理量。

怎么理解这句话呢？其实，电这里指的就是带正电的原子核的移动。而这个带正电的原子核是由发电机的磁场转换来的。再将磁场转换为电场时人们使用了三组线圈绕组，这就是我们所说的三相电。三相电的最开始一端是三组线圈接在一起的，这时的中心点被选为零电位参考点。

电位，其实就是产生电场压力的地方（其实和电动势所指的是一个意思）。电流（带正电的原子核）就是靠电场压力驱动在电路中游动的电子。

三根相线从发动机接出，就是我们所说的三相电了。而中心点会被导线接入大地，然后从这根线的某个位置接出一根线至电路中，从而形成我们的第四根线——零线。

因此，在家用电路中，火线（相线在220V电路中被人们称呼为火线）有电压，如果人不小心触碰到火线，就会发生触电事故。但是，零线自身没有电压，所以，有些时候，你用手触摸零线，也没有被电到。

为什么需要这根零线呢？它没有电压，为什么会被用于电路中呢？

前面我们说了，磁场产生了电流和电动势（电压），但这是在闭合电路中形成的。要使电流为我们工作让用电器运行，比如让电灯发亮，让电饭锅发热。就需要电流持续不断的输入，那么电流就需要回路，回到出发的地方。而零线就是作为电流做功之后流回原点的线路。

看到这里，你又会问了那用两根相线不是也可以形成回路吗？

这是当然可以的，不过在设立居民用电的时候。参考了用电安全等级之后，选择使用了有零线的220V电压线路。因为，380V电路的安全风险更大。更大的电压意味着可以有更大的电流流过，同时更大的电流对设备和人员的潜在危害也会更大。

在单相220V电路中，我们可以使用一根线控制电器的方式进行设备的使用和电路的安装。而380v电路中不论是二相还是三相都做不到一根线的制度。这就会增加很多电器控制元件。

零线排，是基于单线制（一根线作为控制方式）的原理上，对零线采用常闭（一直接通）式集中管理接线的原则设置的接线端子。

也就是说，很多家用电器我们只让火线通过空气开关（断路器），而零线就直接串联到电路中和电器设备了。

二、零线排怎么会烧掉？

1、到底是什么烧毁了零线排？

回到问题中来，电流是对电器做功的主要能量。前面说了，电流其实就是带正电的原子核的移动。电流在电路中移动，当一定强度的电流在合适的导体材料中游动时，导体材料可以承受一定量的电流强度流过。

但是，当我们选用的导体材料确定下来后，电器设备用电时，电流在做功，电流强度会随着用电器的负荷增加而增加流量，当用电器做功时所需要的电流强度超过了导线的可以承载电流强度时。导线就会发热，持续的发热会使导体材料熔断。

这就是导线过载短路了。而零线烧毁也是因为零线电流过载造成的。

2、零线不是没有电压吗？为什么会被电流烧毁呢？这不合道理啊！

看了前文细心的你，一定也会有同样的疑问。没错，零线自身是没有电压和电流。但，零线是作为火线电流回路的导线使用的。也就是说，火线的电流都会流过零线，而且火线流过多大的电流，零线就同样会流过多大的电流。

零线的电流来自火线。

这里有些稍微深度一点的内容，可能对于非电学专业的人士来说有些烧脑了。我们一起来看看这样的事故是由什么造成的。

1、零线被集中起来处理的优点是，节约控制元件，同时可以节省配电箱内的有限空间。比如，电灯就是通过一根线的接通或断开就点亮或者熄灭的方式控制的。（另一根零线直接接进灯座处，不进过灯开关）

不过缺点就是零线都集中在一处接线端后，接线端容易被忽视，容易造成接线端的线径比电源进线导接入线线径小的情况。也会出现零线接线端，接线牢固性变差的情况。这就是常见的物理性零线排烧毁故障。

为什么，被集中起来接线的零线排会出现零线排小余进入端电源线的情况呢！

电流都是在导线的表面游动的，当接入端在设计用电量时，有时候会设计的比较大。比如10²mm的进户线。这时的空开盒内如果零线排没有达到10²mm线径的话，就容易造成使用中零线排电流负载低于导线电流负载，从而造成零线排被烧毁。

零线排接线不紧密或者接线时，零线接触点太少，会造成电流，流过零线排时发热。发热后的导线还会加速氧化接线端子，进一步减少零线和接线端的接触面，造成更大的发热效果。这样就会造成零线排烧毁。

在220V家用电路中出现物理性烧毁零线排的情况占大多数。

零线排过载能力＜电器功率会烧毁零线排。

零线接线端子接线不和要求会使零线排过载而烧毁。

2、输入和输出电流不相等的零线排烧毁故障。

在我们生活中，很多用电器的电源其实不需要220v的电压，比如，手机和笔记本电脑，它们就不需要使用220V电压。

这是因为手机和笔记本电脑的电源是直流蓄电池。在对手机和笔记本电脑电源进行充电时，就需要对220V民用交流电进行降压整流。使电压降低到符合手机和笔记本电脑中电蓄电池所需要的电压和电流才可以进行充电。

除了手机和笔记本电脑之外，还有很多电器是需要整流减压才会进行工作的电器。比如现在流行的LED电灯，可变光的灯带。都是一些需要进行整流减压的用电器。

在商业场所电路中，尤其是霓虹灯和广告电灯灯箱中。使用整流设备对单相220V交流电源进行降压整流就更为普遍和通用了。

在同一线路中（串联线路）多台电子整流减压设备，对220V电源进行整流后，会出现输入电流小余输出电流的情况。

这是什么意思？

电流从火线进，流过用电设备后流出零线，不应此是多强的电流进来，多强的电流出去的吗？

是的，这在普通非多台串联用电器上是守恒的定律。但是，当使用了降压整流设备并且是多台用电设备串联后，输入的电流在进入用电器前就已经被调整了。当输出时的电流，是被改变了的电流。这就会造成电流输出端零线的电流比电流输入端火线的电流还大的情况。

这就是零线火线线径相同，零线排烧毁了，火线却没有事的最常见因素。

四、为什么空开不跳闸呢？

空气开关，也被称为断路器，是具备过载，欠压保护的自动断路开关。

线路过载了空气却没有跳闸，这不科学。

空气开关的过载原理是通过热敏元件热双金属片来实现的。正常情况下线路过载了，空气开关是有可能会跳闸分断电路的。

如果没有达到要求，空气开关是不会起保护作用的。

1.不过很多情况下空气开关并不会跳闸。比如题中所说的情况，如果当空气开关额定电流大过线路承载电流时。也就是说，如果你选用的空气开关是63A比你现在的电源线4²mm的导线可承载32A电流的大很多，这时零线烧毁了空气开关是不会保护的。

2.如果你选用的空气开关并不是电流不匹配，那么还有一种可能，就是，你选用的空气开关类型不匹配，比如你需要同时保护零线和火线的空气开关。这时就需要选用2P的空气开关，也就是两根电线同时断开的断路器。如果，你使用的是1P+N空气开关，那么这个断路器，就只能保护火线电路过载时的断开了。当零线电流过载时，空气开关并不会断开保护零线。

关于零线排烧毁的故障分析，以上内容来自谢首艺，希望能够帮到你。

空开选型配线走，

零线接线需达标，

整流串联重零线，

零比火大不奇怪，

多学原理后做事，

安全第一心中记！

还有不足您批评，谢首艺感激不尽！

空开盒内零线排被烧怎么回事?空开的零线火线线径相等，空开不跳，但是零线排烧了？

题主这种情况是接线盒内的零线接线松动，导致接触电阻过大，如果零线是通过螺丝锁在接线柱上，可能是螺丝没有锁紧，整个线路还是通的，只是零线与入线，或者零线与接线端子之间接触不良，接触面积太小，或者是接触面氧化导致。

流过火线,零线电流必然相等，如果不相等，则存在漏电流，而且是火线的电流大于零线的电流，漏电保护器应该跳闸。

如果负载的电流是30A，1毫欧的接触电阻就会产生1W的功耗，这个功耗可以在接头处产生几十度的温升。
