如何根据功率配电线？

大家好，我是专注家居和装修知识分享的家居杂坛。在这里我会尽可能的把我所知道的一些知识分享给大家，希望大家能够支持！

我们家庭装修时进行电路改造，这时就会遇到到一个问题，就是导线的选择。很多的朋友不是很清楚家里的电线应该是选择多粗的。于是就出现了装修公司跟他们说选多大的就选多大的。我们其实应该了解一下如何根据家里的功率来配电线。下面家居杂坛给大家说说电线选择的相关问题。

电线选择的一些依据

• 在电路中选择导线，其实要根据很多的条件来进行。这里主要包括这些常用的一些电线选择条件：第一个就是导线的发热条件。第二个就是导线的压降损失。第三个就是导线的机械强度。第四个是导线的使用环境。
• 而我们家庭中用电，由于它的使用环境是比较单一的。所以我们就可以得简单的把这些条件能进行归总一下：家庭导线我们就可以根据导线的敷设条件，使用环境来，保证导线的电流不小于导线的安全载流量，这样一个选择方式就可以了。

如何根据功率来配置导线

• 我们这里同样也以家庭用电为例。我们首先要知道家庭中的用电功率，然后去配置导线。要按照这样一个流程来进行：第一步要计算出导线所负载的回路的计算功率。第二部要根据这个计算出来的功率，求出来计算电流。第三步，根据计算电流选择导线。
• 其中第一步计算功率，由于我们家庭中用的电器不是很有规律。所以只能根据我们家的家用电器来粗略的估算一下。如果能准确知道电器的功率的话，那么就可以准确的计算出来。一般来说电器的铭牌上都有额定功率，把这些加起来就可以了。
• 第二步，计算电流。这里有一个计算公式就是，P＝UI，然后就可以推导出计算电流I＝P/U，以此求出计算电流。因为是在家庭中使用，这里面其实有两个系数，简单给大家说一下。一个是同时系数，我们按照最大来取，即按照1来选取；还有一个就是功率因数，也按照1来选取，所以个人都没有考虑这个系数问题。因为在家庭中用电中，这些考不考虑也都是没有多大影响的。
• 第三步，根据计算电流来选择导线。这里其实有两种：方法一是可以自己估算，根据经验值估算导线的载流量。方法二可以查导线的安全载流量表，来确认这个导线的载流量。

举例子说明一下

• 这里就以我们家庭中用电的普通插座回路为例，来给大家做一个简单的计算事例。我们家庭的普通插座就是主要指的出客厅以及卧室所有的插座。这里面所包含的用电电器主要就是电视机、饮水机、电脑，个别的还有电冰箱，电冰柜。以上所有的电器加起来，一般来说不会超过2500瓦。
• 然后我们就可以根据计算公式I＝P/U，计算出这个回路的计算电流。也就是2500瓦除以220V等于约12安。这个就是回路的计算电流。
• 最后一步就是根据这个计算电流，我们可以去查一下导线的安全载流量表。在民用建筑电气设计手册中有这个安全载流量表，表中的数据是1.5平方的电线穿管敷设，管中穿三根导线的时候的电流是15安；2.5平方的铜线穿管敷设，同样管内三根导线的时候，电流是22安；我们发现其实1.5平方的铜线就满足要求了，可是现在根据民用建筑电气设计手册规定，家庭中回路的导线不得低于2.5平方，所以我们最终选择2.5平方的铜芯导线。

结束语

关于如何根据功率来选择导线，家居杂坛给大家分析出了详细的步骤，也及实际的例子计算说明给大家做出了解释，希望我的回答能够对大家有所帮助！如果大家还有更好的方法，也可以分享出来，以供我们共同交流探讨学习，谢谢大家！

如何根据功率配电线？

根据功率来选电线大小在我们工作中用的非常多，也是电工入门必须要掌握的一个知识点。但是经常还是有人搞不清楚，下面再给大家分享以下我的经验。

根据功率估算电流

对于单相220V用电设备，阻性负载1KW≈4.5A，感性负载1KW≈6A；

对于三相380V用电设备，阻性负载1KW≈1.5A，感性负载1KW≈2A；

阻性负载是指用电设备内以电阻耗电为主，依靠发热来消耗电能的用电设备；感性负载是指用电设备内以电感线圈为主，依靠线圈转化为磁场来消耗电能的用电设备。

举个例子

一个功率为45KW，额定电压为380V的三相电动机，它的额定电流为多少？

解：三相电机内部主要以线圈为主，所以它属于感性负载。根据经验，380V的感性负载1KW≈2A电流，所以可以估算出它的额定电流为45*2=90A。

一个功率为15KW，额定电压为380V的三相电热炉，它的额定电流为多少？

解：三相电热炉内部主要以发热丝为主，所以它属于阻性负载。根据经验，380V的阻性负载1KW≈1.5A电流，所以可以估算出它的额定电流为15*1.5=22.5A。根据电流估算电线截面积

知道电流以后，我们就可以根据电流大小来估算电线截面积了。一般有两种方法，一个是查载流量表，另外一个是根据口诀来估算。

先说查表

下图是一个安全载流量表格，根据电流大小和敷设条件找到对应的值即可。

举个例子，我现在要给45KW，额定电压为380V的三相电动机配线。

前面我们以及计算出额定电流为90A。根据表格就可以知道，如果采用明线安装需要16平方的铜线；如果采用穿管敷设需要16平方的铜线35平方的铜线。再说根据口诀估算

在实际应用中，通过查表格来计算电线大小很不方便，而且效率低下。所以更多的是采用口诀来估算截面积。

再来解释一下这个口诀的意思：

2.5以下的乘以9 ：表示2.5平方及以下的电线载流量等于截面积乘以9

2.5平方电线载流量为：2.5*9=22.5A；1.5平方电线载流量为：1.5*9=13.5A；

往上减一顺号走 ： 表示往上增加一个线号，乘以的数字减少1

比2.5平方大一个线号的电线是4平方的，那么4平方电线就应该乘以9-1=8；所以4平方电线载流量等于截面积为：4*8=32A。比4平方大一个线号的电线是6平方的，那么6平方电线就应该乘以8-1=7；所以6平方电线载流量等于截面积为：6*7=42A。后面的以此类推。。。

三十五乘以3.5 ： 表示35平方的电线乘以3.5

比如：35平方电线载流量为：35*3.5=122.5A

往上加一减点五 ： 表示往上面加一个线号，乘数减去0.5。

比35平方大一个线号的电线是50平方的，那么50平方电线就应该乘以3.5-0.5=3；所以50平方电线载流量等于截面积为：50*3=150A。比50平方大一个线号的电线是70平方的，那么70平方电线就应该乘以3-0.5=2.5；所以70平方电线载流量等于截面积为：70*2.5=175A。

条件有变加折算 ： 表示条件有变化的时候需要加上折算

注意：上述口诀估算出来的都是铝线、明线安装的载流量，如果穿管或者高温等情况需要另外折算。

高温九折铜升级 ： 表示如果电线敷设环境是高温环境，那么还需要另外打9折（即乘以0.9）；铜升级是指：如果需要计算铜线的载流量，那么需要升级一个线号。（即计算4平方铜线需要用比它大一个线号的6平方铝线来计算；计算6平方铜线需要用比它大一个线号的10平方铝线来计算。）

比如：我要计算10平方铜线的载流量，那么根据口诀“铜升级”，需要用比它大一个线号的铝线（16平方）来计算。即16*5=80A。

穿管根数二三四，八七六折满载流 ： 表示穿管敷设分别为两根、三根、四根时，分别按满载流量的8折、7折、6折计算

另外我们还需要注意的一点就是，口诀估算结果和真实结果是有出入的，在实际应用中还需要减去误差。

根据口诀和表格对比发现，2.5平方以下的铝线估算结果几乎没有误差，4-6平方的铝线估算结果误差大概为5A，10平方以上铝线估算结果误差大概为10A。举例1

假设现在我要估算60A的电流，常温环境下明线安装需要多大的铜线？

估算过程：根据口诀“2.5以下的乘以9，往上减一顺号走”可知，16平方的铝线是乘以5，那么16*5=80A，除去误差10，约等于70A。所以16平方的铝线是可以达到要求的。但是题目要的是铜线，根据口诀“高温九折铜升级”。所以应该选10平方的铜线即可。

举例2

假设现在我要给一个单相电磁炉配电源线，那么需要多大的铜线？

估算过程：一个电磁炉大约是2500W，根据经验220V阻性负载，1KW≈4.5A，那么电磁炉额定工作电流大概为11A。一般电磁炉用的都是2芯RVV护套线，相当于穿管2根。

根据口诀“穿管根数二三四，八七六折满载流”，穿管2根，应该是八折。也就是说所需要电线满载流量打了八折以后还要能过11A，那么满载流量应该为11÷0.8=13.75A≈14A。

由于不知道选多大的线，所以先拿2.5平方的电线来算一下。根据口诀“2.5以下的乘以9”可知，2.5平方的铝线是乘以9，那么2.5*9=22.5A，除去误差0，约等于22.5A。

根据口诀“高温九折铜升级”可知，1.5平方的铜线刚好和2.5的铝线载流量相等。所以，1.5平方是足够的。

由于22.5A比电磁炉所需要的14A大了很多，看一下能不能换个小一点的电线？

再试一下1.5平方的铝线。根据口诀“2.5以下的乘以9”可知，1.5平方的铝线也是乘以9，那么1.5*9=13.5A，除去误差0，约等于14A。刚好和电磁炉所需要的电流相等。

根据口诀“高温九折铜升级”可知，1.5平方的铝线刚好和1平方的铜线载流量相等。所以，1平方的铜线也足够的。

所以在我们生活中，电磁炉一般用的都是1平方的RVV电缆线。但是有些质量比较差的电磁炉为了节约材料肯能会采用0.75平方的电线。

以上就是我的一些个人见解，如果还有其他观点，欢迎留言学习交流！

我是电工学院，专门负责电工培训、考证；想要学习更多内容，可以关注我！如果觉得不错，记得点赞、评论、转发！

如何根据功率配电线？

如果是三相电机每千瓦电流按2A计算，如果是单项电机每千瓦电流按5A计算，铜线每平方载流量理论是6A，实际应该取3A或2A，保证安全系数（包括工作中所产生的热量）。例如功率3000瓦的电机：如果是三相电机，电流应该是2A，那么选线应该选最小2.5方的，实际选用4方线合适，最好是6方线。如果是单项电机，电流应该是15A，选线不应小于6方，实际应选用10方线。当然单相电机不会有那么大的功率，这是举例。不论多么小的电机（工业电机），在百瓦以上的，线径都不允许小于2.5方，切记！十几瓦的，甚至是小风机，不在上述范围之内。

　　根据电机功率确定电缆大小的方法：

　　1.根据功率公式P=1.732UIcosφ ，可以求得电机的额定电流I=P/(1.732Ucosφ )。

　　2.根据电流值确定电缆的大小。

　　由电流值确定电缆大小的方法有两种：

　　1.查表法。（对照下表确定电缆大小）

　　2.计算法。计算口诀如下：

　　按电流选电缆口诀

　　10下五，100上二，

　　25、35，四、三界，.

　　70、95，两倍半。

　　穿管、温度，八、九折。

　　裸线加一半。

　　铜线升级算。

　　口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。我国常用导线标称截面（平方毫米）规格为：

　　1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……

　　第一部分

　　(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系对应如下：

　　（1～10）平方：五倍

　　16、25平方：四倍

　　35、 50平方：三倍

　　70、95平方：二倍半

　　120平方及以上：二倍

　　第二部分

　　（2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

　　第三部分

　　（3）对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。

　　第四部分

　　(4)对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。

如何根据功率配电线？

根据功率配电线，首先要计算出用电器的额定电流，根据用电器额定电流值来配置电线，用电器分为电感性负载和电阻性负载

380V用电器额定电流计算方法

1. I：电流 P：功率 U：电压 √3：1.732 COSφ：功率因数 COSφ：0.8－0.9之间，如果不知道的话可以取0.8来计算
2. 电阻性负载，电工公式： I=P/√3×U

比如：1KW功率多少电流 I＝1000÷（1.732×380）＝1.5A。所以380V设备，电阻性负载，我们会按照1KW功率为1.5A来快速计算

3. 电感性负载，电工公式：I＝P÷（√3×U×COSφ）

比如：1KW功率多少电流 I＝1000÷（1.732×380×0.8）＝1.9A。所以380V设备，电感性负载，我们会按照1KW功率为2A来快速计算

220V用电器额定电流计算方法

1. I：电流 P：功率 U：电压 COSφ：功率因数 COSφ：0.8－0.9之间，如果不知道的话可以取0.8来计算
2. 电阻性负载，电工公式：I＝P÷U

比如：1KW功率多少电流 I＝1000÷220＝4.5A。所以220V设备，电阻性负载，我们会按照1KW功率为4.5A来快速计算

3. 电感性负载，电工公式：I＝P÷（U×COSφ）

比如：1KW功率多少电流 I＝1000÷（220×0.8）＝5.6A。所以220V设备，电感性负载，我们会按照1KW功率为6A来快速计算

4. 备注：现在家庭用电中的电感性负载主要有洗衣机、空调器、电冰箱、电风扇、荧光灯中的电感性镇流器。电阻性负载主要有电饭(火)锅、电热水器、电热取暖器、白炽灯、加热器等。要进行分类计算。

电线电流计算方法

1. 电线电流快速估算方法，1²、1.5²铜线乘9就是电线所能承受的最大电流

比如：1²×9＝9A 1.5²×9＝13.5A

2. 2.5²、 4²、6²铜线乘6就是电线所能承受的最大电流

比如：2.5²×6＝15A 4²×6＝24A 6²×6＝36A

3. 10²、16²铜线乘5就是电线所能承受的最大电流

比如：10²×5＝50A 16²×5＝80A

用电器配置电线，要选择承受电流大于用电器额定电流的电线，举例说明

1.比如：5.5KW3相电机配置多大电线

电机额定电流值：5.5×2＝11A

1.5²铜线安全电流：1.5×9＝13.5A 13.5A＞11A，并且最接近11A，所以5.5KW380V电机要配置1.5²铜线

2.比如：5.5KW单相电机配置多大电线

电机额定电流值：5.5×6＝33A

6²铜线安全电流：6×6＝36A 36A＞33A，并且最接近33A，所以5.5KW220V电机要配置6²铜线

已知用电器功率，配置电线的话。首先要算出用电器的额定电流值，然后还要知道电线的安全载流量，这样就可以配置电线了

如何根据功率配电线？

回答本行业问题，如何根据功率配电线? 我们常听到电工师傅说要配几个"平方"的电线，比如1.5平方、2.5平方、4平方等，那么应该如何去配电线呢?简单分析一下。

电线的载流量

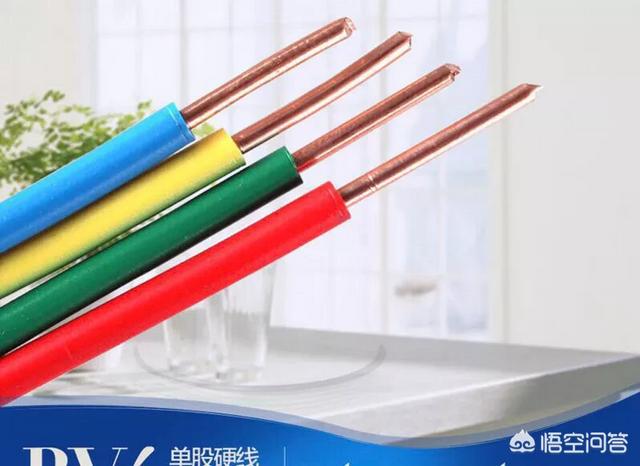

家用的电线一般有硬线和软线，硬线：称为BV电线，主要用于供电、照明、插座、空调等，硬线有一定的硬度，在折角，拉直方面会更加方便一些。

软线：称为BVR电线，适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线如配电箱。软线相对硬线制作复杂，高频电路软线比硬线载流量大。家庭装修使用一般是采用BV或者BVR线缆。
电线的"平方"决定了电线承载电流的大小，电流的大小才是直接决定了电线规格。电线的"平方"也就是电线的横截面积，单位是"平方毫米"，因此通过功率来配电线，其实是根据电流的大小来选择电线的。

电流的估算

电线的载流量一般是粗略估算的，很多电工师傅都有一个口诀"2.5以下的乘以9 ，往上减一顺号走；三十五乘以3.5，往上加一减点五……"，什么意思呢？

前一句的意思是:2.5平方以下的电线载流量是横截面积*9，也就是2.5平方电线的载流量为2.5*9=22.5A；1.5平方电线为：1.5*9=13.5A。2.5以上平方的线，比2.5平方大一个平方的以上的，倍数逐渐递减1倍，比2.5平方大的也就是4平方、6平方、10平方等。也就是4平方载流量:4*8=32A，6平方载流量:6*7=42A，10平方载流量:10*6=60A。后一句的意思是:35平方的电线载流量是横截面积*3.5，也就是35*3.5=122.5A；比35平方大一个平方以上的电线，乘倍数减去0.5，50平方电线载流量：50*3=150A；70平方电线载流量：70*2.5=175A。

电线的选择

知道了电线的载流量，我们就可以换算成常见的功率，以便于电线的选择。根据以上我们可以计算得出，1.5平方=13.5A，2.5平方=22.5A，4平方=32A。民用的家庭电路电压都是220V，根据功率的计算公式，P=U*I可得，1.5平方电线的功率大约是=220V*13.5=2970W，2.5平方电线功率大约是4950W，4平方电线的功率大约是7040W。我们常见的家电设备的功率如图:家电设备的功率可以在设备的铭牌上面直接查看，算出总设备的功率之和就可以知道需要多大平方的电线。一般情况下电线选择时可以考虑满足总功率的电线时选择大一个平方的电线。

以上个人浅见，欢迎指正交流，如果觉得有道理，请随手点赞关注吧!

关注尬聊科技，分享更多知识，分享越多收获越多!

如何根据功率配电线？

朋友们好，我是电子及工控技术，我来回答这个问题。对于如何配线这个问题，我认为要从以下两个大的方面去考虑配置电线，一个方面是从电线的性能，另一个方面是从电线的截面积，下面我将从以上两个方面来谈谈我的看法。

如何根据功率来配置导线的面积

首先我们选择导线的截面积要能够满足电气设备的需要，那么电气设备有单相的用电设备，也有三相用电的电气设备，这些设备的大小是用功率来表示的，对于三相用电设备来讲，如果这个设备是电感性的，并且它的布线方式是架空的电线，那么我们可以根据电机的额定功率千瓦数再乘以电线到电机之间的百米数之后再除以五，这就是我们要选择电线的线径面积。比如一台电机的功率是7.5千瓦，电压是380V，它的线路长是200米，那么选择的铜导线是应该是7.5X2=15，然后再把15/5=3平方毫米，然后根据导线的截面积规格，我们可以选择4平方毫米的BV的硬铜线就可以了。

如果是铝电线的话，并且是架空电线进行配线的方式，这时候电线的面积要根据电动机的功率千瓦数再乘以电动机到变压器的距离数（以百米为单位），这两者的乘积之后再除以3，就是铝绞线的最小截面积了。比如还是7.5千瓦的电机，电压是380V，它的线路长还是200米的话，那么选择的铜导线是应该是7.5X2=15，然后再把15/3=5平方毫米，然后根据导线的截面积规格，我们可以选择6平方毫米的铝绞线就行了。

单相电器线径的选择

如果是单相的用电设备，我们在选线的时候可以根据安全截流量来选择，对于1KW的单相电器，其稳定的电流可达4.5安培，这样一个平方毫米的铜线就可以长期通过5A的电流不会发热，也就是说1KW的单相电器用1平方毫米的铜导线是安全的，在场合要求不高的情况下，如果有一定的距离的话，按百米加一级，如果要求高的话可以加两级。比如1Kw用1平方，加一级1.5平方，加两级2.5平方，如果是电动机这样的负载就直接加两级。

我们对电线的选择如果是家里装修用，一般都是按照照明线用1.5平方的、插座线用2.5的、空调用4个的，进户线用6个的就行，我家去年装修就是这样选择的，只是按照家里的功率去估算的。

配电线时需要考虑电线的电气性能

配电线时不但要考虑电线所要接的电器功率的大小，还要考虑以下电线的电器性能，首先是电线的型号和规格要满足我们线路的要求，其次是电线的额定电压，原则上讲电线的额定电压要大于线路的工作电压，最后是电线的绝缘状况要满足线路的安装方法和所安装的环境。在配线时，为了使电线短路时不至于烧毁，在一般情况下，要使电线的安全截流量与保护装置的动作电流要适当的配合才更安全。

以上就是我对这个问题的看法。欢迎朋友们参与讨论，敬请关注电子及工控技术，感谢点赞。
