家装配电箱接线，是否回路的零线都要接在零线排上？为什么？

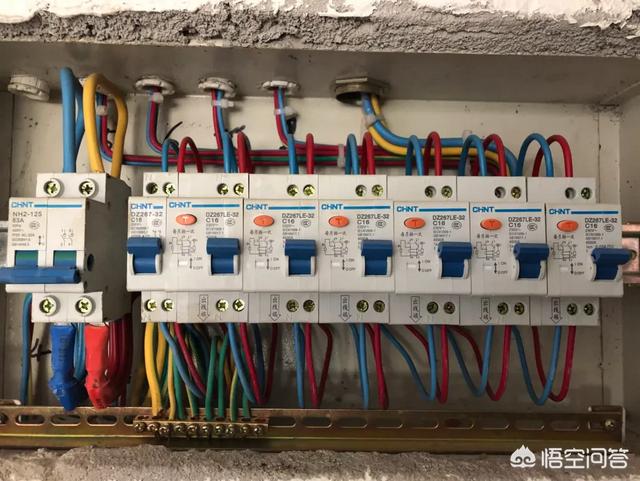

首先家居杂坛告诉大家，家居配电箱现在已经基本不再采用共用零排的做法了，标准做法如下图：

家装配电箱有共用零排的接线，回路的零线是否要接在零线排上，这是由我们选择的开关决定的，并非是每个回路的零线都要接在零线排上。

1P开关的接线：

1. 从上面图片可以看出，1P开关只有一个进线和一个出现，进线和出现都是只有一根火线，是没有零线接线端的；
2. 那么这时零线只能接在零线排上了，进出线都接在零线排上。

1P+N开关面板接线：

1. 从上面的图片我们可以看出，1P+N开关的进线端和出现端都有两个接线端，分别都是一根火线和一根零线；
2. 那么1P+N开关进线和出现接线时，火线和零线都是从开关的进出线接线端子接线，不需要经过零线排接线了。

2P开关的接线：

1. 从上面的图片我们同样是可以看出，2P开关的进线端和出现端都有两个接线端，分别也是一根火线和一根零线；
2. 那么2P开关进线和出现时，火线和零线都是接在开关的进出线接线端子上的，也同样不需要经过零线排了。

关于家里配电箱接线是否每个回路都要接到零线排上的问题，家居杂坛都给大家分析完了，希望能够帮助到大家，如有不足之处欢迎大家留言讨论！最后还是恳请大家关注一下家居杂坛，多给点赞评论转发一下，万分感谢！（注：以上图片均源自网络，侵权即删）

家装配电箱接线，是否回路的零线都要接在零线排上？为什么？

家装配电箱是否每个回路的零线都要接在零排上？

1⃣️零排就是配电箱中，并联在一起的接线柱，它的一端连接零线，一排多个螺丝孔分别连接家庭中各分路的零线回路接点，统一由一根零线进总闸产生回路。

2⃣️输入家庭配电箱的有三根线（一火、一零、一地）地线的叫地排，它不与火和零相通，是单独从地排一根根通向各路三线插上桩头的。

3⃣️家用配电盒的总闸可用漏保代替，它的优点是一有漏电瞬间切断个全家电源（一火一零），这样全家各分路只要以1P空开代替开关。

4⃣️如果总闸以空开代替，那各分路就得以漏保代替，哪一路有漏电都不会影响全家各路停电。

5⃣️国家对用电严加管理，杜绝了事故的发生，对零排的问题，不要为省几公尺线而分路零线不入零排，因为零线分路控制便于暗线查找和维修，这就是回答的主题！

谢谢你的阅读🙏！

家装配电箱接线，是否回路的零线都要接在零线排上？为什么？

家装配电箱接线是否每个回路的零线要接在零线排上？

答：不一定，这要根据家装电线的配置和配电箱内的选择的断路器来接线。对于2P的带漏电和不带漏电的断路器均都是单独接在断路器的输出桩头上。除非是单级1P的断路器，需要把回路的零线接在零线排上。

但是，对于PE保护接地，都是接在PE端子排上的。

下面给大家一份家装配电箱的接线图，希望对有类似需要的人有一点帮助。

知足常乐2018.6.8与上海。

家装配电箱接线，是否回路的零线都要接在零线排上？为什么？

零排

在解决问题之前，我们先要搞清楚什么是零排——它就长成下面这样▼

配电箱里的零排属于分线排，顾名思义，就是起到分线的作用——那我们家里的户箱举个例子，有很多根零线都是直接从主开关接出来的。但如果把它们都直接接到主开关上，数量又太多，接不下了，怎么办呢？

于是零排出现了，从主开关引出一根零线接到零排上，再从零排上引出的电线，效果就相当于直接接在主开关出线端了。

当然不是啦~是不是需要从零排上取零线，要看这个回路的开关——

比如上面这个开关，它只有一组接线柱（上下各一个）。接线时，火线是必须要接到接线柱上的，那零线怎么办呢？就只有从零线上取了。

所以说，只有1P空开，需要配合零排使用。

其它的开关，比如1P+N空开、1P漏电、2P空开、2P漏电等，都是有两组接线柱▼

接线时，零线和火线都可以接到开关上。这种开关所控制的回路，零线直接从开关负载端取即可。

这些开关进线的零线从哪里来呢？当然是从主开关的负载端引出来的——刚才我们说过从主开关负载端引出零线相当于从零排上引出零线，所以如果你偏要从零排上引出来，也不是不行，至少使用效果是一样的。

但是零排引的出线一般都直接接到负载上，规范的做法中，是不能引到下一级开关的。

家装配电箱接线，是否回路的零线都要接在零线排上？为什么？

话不多说，知己直接切入题主的问答。家里的PZ30箱接线到底是否需要每个回路的零线都接在零线排上？

知己的回答是，不一定。这要根据家里PZ30箱的断路器配置来接线。对于2P开关或者1P加N开关不论是带漏电和不带漏电的断路器，都应单独接在断路器下口的两个输出端头上。这样也方便以后维修，如果某处回路出现问题那么在进行线路维修检测时，只需要断掉出问题回路，而不会影响其它回路的用电。而如果两匹空开只接火线，零线接零线排上就会存在一定的安全隐患，这样断开开关时零线无法断开，若零线电位上升，对人有一定的危险。如果使用的是漏电保护器，那么负荷侧的零线不经过漏保直接接在零排上根本就送不上电。所以最好是用双极开关，零线火线都通过开关。

那么是不是零线排就没有用了呢？答案一样是否定的，如果PZ30箱里有单极1P的断路器，就必须要把回路的零线接在零线排上。1P断路器也有显而易见的优势，他可以减少电箱容积，在回路较多情况下，2P空开会占用很多配电箱容积，如果配电箱容积不够大肯定需要接入1P开关。

家装配电箱接线，是否回路的零线都要接在零线排上？为什么？

家装配电箱是否每个回路的零线都要接在零排上？

这个不是一定的，要看实际情况了。

配电箱内的零线排，它们的作用就是从总线上分出多条零线给各支路供电。

家装电箱一般都是一个总开关，然后分出很多个分开关控制各个支路。比如总开关出来以后要分到厨房、客厅、卫生间、卧室、阳台等支路开关。各支路开关可以采用1P的空开，也可以采用1P+N的空开或漏电开关，还可以采用2P的空开或者漏电开关。

如果各支路的分开关采用1P的空开，那么就必须要有零排，否则总零线没办法分到各个回路。这种方式经济美观，一般家庭配电箱都采用这种方式，它可以大大减少配电箱的成本和体积。如下图所示：

如果各支路的分开关采用的是1P+N或者2P开关，那么就没必要采用零排，各支路需要的零线都可以从总开关上端的接线端子并联过来。由于2P的开关比1P的开关所需要的空间大，如果用电回路比较多，采用这种方式需要很大的配电箱才行。所以，一般的家庭很少采用这种方式。

另外，在配电箱内除了零排以外还有地排。零排和地排不要搞混淆了，零排和电箱之间是绝缘的，地排和电线之间是连通的。

以上就是我的回答，如果还有其他不足或疑问，欢迎大家评论！

我是电工学院，专门负责电工培训、考证；如果你对电工感兴趣，可以关注我！如果觉得不错，记得点赞、评论、转发！感谢！
